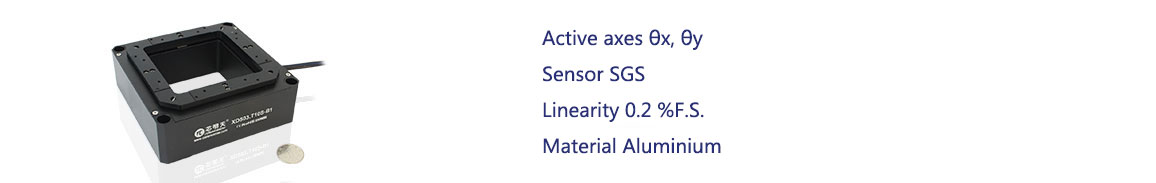

Characteristics
Active axes:θx, θy |
Sensor:SGS |
Linearity:0.2 %F.S. |
Material:Aluminium |
Technical Data | ||
Type |
XD503 |
Units |
Active axes |
θx、θy |
|
Drive control/span> |
3 driving channels 2 sensing channels |
|
Sensor |
SGS |
|
Travel range(0~150V) |
±5 |
mrad±20% |
Load capacity |
Upright 2/Lateral 0.02/Inverted 0.1 |
kg±5% |
Open-loop resolution(5mV) |
0.1/0.4 |
μrad±20% |
Unloaded resonant frequency |
200 |
Hz±20% |
Resonant frequency@2kg load |
60 |
Hz±20% |
Linearity |
0.2 |
%F.S. |
Repeatability |
0.15 |
%F.S. |
Mass(Not include cable) |
1.3 |
kg |
El. capacitance |
57.6 |
μF/axis±20% |
Material |
Aluminium |
|
|
|
