M14系列壳体外螺纹压电促动器,是机械封装壳体外带有螺纹的压电促动器,方便与外部机械结构安装固定,主要应用于光束偏转、光路调整、镜片调节架或需要通过外螺纹进行安装的直线、角度控制应用等。为了获得优化的刚度,外螺纹式压电促动器采用了锁紧螺母。
M14系列促动器外壳体上的螺纹尺寸为M14×1,螺纹长度为20mm,可定制螺纹尺寸。

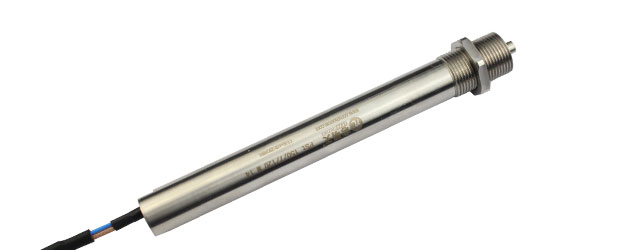

M14系列促动器具有多个型号,长度由19mm至118mm不等。FPSt150/7/120M14外螺纹压电促动器是M14系列标准品中最长的一个,长度为118mm,位移达114μm。
特点
壳体外螺纹可用作安装固定及粗调节
推力可达1200N
标称位移可达114μm
开环、响应速度快,可达亚毫秒级
产生纳米级直线运动
参数可定制
运动调节方式
移动端连接方式
技术参数
标称行程:114μm
刚度:8N/μm
推/ 拉力:1200/200N
静电容量:11μF
谐振频率:8kHz
长度:118mm

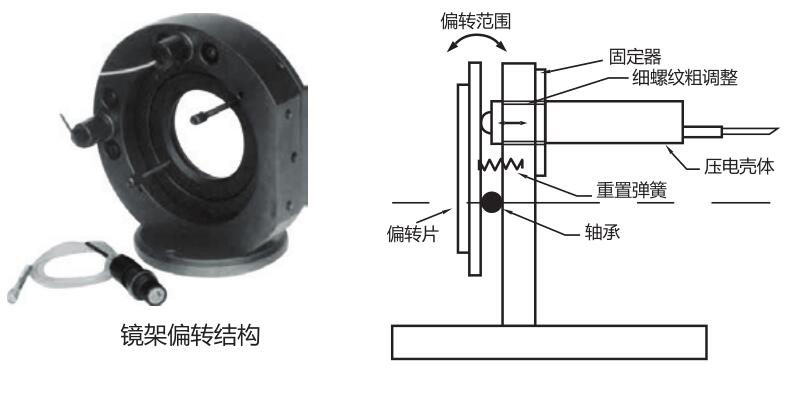

典型应用
应用案例
推荐压电控制器

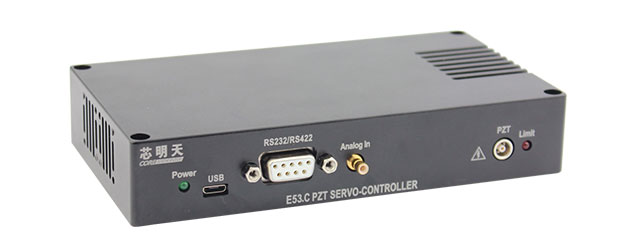

E53.C
压电控制器

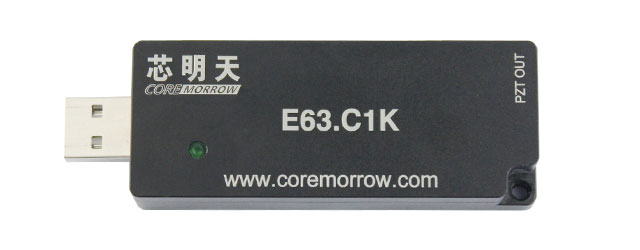

E63.C
压电驱动器
