压电物镜驱动器
芯明天压电物镜驱动器是专为显微、聚焦而设计,应用在现代高分辨率显微应用中可得到快的阶跃时间。它们坚固的设计提供了非常快的稳定时间及扫描频率,即使是带载几百克的物镜。它的内部由多个压电促动器驱动,配合优化设计的挠曲和杠杆元件,使其具有较高的刚度,同时保证了优秀的导向精度和动态性。

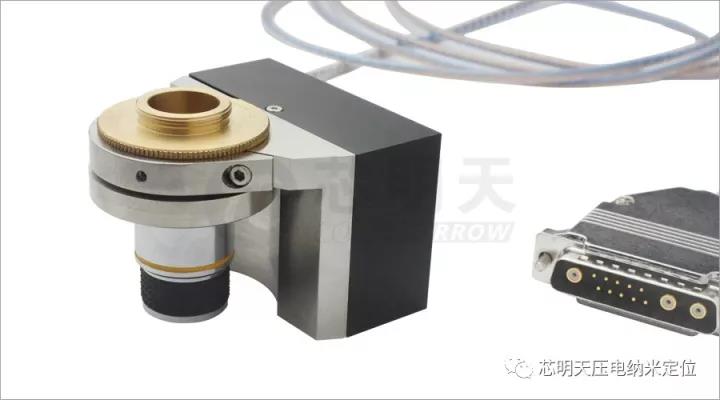

芯明天P73压电物镜驱动器
芯明天压电物镜驱动器内部装配有测量定位传感器,传感器的分辨率可达亚纳米级。这使得它具有较高的运动线性度、长期稳定性及更具响应性的伺服回路。它的传感原理使其具有高于5nm闭环分辨率及0.05%的线性度,且它的响应时间可调。

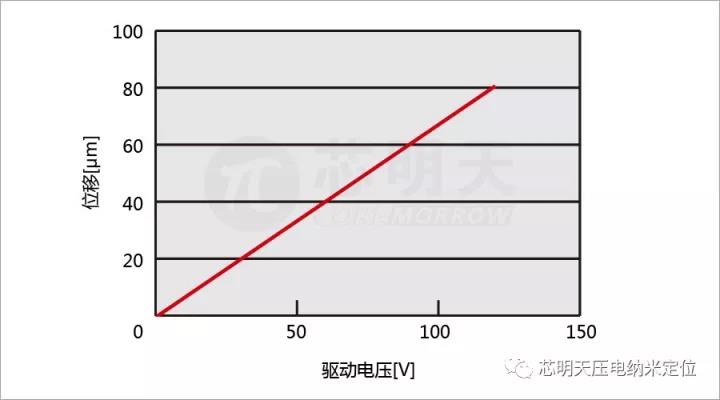

闭环曲线

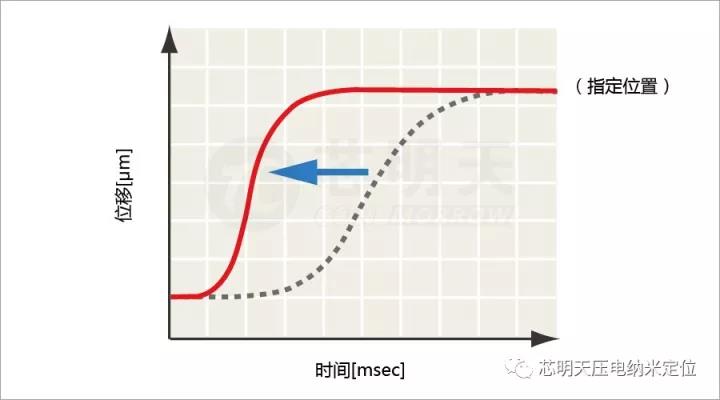

响应时间可调

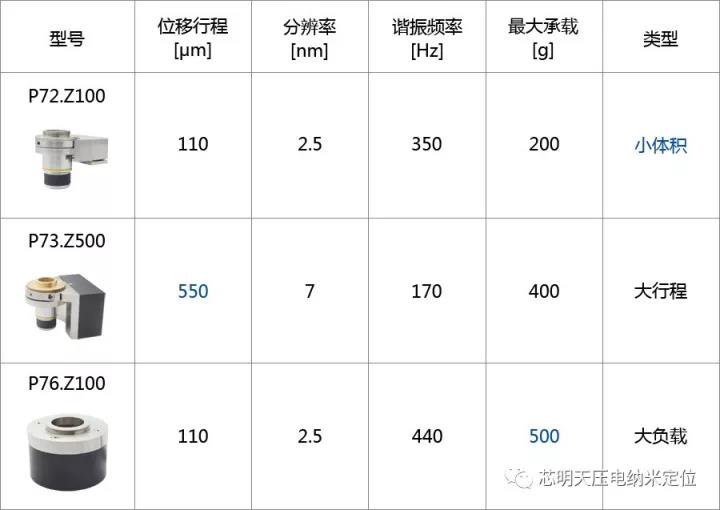

芯明天高品质压电促动器可保证高的可靠性,且具有多种类型,在寿命与可靠性上表现优越。部分产品基本参数如下,更多型号请参见芯明天官网:www.coremorrow.com。

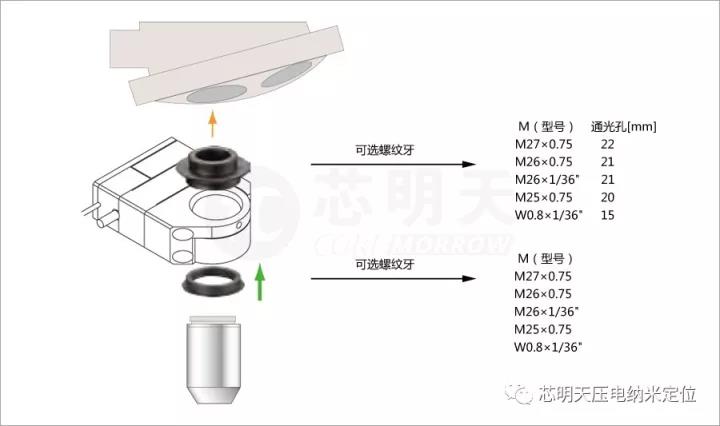

芯明天压电物镜驱动器的通光孔径为Ø33mm,负载为500 g,它兼容多光子显微和共聚焦显微应用中常用的大视场物镜。为了更方便的更换物镜,安装座分别通过独立的转接件与显微镜和物镜进行连接。压电物镜驱动器通过螺纹适配器安装于显微镜与物镜间。转接件可选M38×0.75、M27×0.75、M26×0.75、M26×1/36"、M25×0.75、W0.8×1/36"等,同时芯明天也接受定制螺纹适配器。
芯明天压电物镜驱动器应用举例

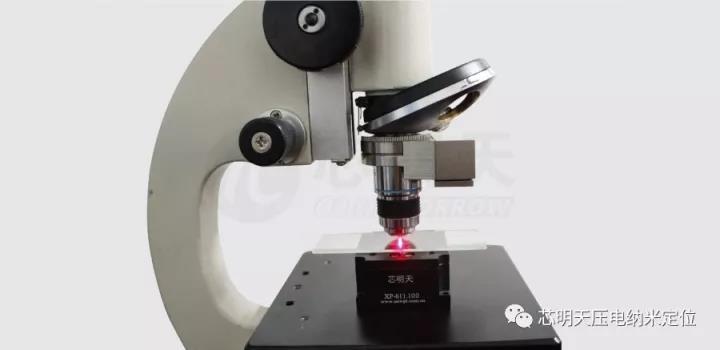

显微光学成像
显微光学成像,通常也称“光学显微成像”,或“光学显微术”(Optical Microscopy,或Light Microscopy),是指透过样品或从样品反射回来的可见光,通过一个或多个透镜后得到微小样品的放大图像的技术。压电物镜定位器可带载物镜头做Z向纳米级超精密运动,可使观测精度达亚纳米级。
激光加工技术
在激光加工中加入芯明天压电物镜驱动器,可显著提高加工精度。

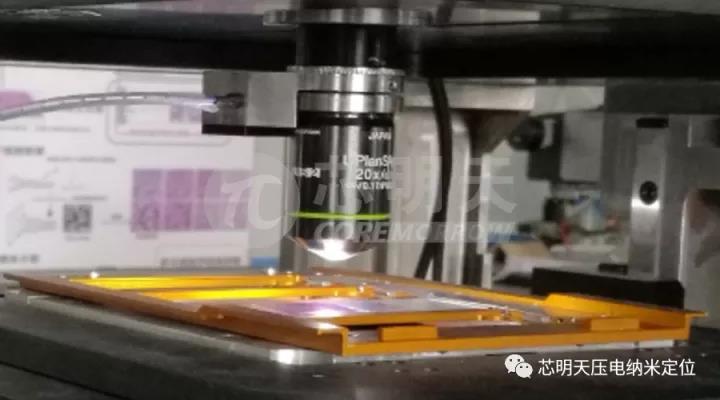

全自动细胞切片显微成像系统
通过光电一体化设计,在现有生物显微镜基础上,集成芯明天压电物镜驱动器,增加调整切片装载、连续扫描运动成像、自适应连续对焦、荧光多光谱分子影像等功能模块,可开发高分辨率全切片图像采集、存储、处理系统。

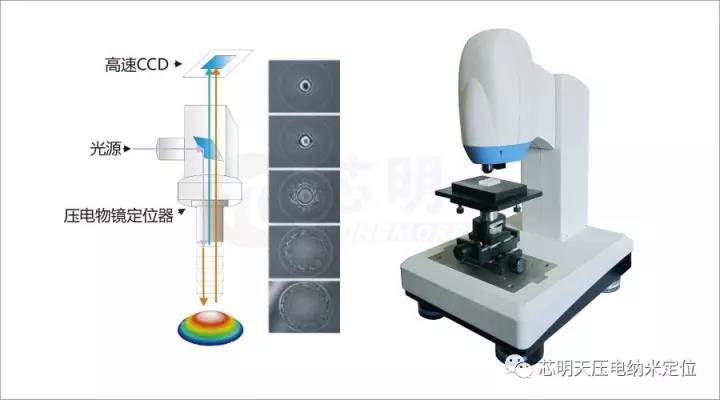

光干涉
白光干涉技术以可见光为光源,光源发出的白光通过干涉物镜后在半透射光学平面反射一半光强,另一半光强透射后照射在量测物表面并反射再次进入干涉物镜,与原光学平面的反射光产生干涉。搭配芯明天压电物镜定位器,准确性高达纳米解析度,垂直扫描高度可达550μm。
欢迎选购芯明天压电物镜定位器,更多参数请访问芯明天官网:www.coremorrow.com。
咨询热线:0451-86268790。 扫描下方二维码,关注芯明天微信公众号及芯明天技术总监微信可获取更多信息。
