E53系列压电控制器是芯明天公司新研发生产的一款小体积式压电控制器,它的小体积及高性能驱动控制等特点,使其一经发布,就得到众多用户的支持与信赖。

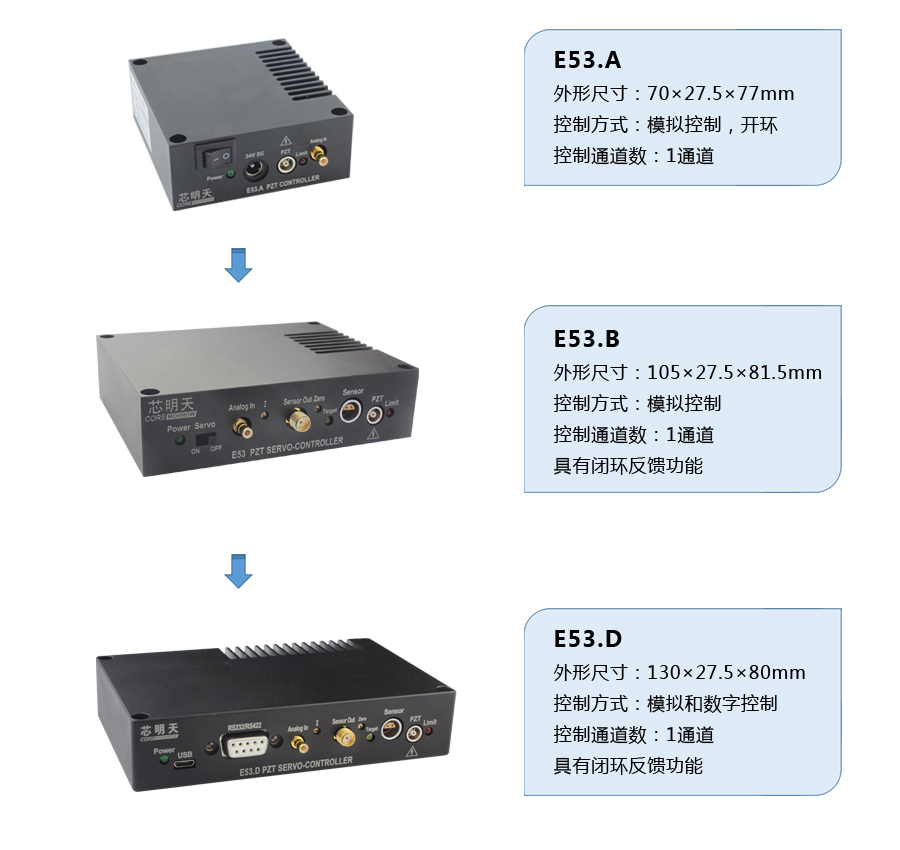

E53系列可分为三种型号:E53.A,E53.B,E53.D。其中,E53.A为开环压电放大器,具有开环驱动压电促动器的功率放大等功能。 E53.B为闭环压电控制器,与E53.A相比,它额外具有闭环反馈功能,可对实时驱动信号进行监测。 E53.D是E53系列中功能强大的一款,它包含E53.A及E53.B的所有功能,且提供上位机通信功能,可通过上位机进行输入/输出电压控制。
功能 |
功率放大 功能 |
闭环反馈 控制功能 |
上位机 通信功能 |
E53.A |
√ |
× |
× |
E53.B |
√ |
√ |
× |
E53.D |
√ |
√ |
√ |
E53系列单通道压电控制器

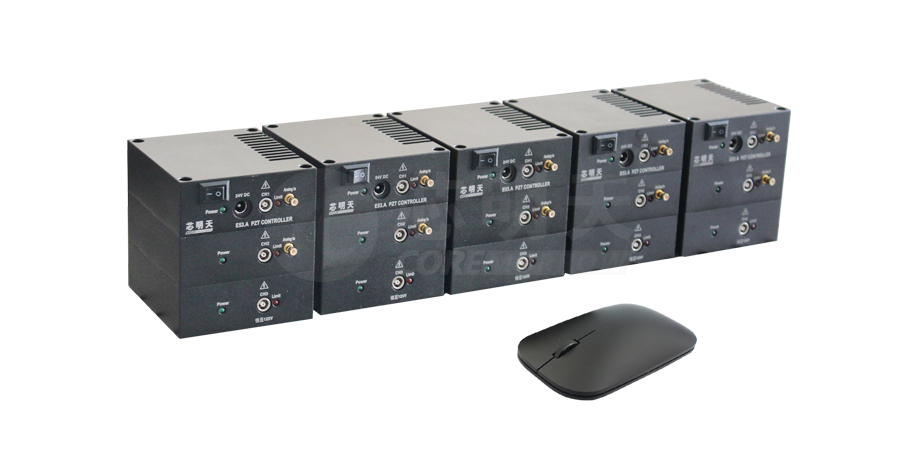

E53系列多通道版本
基于E53系列产品的适用性,并为了更加贴合用户的使用要求,芯明天技术团队迅速进行产品升级,研发生产E53系列多通道控制版本,同样,在E53系列的多通道版本发布后,也立即获得了广大用户的欢迎!此次升级,使得E53压电控制器适用于工业型客户。

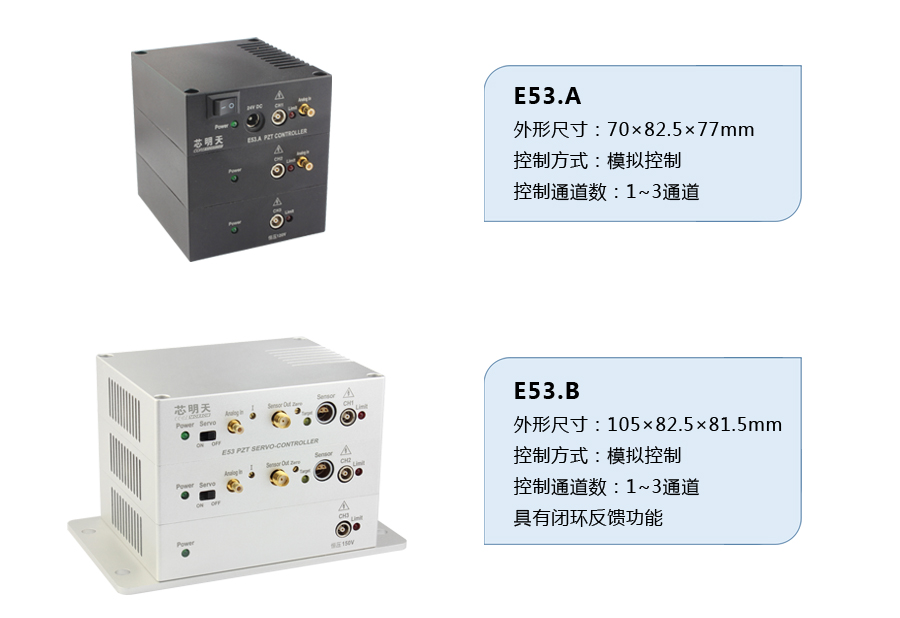

用户可根据使用需求,自由选择E53系列多通道版本的通道数及开环/闭环控制方式。E53.A及E53.B多通道版本外观及基本参数如下图所示。E53.D系列多通道版本相对应的控制器也将于近期推出。
E53.A3/B3多通道版本技术参数

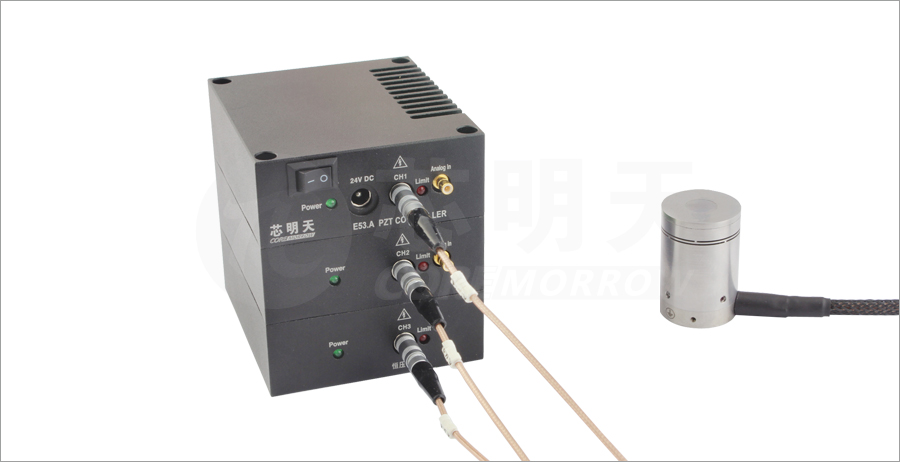

芯明天E53.A3控制器驱动P33偏转镜
使用E53.A3压电控制器驱动芯明天P33.T2压电偏转镜,阶跃时间可达约0.5ms,满幅值工作频率可达约95Hz。

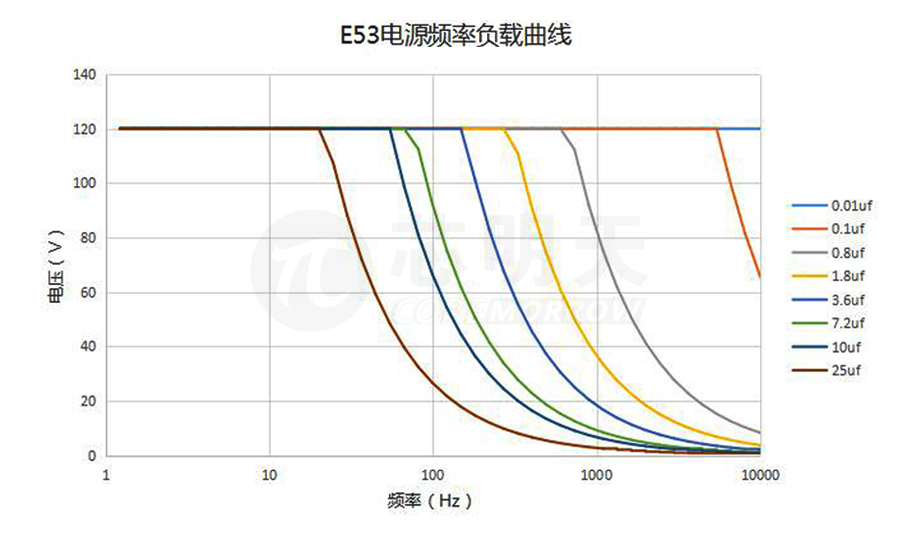

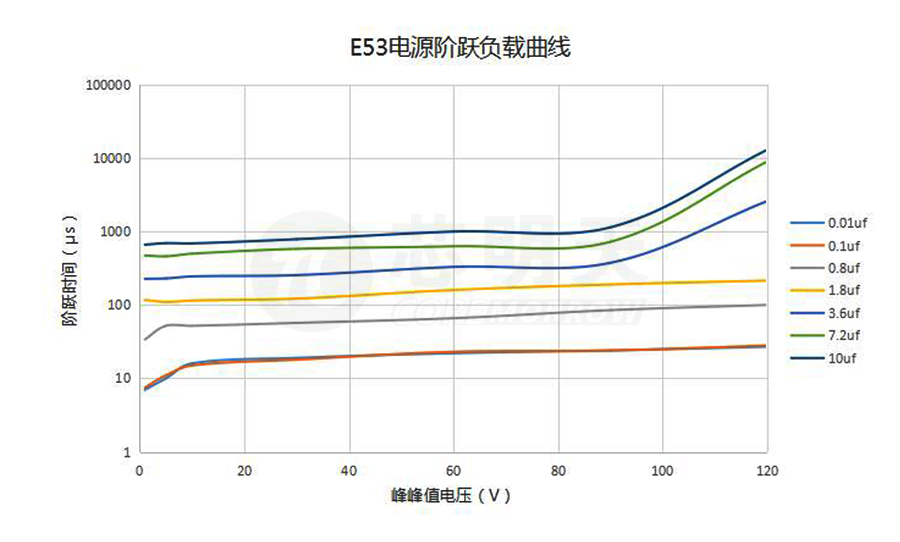

E53.A3/B3多通道版本技术参数
压电控制器参数 |
E53.A3 |
E53.B3 |
|
供电 |
供电输入电压 |
24VDC (20V~30V)/1A |
24VDC (20V~30V)/1A |
静态功耗 |
<3W |
<4W |
|
传感 伺服 |
传感器类型 |
- |
SGS |
伺服特性 |
- |
模拟P-I+带阻+低通 |
|
驱动 |
通道数 |
1~3 |
1~3 |
标称模拟 输入范围 |
0~10V |
0~10V |
|
标称输出 电压范围 |
0~120V (可选0~150V) |
0~120V (可选0~150V) |
|
电流 |
1A |
1A |
|
平均电流 |
60mA |
60mA |
|
放大器带宽 |
10kHz |
10kHz |
|
纹波 |
10mVpp (加载2.2uF) |
10mVpp (加载2.2uF) |
|
额定输出功率 |
9W |
9W |
|
保护 |
工作温度范围 (℃) |
0至50 |
0至50 |
输出短路电流 |
60mA |
60mA |
|
过流指示 |
输出平均电流 超过60mA 则过流指示灯亮 |
输出平均电流 超过60mA 则过流指示灯亮 |
|
连接器 |
控制输入连接器 |
SMB连接器 |
SMB连接器 |
传感输出连接器 |
- |
SMA连接器 |
|
PZT连接器 |
LEMO单芯 |
LEMO单芯 |
|
SENSOR连接器 |
- |
LEMO四芯 |
|
通信连接器 |
- |
- |
|
外观 |
尺寸(mm) |
70×77×82.5 |
105×81.5×82.5 |
重量 |
0.70kg |
0.82kg |
