压电微动平台控制器E00/E01的键盘操作说明！

更新时间：2019-08-26 08:56:23点击次数：2765次
压电陶瓷控制器是用来驱动控制压电陶瓷以及纳米定位台等产品的仪器，根据结构形式主要分为模块化式、集成式、工业式、板卡式控制器产品。模拟、数字、键盘、I/O 等多种控制方式。开环、闭环、单路、多路多种型号可选。可驱动芯明天及进口各类压电产品。
        压电陶瓷控制器是用来驱动控制压电陶瓷以及纳米定位台等产品的仪器，根据结构形式主要分为模块化式、集成式、工业式、板卡式控制器产品。模拟、数字、键盘、I/O 等多种控制方式。开环、闭环、单路、多路多种型号可选。可驱动芯明天及进口各类压电产品。

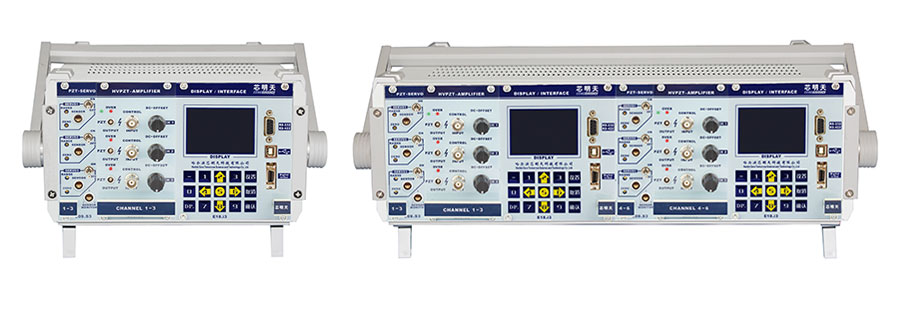

E00/E01压电控制器

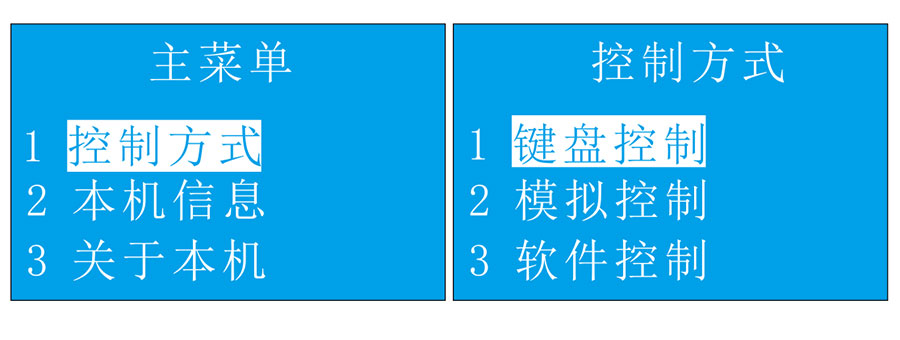

        开启电源开关后，界面出现欢迎界面后，显示“主菜单”，如图所示，具有“控制方式”、“本机信息”、“关于本机”三个选项，我们主要对控制方式进行介绍。
在“控制方式”页面，通过上下键将光标（白色背景）移动到“键盘控制”，按“确认”键进入该界面。按“取消”键可返回主菜单。

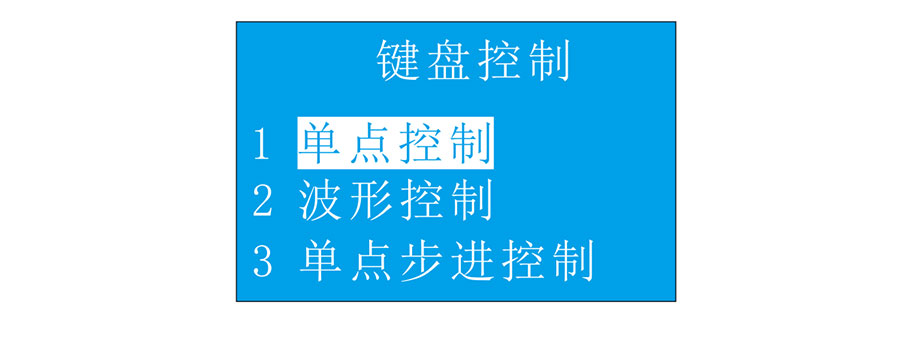

键盘控制

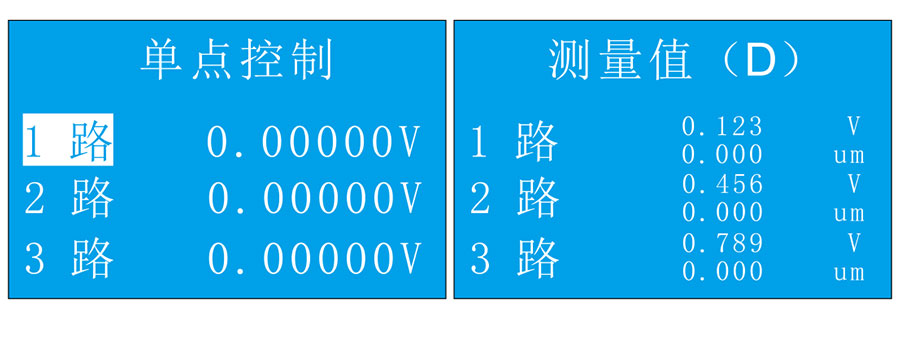

1、单点控制
        进入“单点控制”后，按“左”“右”键 ( 数字键“4”、“6”)来切换设置输出电压或输出位移，按“上”、“下”键选择需要设置的通道，按“设置”键后可输入参数值，输入完成后按“确认”键进行输出。按“取消”键回上一菜单。

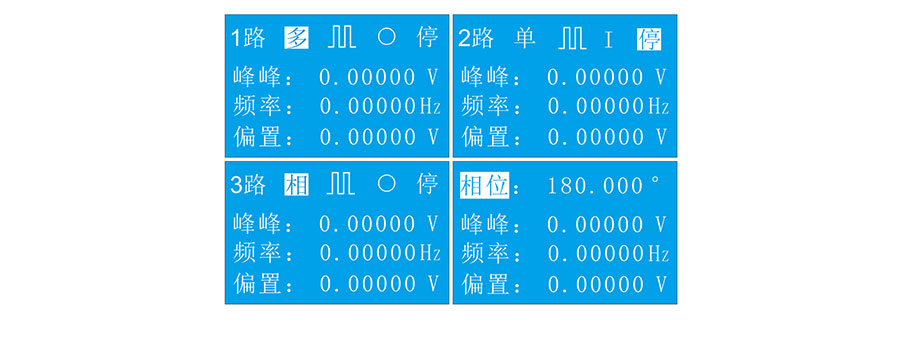

2、波形控制
        在“波形控制”界面，按“左”“右”键（数字键盘“4”、“6”）切换通道，按“上”、“下”键移动光标选择设置参数，光标停留后，按“设置”键设置或切换相应参数。
        光标停留在“单 / 多 / 相”处 , 按“设置”键在单路控制、多路控制、相位控制三种模式之间切换。多路控制时，三路可以同时发送不同频率、不同峰峰值波形。每路输出波形频率可达10kHz。相位控制下，三路可同时发送波形。三路波形发送频率、发送波类型、I/O 口方向必须相同。输出波形频率可达 1KHz。相位角设置范围 0-360 度。三路需要分别设置各自相位角。三路相位角设置为相同值，三路输出波形相位相同。
        光标停留在”波形图标”处 , 按“设置”键切换要输出波类型。一共有四种波形可以选择 : 正弦波、方波、三角波、锯齿波。
        光标停留在“I/O”处 , 按“设置”键切换 I/O 口方向。
        光标在“启 / 停”位置，按“确认”键启动或停止波形输出。

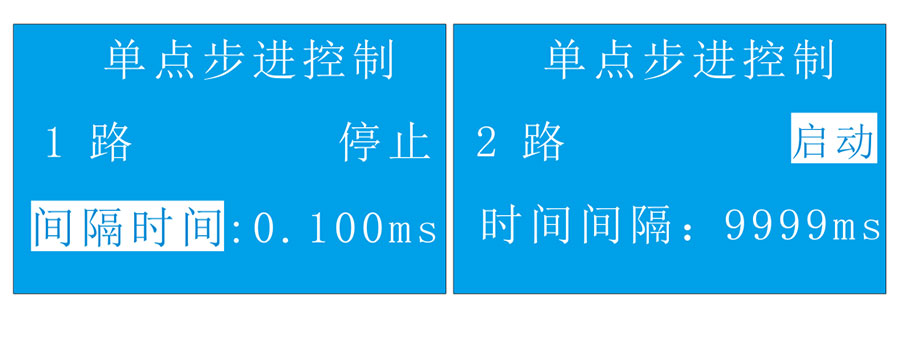

3、单点步进控制
        在使用单点步进功能前，需要上位机软件把步进输出的电压或位移值存储到 E18 控制器中。每一通道最多能存储 192 个电压或位移值。
        按“上”、“下”键移动光标选择设置的参数，按“设置”键后，按数字键输入数据。在非输入数据状态下，可按“左”键 ( 数字“4”)或“右”（数字“6”）键切换通道。
        注意：间隔时间范围为 0.1-9999ms。

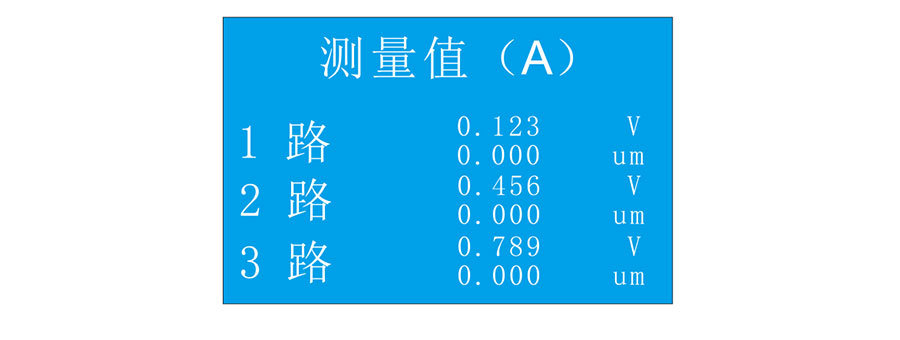

模拟控制


        将随机配套的 BNC 电缆一端连接在功率驱动模块 CONTROLINPUT（外部模拟信号输入端）端，另一端接模拟信号，红色小鱼夹为输入正极，黑色小鱼夹为输入负极，通过放大器对模拟信号进行放大，经过放大后的模拟信号从电源输出端输出。如果使用模拟控制功能必须进入“模拟控制”界面或通过上位机通信命令把系统状态切换到模拟状态，才可以正常使用模拟控制功能。

软件控制

        将随机配套的串口通讯电缆一端连接在计算机的串口上，另一端连接在控制器 RS-232/422 串口上，或者通过 USB 连接线缆连接设备和计算机。
        进入“软件”控制方式时，屏幕显示“等待通信 ...”，通信成功后，会跳转到软件测量值界面。按“取消”键返回“控制方式”界面。
        提示！在任何界面均可直接通信，可以不用进入“软件控制”界面。
