能量捕获系统EH工具包
更新时间:2019-11-27 09:33:41点击次数:2134次
从环境振动中收集捕获能量是当前面临的挑战之一,能量捕获系统EH工具包可使得我们了解机械输入和电气输出的关系。

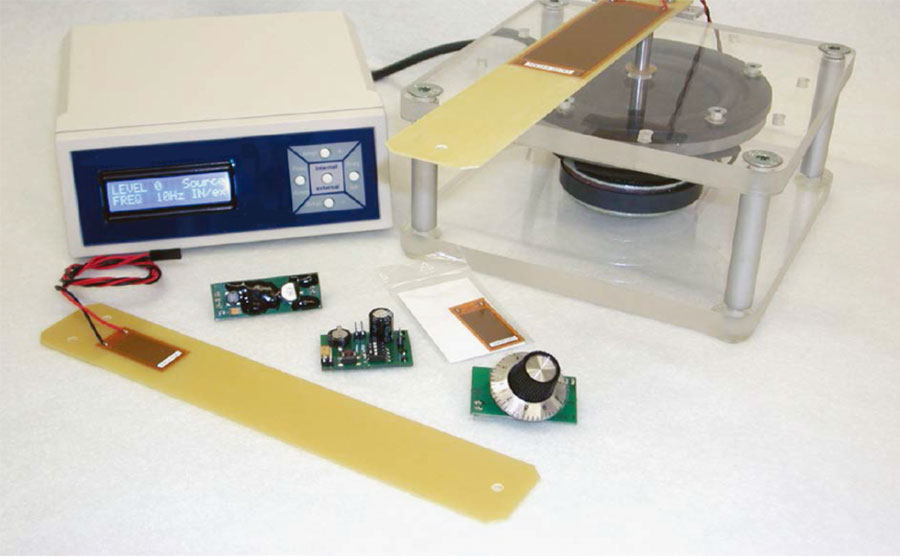

能量捕获系统包含一个振动器,一个放大器模块,三个能量捕获模块,2片粘贴于悬臂梁的MFC及1片供额外使用的MFC。

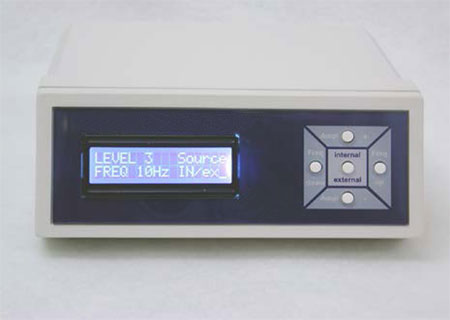

一、放大器模块
输出电压用于控制振动器,也可通过BNC连接器从外部电源供电。
工作频率范围是5Hz - 60Hz可调,输入电压最大为1Vpp。
按下内部/外部按钮,模块在内部和外部频率源之间切换。
二、振动器
通过调节可变频率上下移动MFC悬臂来产生动能,振动器由放大器模块供电,将粘有MFC的悬臂梁安装在振动杆上。

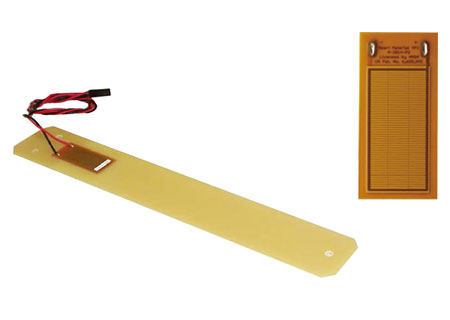

三、压电纤维片MFC
在该能量捕获系统中,MFC 是从振动中捕获能量的有源元件。
其中包含一片M8528P1和一片M2814P2贴于悬臂梁表面,一片M2814P2供额外使用。
四、能量捕获模块

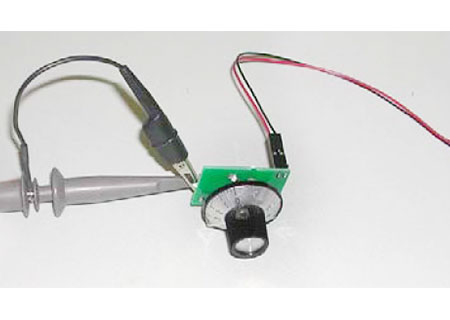

1.可变电阻模块-VIM
用于测量能量输出

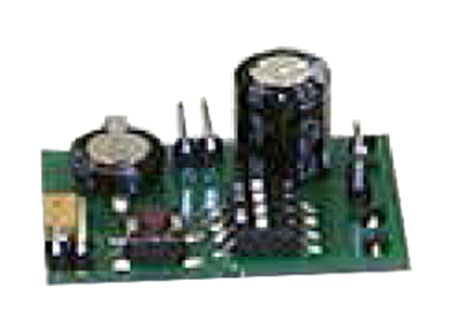

2.能量测量电路
用于测量一段时间内捕获的能量,指拨开关可选择不同的电容

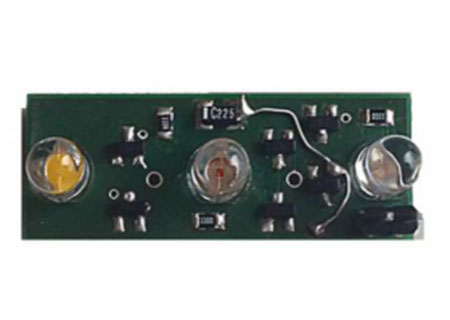

3.LED模块
用于演示

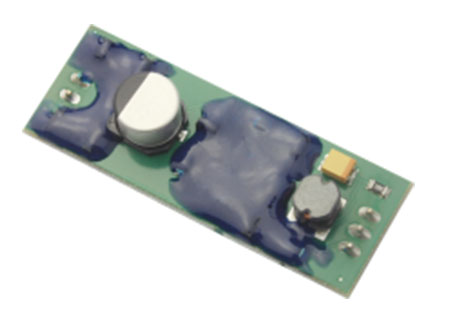

4.CL-50
用于为电子设备供电
