芯明天压电式光纤拉伸系统

更新时间：2019-12-09 09:44:59点击次数：2403次

不同的介质对相同波长光的折射角度是不同的，相同的物质对不同波长光的折射角度也是不同。所以，通过对光纤的拉伸，可以改变光信号在光纤中传播的情况。

芯明天光纤拉伸解决方案

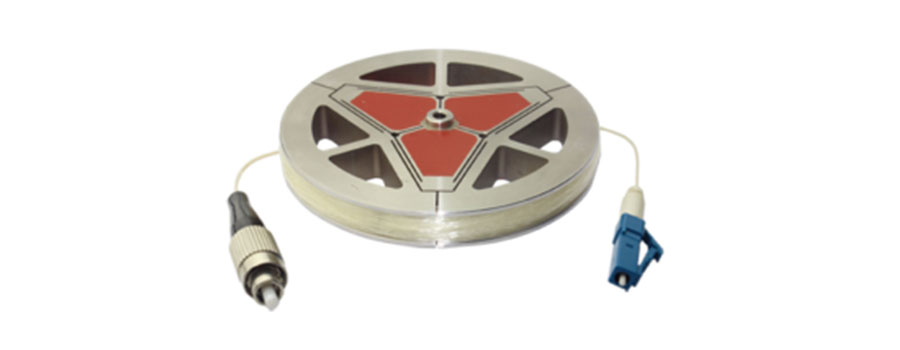

压电式光纤拉伸器

芯明天N01系列压电式光纤拉伸器是专为光纤拉伸应用而设计的压电式运动机构，当对压电陶瓷施加电压时，压电陶瓷产生形变伸长，推动机械铰链结构产生膨胀形变，从而将缠绕于外径边缘凹槽内的光纤进行拉伸。

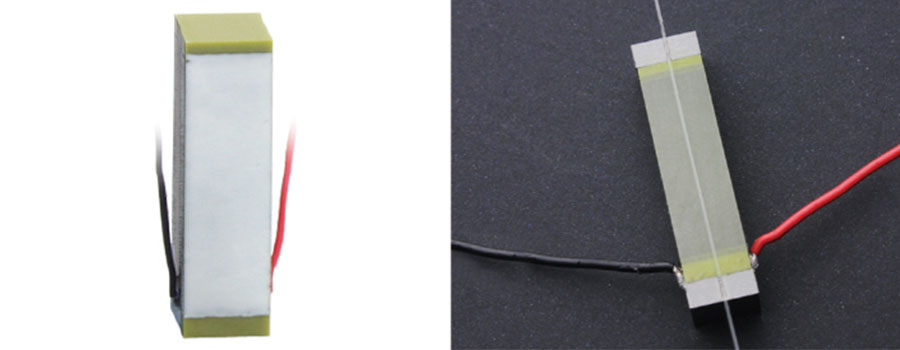

压电叠堆陶瓷

对压电叠堆陶瓷施加电压后，压电陶瓷会在极化方向产生伸长形变，伸长量约为1.5‰左右。可将光纤粘贴于陶瓷表面或陶瓷两端的终端片上（取决于具体的应用要求）。当陶瓷产生位移时，光纤将被均匀的拉伸。

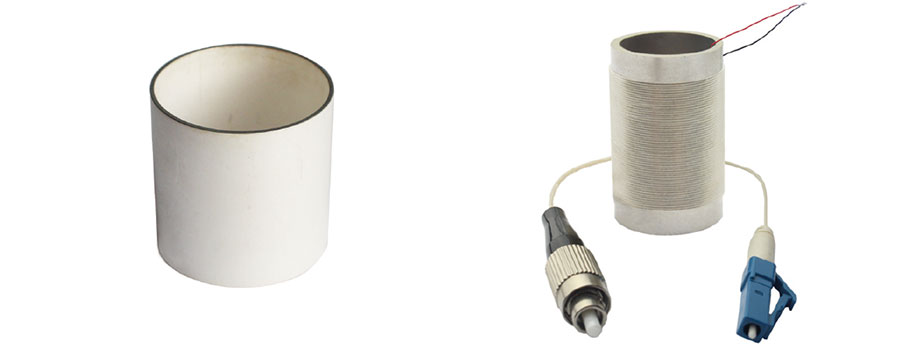

Tube型压电陶瓷管

Tube型压电陶瓷管为单层压电陶瓷，极化方向为径向，电极在内外径表面，内径表面为正极，外径表面为负极。当对Tube型压电陶瓷管施加电压时，它会在极化方向即径向产生位移，即膨胀，从而可将缠绕于外表面的光纤进行拉伸。

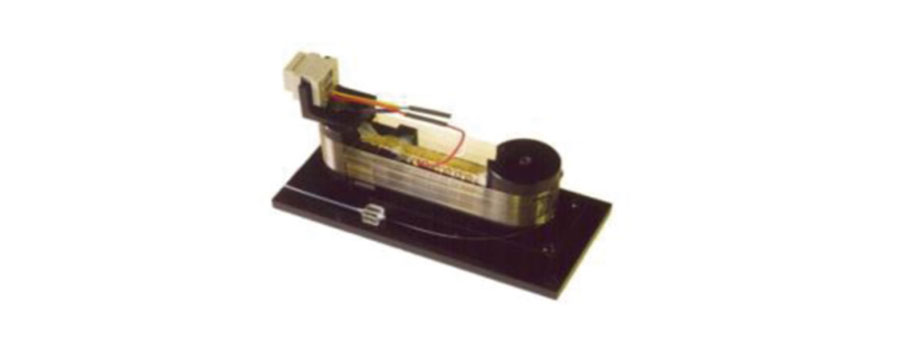

直驱光纤拉伸机构

该机构将光纤均匀地缠绕于固定端及移动端间，通过电压连接器将压电陶瓷与控制端进行连接，当对压电陶瓷施加控制电压信号时，陶瓷形变伸长，从而推动移动端移动，加大移动端与固定端的距离，从而拉伸光纤。

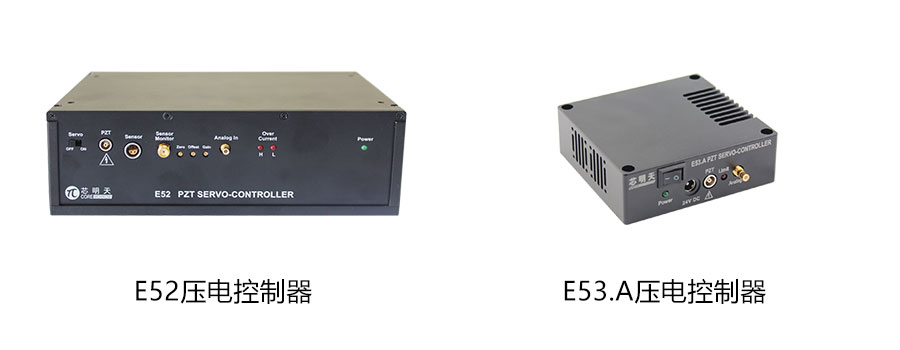

驱动控制

芯明天可根据不同参数及应用需求提供不同型号的压电控制器，也可根据客户需求定制。
