压电位移台简介！

更新时间：2020-04-20 09:31:13点击次数：2631次

以P11型号为例，简介压电位移台。

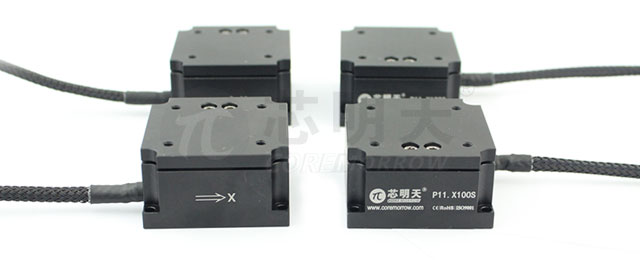

P11系列压电位移台包含多种型号，1至3维运动版本可选，行程由100μm至300μm可选。从外观上，P11系列具有两种外形，两种外形的长宽相同，都为40×40mm，只因行程大小不同或维度不同，相应的外形的高度有所差别，分22mm和36.5mm两种。

P11系列压电位移台的单轴运动版本，行程可高达300μm，二维或三维版本标准行程为100μm/轴。它是采用机构放大的原理，将内部压电陶瓷驱动源产生的位移进行放大输出，位移放大后，承载能力相应减小，但P11三维版本的承载能力仍可达600g。

 开/闭环版本

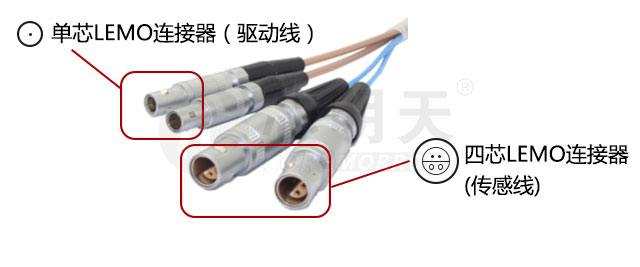

P11系列压电位移台也分为开环与闭环版本，相比之下，闭环版本内部增配了闭环传感器，用于检测位移台本身实际产生的位移量。从位移台的引线连接器上可区分出开闭环。例如，对于标准的压电位移台，一般配备的是LEMO连接器，若位移台的连接器具有两种，如下图所示，具有单芯和四芯两种LEMO连接器，那么该压电位移台为闭环版本，若只有一种单芯LEMO连接器，则为开环版本。
此外，也可以根据单芯LEMO连接器的数量判断压电位移台的运动维度，1个为1个维度运动，2个为2个运动维度，依次类推。
以上该方法仅适用于LEMO连接器形式压电位移台开闭环的辨别方法。

 安装固定

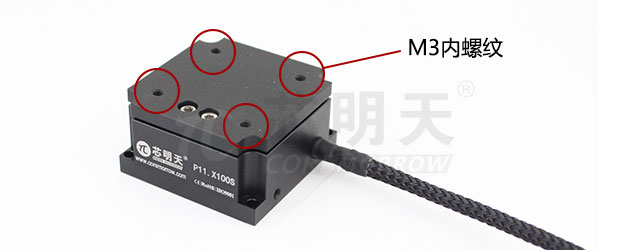

为了便于负载的机械连接，在P11的运动台面上设计有四个M3螺纹孔，为使用者提供固定接口。

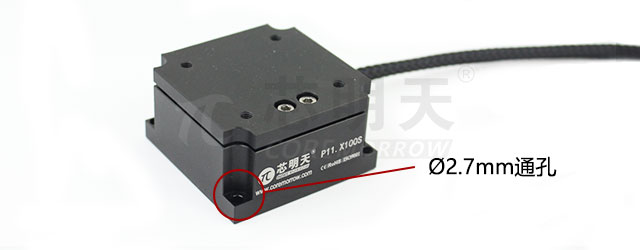

另外，在P11系列压电位移台的四个边角，有四个Ø2.7mm的通孔，用于压电位移台的固定。

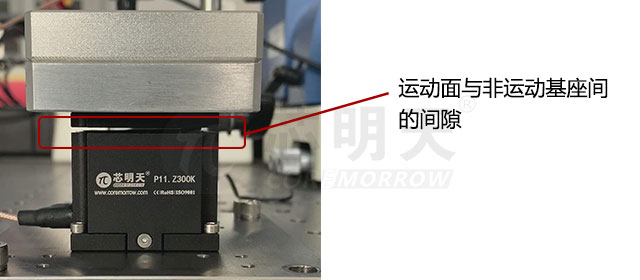

在安装使用中，务必保证压电位移台运动面与非运动基座间的间隙清洁，且不可在此间隙间放置任何阻碍位移台运动的薄片、胶液等，这些会导致压电位移台的位移量减少或不输出。


应用

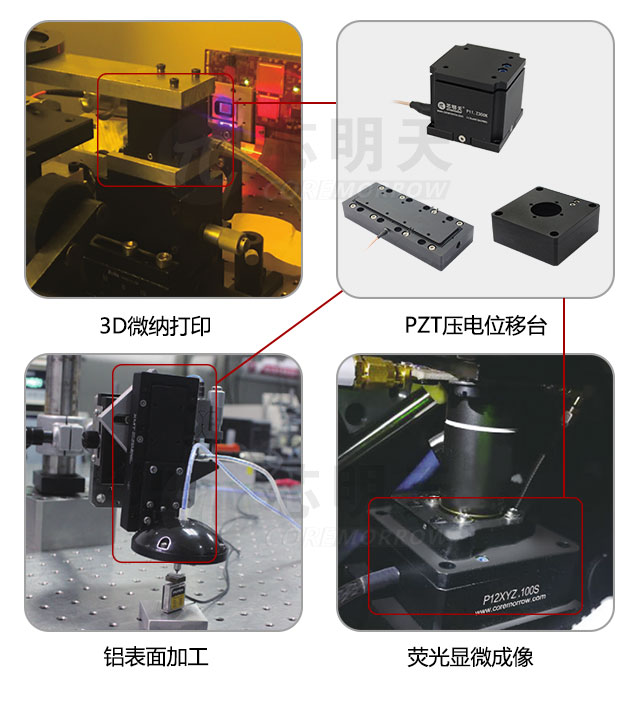

压电位移台的特点是纳米级高分辨率及精度、毫秒至亚毫秒级快响应速度、简便的控制方式、低成本等，因此具有非常广泛的应用领域，如显微成像、激光加工（晶圆切割）、微纳车削加工、图像分辨率增强、光学检测移相器等快速微纳致动应用。
