影响压电系统定位精度的因素！

更新时间：2021-03-29 10:53:40点击次数：2227次


我们知道压电陶瓷的理论分辨率是可以达到无限小的，实际中取决于电源控制器和测试系统等因素。采用芯明天压电控制系统，可达纳米及亚纳米级，适用于微纳米范围的高精度定位。
由于压电陶瓷存在迟滞和蠕变的特性，所以在陶瓷上所施加的电压和得到的位移并不是完全线性的，它们之间存在微小的偏移。在定位精度要求高的应用中，我们使用闭环控制系统来进行反馈控制。
闭环控制一般我们使用电阻应变计作为反馈传感器，精度可以达到满行程的0.1-0.2%，对于更高精度需求，可以采用电容和电感式传感器。

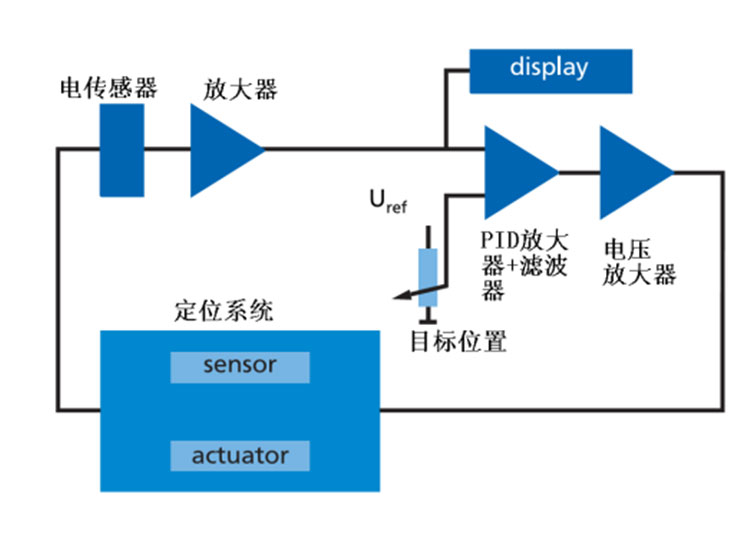

我们开发的陶瓷测量系统和集成闭环控制电路，通过PID调节电路控制闭环。并且可将测得的实际位置显示在屏幕上，如下图：


请注意：

一般PZT压电陶瓷配置传感器是不能后添加的，需要提前跟随系统结构装配。因此，在订购产品之前需要确定好，看是否需要闭环控制系统。


测量系统


压电陶瓷迟滞和蠕变效应的影响限制了压电致动器的最佳机械特性。在大多数应用中这些影响并不是十分重要的，而对于一些特殊的应用，如高精度的位移定位等，闭环系统则是非常重要的。闭环系统会测量出致动器的位移，任何不理想的位置变化将通过闭环电路被校正。
我们一般采用以下几种类型传感器：电阻式、电感式、电容式等。
电阻应变传感器体积小巧，结构紧凑，几乎可以集成到我们所设计的所有压电产品中。电容式或LVDT传感器则应用在更高精度要求或者动态系统中。如何选择传感器的类型，需要根据不同传感系统的功能特性。

压电陶瓷分辨率


压电效应是一个固态效应。在理论上分辨率是没有限制的；也就是无限小的变化的电场产生一个无限小的机械位移。但是在现实中存在了一些限制分辨率的因素，例如电气、机械、声学和热干扰等等。

机械：

机械分辨率是根据致动器的设计来决定的。我们设计的压电致动器系统均采用柔性铰链设计。柔性铰链结构在原理上是没有机械间隙的，也不产生摩擦，因而机械分辨率是无限的。

电气：

在操作过程中分辨率表示压电致动器位移多少，如果没有位移即表示控制器的输出电压保持不变。这个位移是由输出电压的最小输出能力所决定的。例如在150V时的行程为100μm，0.3mV的电压噪声意味着压电致动器分辨率为0.2nm。
分辨率=行程x电气噪声/电压范围
对于闭环模式中的分辨率，我们必须考虑测量系统的噪声。此值取决于所使用的压电致动器、测量系统、调整后的控制参数和功率放大器等方面。

请注意：

最高的定位分辨率需要非常稳定的测试条件, 否则环境条件将决定实验的分辨率。
良好的测试条件至少包括：

•良好的接地环境

•远离电磁场

•振动隔离

•稳定的温度条件
