基于微位移技术提高CCD分辨率

更新时间：2021-04-10 10:13:19点击次数：3077次


在实际的应用中，特别是科研领域，经常需要较高分辨率的图像，所以如何利用现有工艺水平下的CCD图像传感器件，获得更高的分辨率就成了一个关键的问题。目前比较有效的一种方法是采用被摄物的成像与CCD图像传感器之间发生微小相对位移来记录多幅图像，然后利用多次采集的原始图像来合成高分辨率的图像。

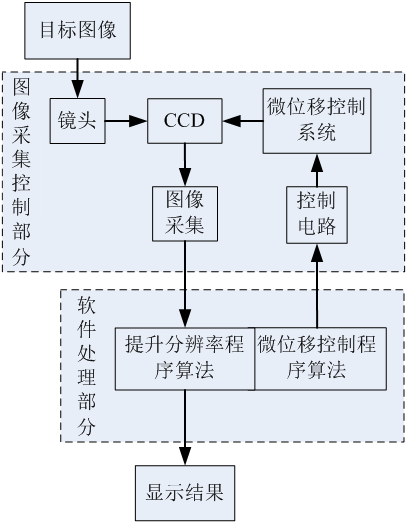

实际成像系统涉及光、电、机、算等多方面的内容，其系统组成如下图所示。



通过算法将多幅微位移图像融合，在这过程中会将CCD图像传感器的固有误差放大，会限制合成图像的分辨率。CCD图像传感器微小位移的精确性直接影响超分辨率重建结果的质量。因此应用中选择一款精度高、性能稳定的微位移系统就至关重要了。芯明天高精度压电扫描台以其纳米级的精度、稳定的控制、便捷的操作成为提高CCD分辨率的不二之选。

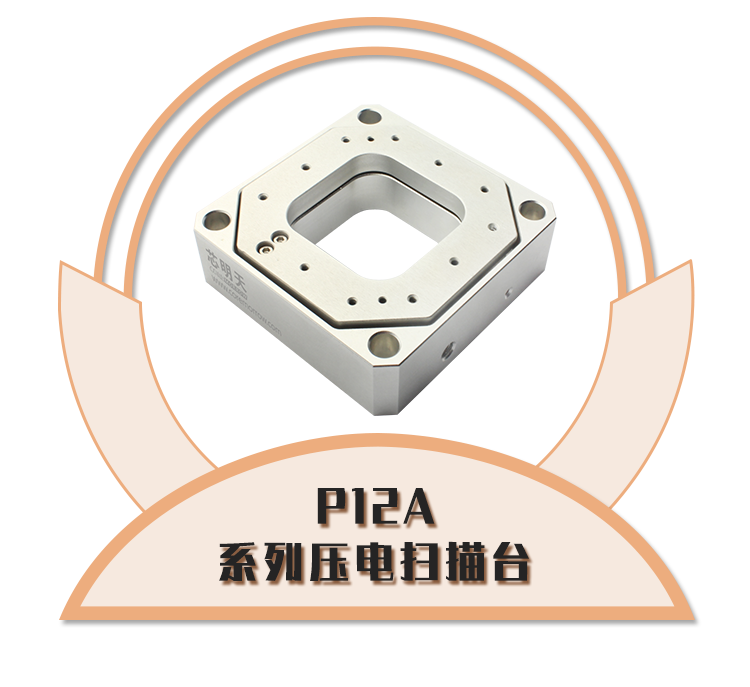

P12A系列压电扫描台包含X、Z、XY、XZ、XYZ五种规格型号 , 外观相同。

特点：

• 位移可达：100μm/轴
• 承载能力可达：0.7kg
• 台体中心方形通孔：45×45mm
• 闭环重复定位精度高
• 开/闭环可选
• 真空版本可选

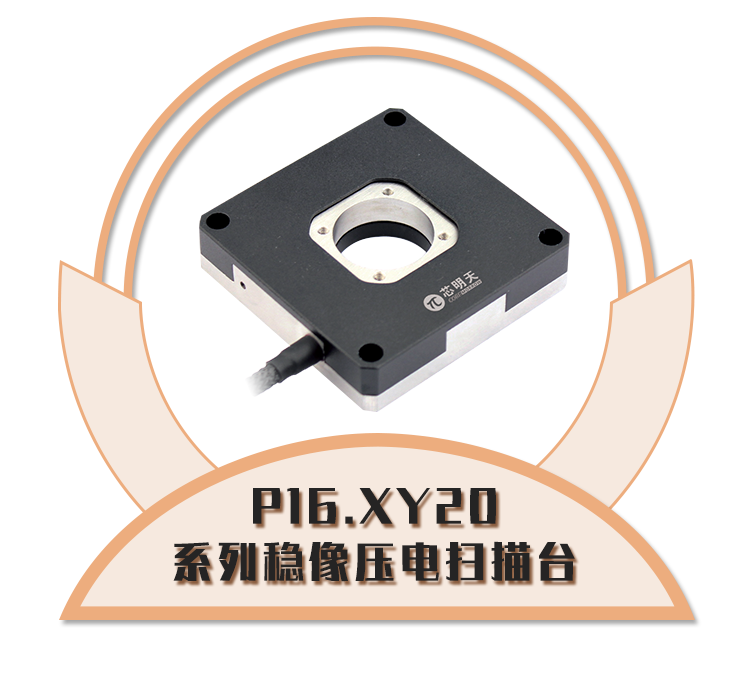

P16.XY20系列压电扫描台为XY轴平移扫描台，机构放大设计原理，中心通孔孔径为 26mm，可以实现XY轴±10μm的位移行程，产品体积小巧、结构紧凑易于集成与安装。

特点：

• 位移可达：±10μm
• 承载能力：1kg
• 通孔尺寸：Ø26mm
• 闭环重复定位精度高
• 开环闭环可选
• 可定制

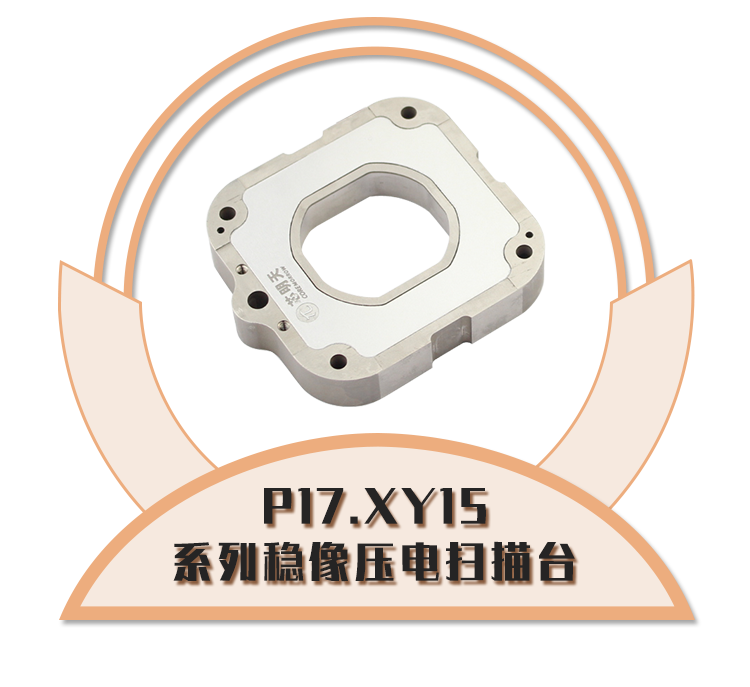

P17.XY15系列压电扫描台为XY轴平移扫描台，采用XY轴一体式结构设计压电陶瓷直驱机构，中心椭圆通孔尺寸约为25×27.5mm，产品体积小巧、性能稳定，P17.XY15系列扫描台为开环版本、动态性好，适用于动态扫描应用领域。

特点：

• 位移可达：15μm
• 承载能力：0.2kg
• 椭圆通孔尺寸：25×27.5mm
• 亚纳米级分辨率
• 真空版本可选
