E81.A1K-I1系列千瓦级压电功率放大器！

更新时间：2021-11-11 09:17:32点击次数：2441次
E81.A1K-I1系列压电放大器是专为驱动容性负载的高电流、大功率应用而研发设计，它的输出电压达200V，输出平均电流可达5.4A，输出带宽可达5kHz。

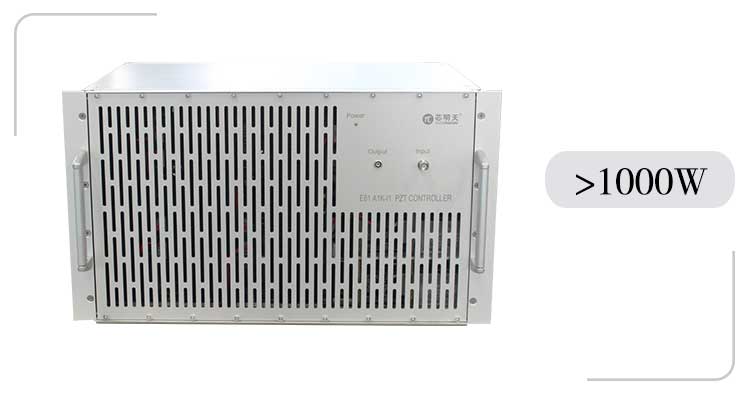

E81.A1K-I1内部配置有强大散热模块，以满足其强大的输出能力！




特点




大功率输出
输出电压达200V
模拟信号控制
带宽可达5kHz


工作带宽

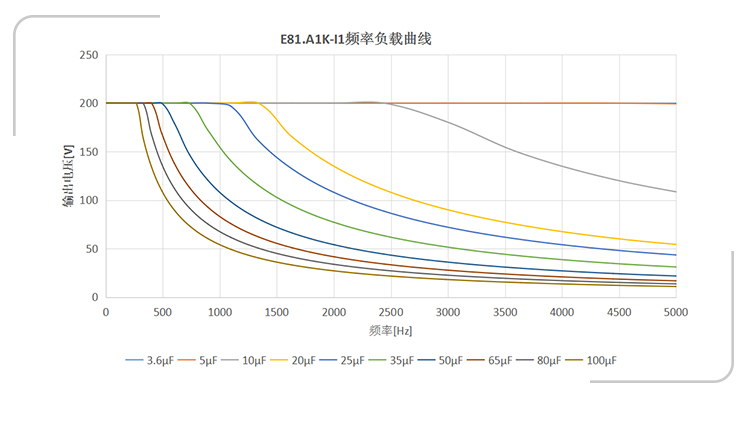

E81.A1K-I1系列高功率压电放大器的工作带宽可达5kHz，即它的带宽输出能力，不同容性负载的频率、电压曲线如下图所示。




在实际使用中，可根据平均电流的计算公式I=UfC来估算不同容性负载下可达到的驱动带宽能力，其中U为输出电压，f为工作频率，C为容性负载的静电容量。例如，在驱动一个25μF的容性负载，在200V驱动电压下，驱动频率可达1kHz；而在驱动一个100μF的容性负载时，若想驱动频率在1kHz，则E81.A1K-I1输出的驱动电压在60V左右。

技术参数




型号：E81.A1K-I1
输入电压范围：0～10V
输出电压范围：0～200V
峰值电流：>20A
平均电流：5.4A
放大器增益：20
放大器带宽：5kHz
纹波：20mVpp（加载2.2μF）
工作温度范围：0~50℃
输出短路电流：60mA
PZT连接器：LEMO两芯
供电输入电压：220VAC
静态功耗：≤55W
输入功率：1480W
机箱尺寸：L449×D325×H266.8mm^3

应用

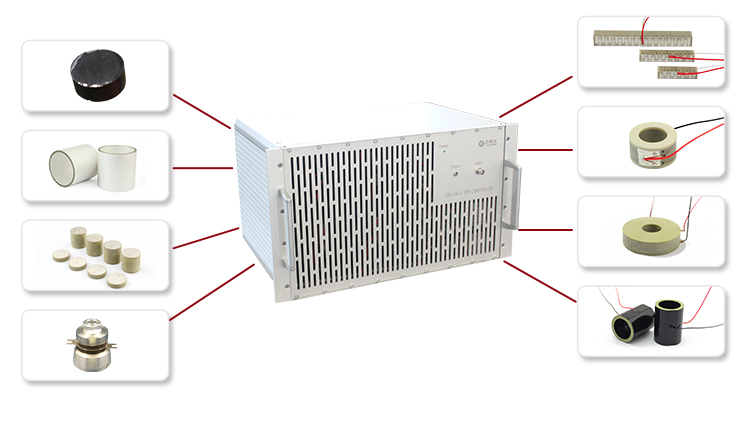

E81.A1K-I1系列压电放大器，非常适用于大功率、高频应用，在工业、科研等领域具有广泛的应用，例如在主动振动控制、自适应光学、精密加工、光学、计量、激光调谐等应用中驱动各类压电陶瓷、压电换能器等，以达到压电陶瓷的高频工作。
