E00A02V050F10M功率放大器，带宽达10MHz！

更新时间：2023-09-28 11:07:32点击次数：2703次
功率放大器是内部具有电压与功率放大电路，可将微弱的外部模拟输入信号或计算机通过DA给出的模拟信号或其他的控制信号进行放大、输出的放大器。
由芯明天研发生产的E00A02V050F10M功率放大器，它的输出带宽可达10MHz，且增益可调；可键盘操作及触控操作；具有上位机通信功能，并可选配信号发生器功能；参数可定制。

产品特点


输出带宽可达10MHz
输出电压达50V
增益可调，0.05步进
可选信号发生器功能
参数可定制


典型应用


科研实验
驱动压电陶瓷
驱动压电换能器
驱动晶体
大功率应用


面板介绍



前面板

编号
功能描述
1
Menu键，模拟/数字控制界面切换按钮；
2
Rin键，输入电阻切换按钮，有1KΩ/2KΩ两档；
3
Rout键，输出电阻切换按钮，有1Ω/5Ω两档；
4
Output键，输出按钮，按下开始输出；
5
Scale，放大倍数调节编码器，按下可选择单步增量，有1.0/0.1/0.05三挡；
6
Input，模拟输入接口；
7
Monitor，监控接口；
8
OUT，输出接口；
9
预留 : 预留功能按键；
10
USB 接口，上位机通讯接口；
11
触屏显示面板

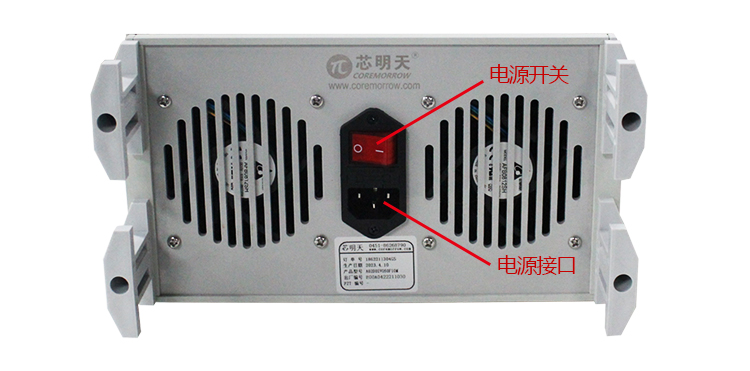

后面板


技术参数
型号
E00A02V050F10M
外部输入通道
2
信号发生器通道
2
输出形式
单端输出
带宽（-3dB）
DC～10MHz
最大输出电压
50Vp-p(25Vp)
DC偏置
-25V～+25V可调
最大输出电流
1Ap
最大输出功率/通道
25Wp
保险丝
4A/250V
电压增益
x0～5（0.05step）
输出电阻
1Ω/5Ω
输入电阻
1kΩ/2kΩ
输入电压
5Vpp max
最大容性负载
1μF
输出电压误差
≤±3%F.S.@1kHz
电压监测
100：1（±5%）
压摆率
1000V/μs
谐波失真（THD）
≤0.1%@1kHz，50Vp-p
输出电压零点漂移
≤0.2V
信噪比
≥80dB
输出接口
4mm香蕉插座
上位机通信方式
USB（下位机转RS-232）
上位机控制软件
VB例程
二次开发
支持，提供通讯协议
保护
过流保护、过温保护
信号地
与机壳、电源线地相连
供电电压
AC220V±10%，50Hz
工作温度
0～45℃
储存温度
-20～50℃
工作湿度
≤80%RH，无冷凝
尺寸（宽×高×深）
270×134×510mm



芯明天功率放大器

芯明天具有近20年的功率放大器研发生产经验，可根据用户的需求进行定制化设计，带宽、增益、输入/输出电阻、外形尺寸、扫频功能等皆可定制，可驱动芯明天及进口各类压电产品等容性负载。
① 模块式功率放大器
E00/E01系列功率放大器，带宽可达50kHz，输出电压高达1800V，电压增益可达180倍。


② 小体积式功率放大器
E53系列功率放大器是单通道模拟与数字控制器，带宽10kHz，可将0~10V的模拟输入信号放大至0~120V或0~150V。


③ USB型功率放大器
E63.C系列USB式功率放大器，可软件控制，可直接插入计算机进行输出电压大小及输出频率的控制，输出电压0-150V，带宽1kHz。


④ 百通道功率放大器
E82.C256K-J功率放大器，具有256个输出通道，可通过网口进行上位机连接，控制放大器的输出电压，带宽可达1.5kHz。
