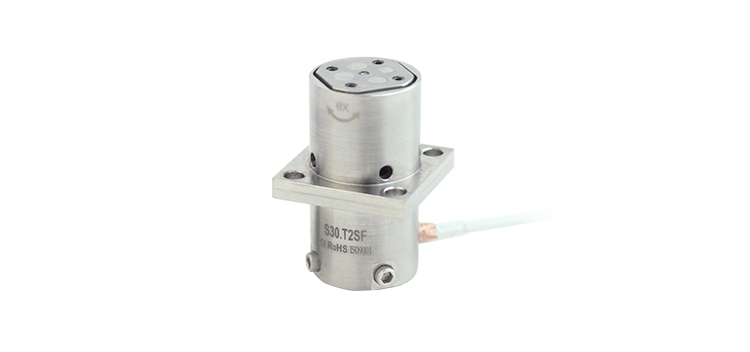

S30.T2SF小体积压电偏转镜

更新时间：2023-10-19 13:06:27点击次数：2336次
芯明天压电偏转镜具有体积小、响应速度快、精度高、可定制等特点，可在许多光学系统中广泛应用，从科研到工业，再到宇航，如光路调节、激光通信、激光稳定、材料加工等。
今天为大家介绍一款S30.T2SF小体积压电偏转镜。它是一款二维压电偏转镜，它的偏转角度可达3或±1.5mrad/轴，空载谐振频率可达15kHz，分辨率0.1μrad，增加了腰部固定方式，更灵活，非常适于高动态应用。



产品特点

• 超小体积
• 纳弧度级分辨率
• 空载谐振频率达15kHz
• 高动态
• 易集成



产品应用

图像处理与稳定、 激光扫描/光束偏转、主动及自适应光学 、光学滤波器、光束稳定、激光微加工等光学应用领域。



典型应用举例

01

卫星激光通信

在卫星光通信中，由于大气中的环境因素（如折射、散射、大气湍流等）和激光束自身光束窄、发散角度小等问题，使得激光光束在瞄准过程中容易偏离目标，导致通信状况差。压电偏摆镜由于精度高、响应速度快的特点可以很好的校正误差。芯明天压电偏摆镜已经成功搭载“吉林一号”、“夸父一号”等十多个卫星。

注：图片来源于网络

02

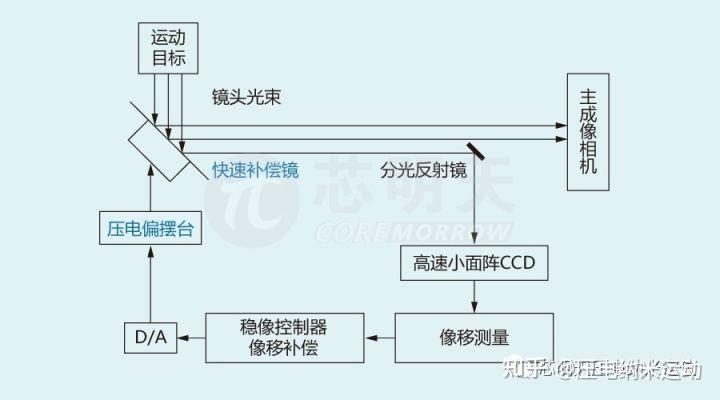

光学成像

利用压电偏转镜对实时采集图像与参考图像间的相对位移量进行补偿、实时修正，可在确定的曝光时间内得到高分辨率的图像。


03

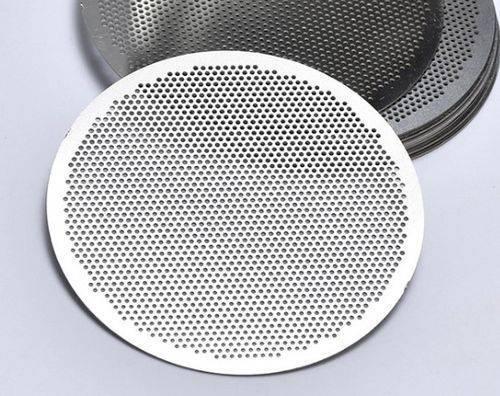

激光加工

压电偏转镜非常适于集成到加工孔径及孔距精度要求非常高，涉及到微米级小孔的超快激光加工应用中。由于芯明天压电偏转镜精度高、响应速度快等特点，可以解决微小孔加工精度低、孔径不圆滑等问题。已广泛应用于航天器件微小孔加工、异形孔加工等领域。

注：图片来源于网络



技术参数

型号
S30.T2SF
传感器
SGS
运动方向
θx、θy
标称行程范围
（0~120V）
3或±1.5mrad
（≈±309秒）
分辨率
0.1μrad（≈0.02秒）
空载谐振频率
15kHz
线性度
0.2%F.S.
重复定位精度
0.1%F.S.
谐振频率
（带载Ø12.5×3mm镜片）
10kHz
枢轴点至平台表面距离
4.2mm
静电容量
1.6μF/轴
材料
钛合金、钢
重量
30g
驱动控制
三路驱动，含恒压



配套控制器

01

E70系列压电控制器

E70系列压电控制器是一款小体积、大功率、低功耗、高带宽、低纹波噪声的压电陶瓷控制器，可通过串口、USB或网口进行数字通信的三通道压电控制器，非常适用于驱动S30.T2SF压电偏转镜。

02

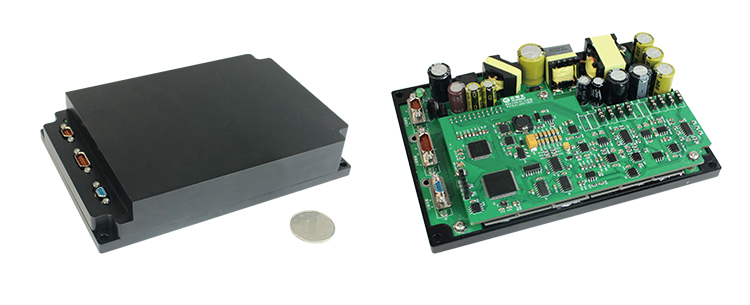

E80.D3-O压电控制器

E80.D3-O压电控制器主要为驱动压电偏转镜而研发设计，具有3个输出通道，其中第3路为恒压输出，适于差分驱动。它具有两种形式，可选封装式或板卡式。
更多详情欢迎致电芯明天0451-86268790、17051647888（微信同号）！
