小体积耐高温大出力密封型压电陶瓷促动器
更新时间:2024-01-04 11:06:10点击次数:1392次
封装式压电陶瓷促动器是将叠堆式压电陶瓷与柔性铰链支撑及外壳组合设计成一体结构,具有体积小、位移分辨率极高、响应速度快等特点,非常适用于机床、主动振动绝缘、自适应力学、扫描显微、激光调谐等应用。因其外部壳体设计对叠堆压电陶瓷不能承受拉力的缺点进行补偿,所以封装式压电陶瓷促动器的稳定性更强,更适用于其他特殊环境使用。

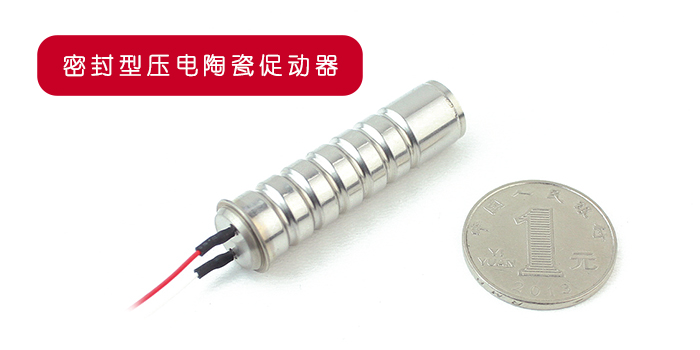

本次给大家介绍芯明天提供的一系列具有小体积、耐高温、大出力密封型压电陶瓷促动器。它利用压电纵向效应将电能转化为位移或力等机械能的原理,基于独特的元件结构设计和具有高电致伸缩系数的压电陶瓷材料组成,与传统的压电陶瓷促动器相比,它的尺寸更小,但可以在低电压下产生更大的力和位移。产品外观如下图所示。

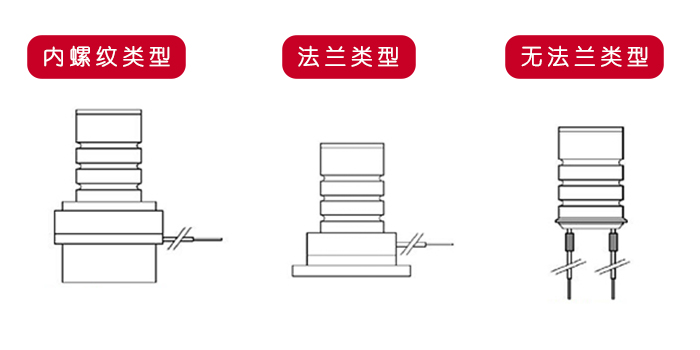

这款密封型压电促动器它的位移可达140μm,出力可达800N,工作温度范围可高达-40~150℃。由于金属密封型设计,内部陶瓷与大气隔绝,受外部环境因素影响小,因此使用寿命更长、性能更高,是各种高可靠性应用的理想选择。内置预加载机构和安装附件,便于安装到设备中,可分为内螺纹型、法兰型和无法兰型。
产品特点
·
高可靠性:在85℃和100V下可实现MTTF=36000小时
·
工作温度:−25℃~+85℃(H&S系列)或-40~150℃(T系列)
·
内置预加载机构和安装附件,便于安装到设备中
·
精确的纳米定位
·
机械磨损最小化
·
800N的大出力
·
密封型,使用寿命长
典型应用
各种X-Y工作台步进器的微调、反射镜/棱镜定位、线性电机、流体流量控制阀驱动、振动源和机械手。
应用举例
1.反射镜/棱镜定位:
密封型压电陶瓷促动器可作为反射镜/棱镜的驱动器,通过施加电压使压电陶瓷促动器产生微小的形变调节反射镜/棱镜的位置,使光路进行偏转或反射。

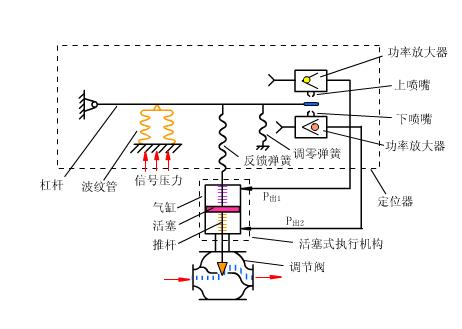

2.流体流量控制阀驱动:
流体流量控制阀是一种常见的控制流体流动的装置,它通过改变阀门的位置和形状来控制流体的流动。主要组成部分包括阀门、阀座、阀杆、驱动装置等。芯明天压电陶瓷促动器可作为驱动装置控制阀门运动,由于其精度高、响应速度快,可通过施加电压来实现对阀门的精确控制。
注:图片来源于网络
3.纳米机械手:
纳米机械手的特点是对微小尺寸的对象进行微纳米级运动控制操作和处理。芯明天压电陶瓷促动器可作为纳米机械手的执行器件,提供微纳米级的运动精度,用来改变对象、样品等的位姿,包括运动范围、运动精度、运动的直线距离或角度范围等调整。
注:图片来源于网络
4.细胞穿透:
压电陶瓷促动器可做纳米级精确移动,可带动探针或样品细胞做纳米级微运动,将探针准确送入细胞内部,又不损伤细胞结构,已被广泛应用于生物科技及生命科学等领域中。
5.减振抑振:
在航空航天、汽车行业等很多机械系统中,振动是需要避免或消除的。在振动监测系统中监测到振动时,通过给压电陶瓷促动器施加电信号,使压电促动器产生与振动方向相反的位移,从而抵消振动。
技术参数

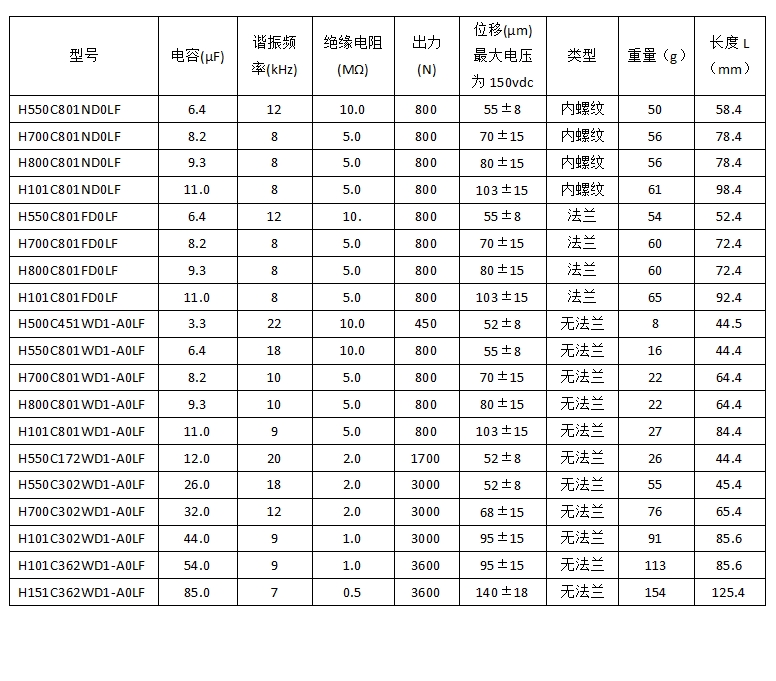

(1)H型(工作温度范围-25~85℃)

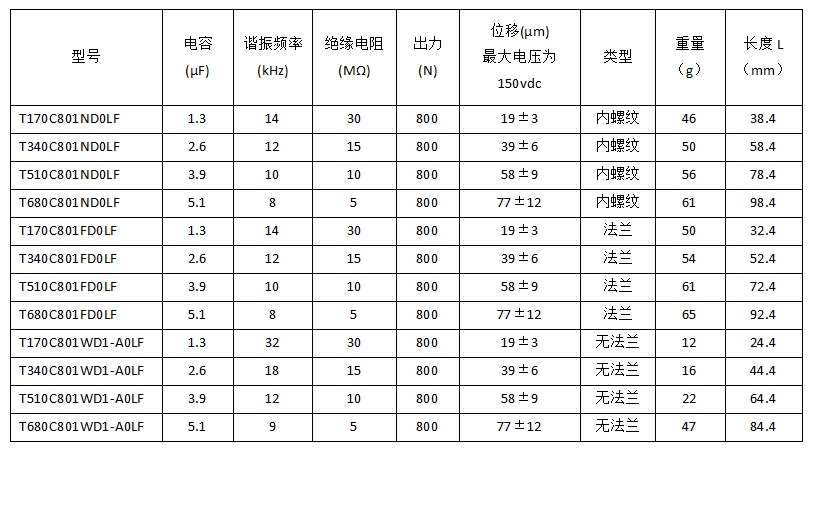

(2)T型(工作温度范围-40~150℃)

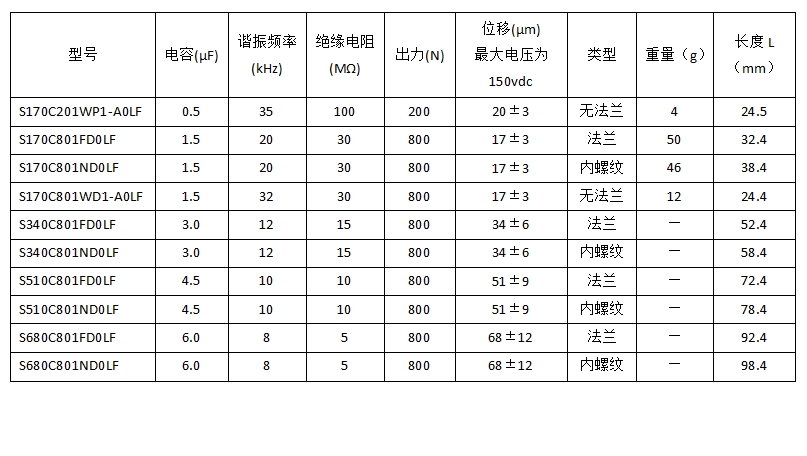

(3)S型(工作温度范围-25~85℃)
芯明天可针对不同应用需求为客户生产特殊机械结构的产品,更多封装压电陶瓷促动器的信息,欢迎致电芯明天0451-86268790、17051647888(微信同号)!
