P06.2000SA10闭环机构放大式压电促动器，可达毫米行程！

更新时间：2024-11-14 15:02:12点击次数：635次

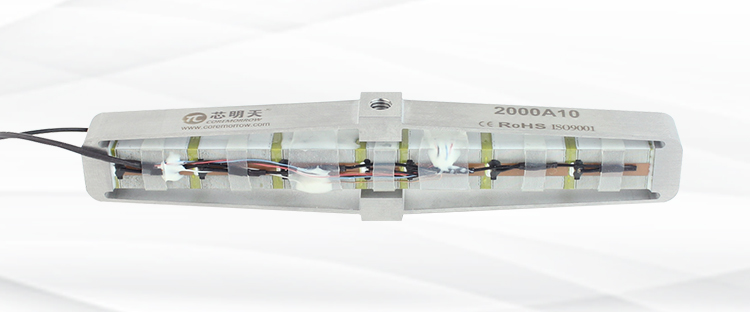

P06.2000SA10是芯明天A型系列机构放大式压电促动器的其中一款大行程产品，采用放大机构设计，将预载的压电陶瓷叠堆产生的位移进行放大输出。它产生的位移方向为X向收缩，行程可达1900μm，闭环重复定位精度可达0.15%F.S.。产品外观如下图所示。

产品特点

行程可达1900μm

重复定位精度可达0.15%F.S.

纳米级分辨率

配备闭环传感器

真空版可选

产品应用

视光学：探针扫描、光学透镜的定位、光开关、快门/快门防抖、微扫描、晶片测试、天文学、聚焦定位、激光腔调谐、光纤的耦合和形变、FBG（光纤布拉格光栅）的形变、斩波器、干涉仪、PDP晶体切割、调制器等。

机械学：光纤拉伸、工具定位、取放工具、金刚石车削、椭圆活塞加工、阻尼、动态控制、新一代超声波或声波振动、NDT、器件疲劳度监测等。

流体学：比例阀、泵、测流技术、喷墨技术、注射器、液滴发生器等。

技术参数

型号	P06.2000S/KA10
运动自由度	X
标称行程范围（0~150V）	1900μm
传感器	SGS/-
运动方向出力	38N
刚度	0.02N/μm
重复定位精度	0.15%F.S./-
空载谐振频率	125Hz
带载谐振频率	125Hz@5g
阶跃时间	80ms@满幅值
静电容量	47μF
材质	不锈钢
重量	170g

配套控制器

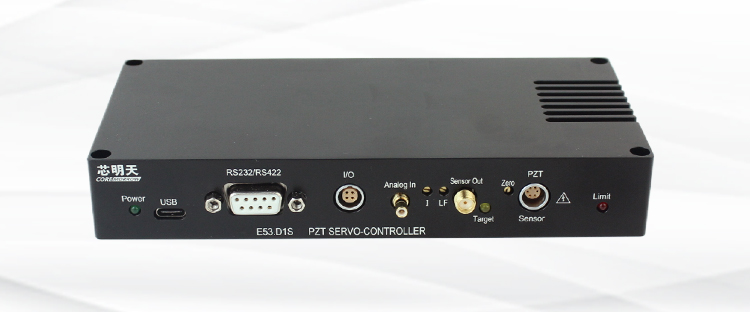

E53.D系列压电控制器非常适用于驱动P06.2000SA10机构放大式压电促动器。E53.D是一款小体积、大功率、低功耗、高带宽、低纹波噪声的单通道压电陶瓷控制器。带宽可达10kHz，供电电压24VDC1.5A。外形尺寸仅为148×27.5×80mm^3，重量约为350g，机身带有散热区域，可迅速导出产生的热量，上位机软件支持二次开发，体积小巧，易于集成。
