芯明天压电纳米运动与控制、测量全系列产品

更新时间：2024-11-28 11:01:15点击次数：748次

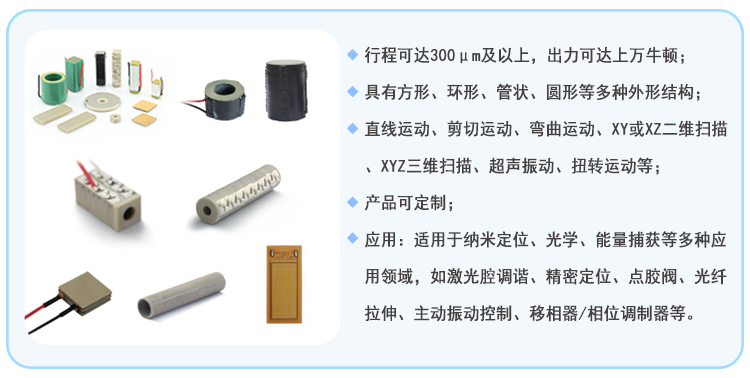

PZT压电陶瓷

芯明天可提供上千种PZT压电陶瓷，它具有压电效应，可在施加电压控制后产生微纳米级位移。

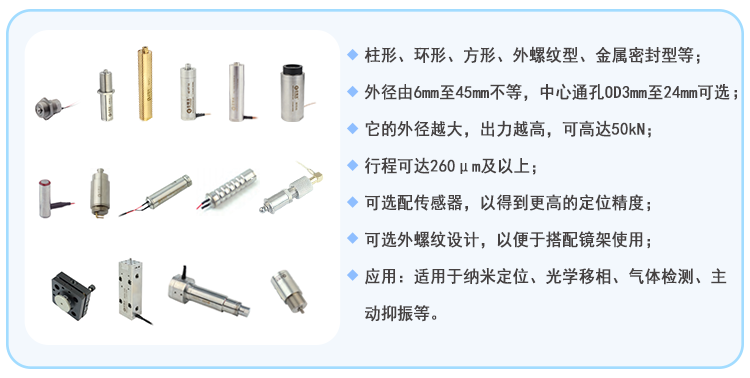

压电陶瓷促动器（封装式压电陶瓷）

压电陶瓷促动器是将压电陶瓷进行壳体封装并加载预紧力，既可将压电陶瓷的性能输出，又起到了保护作用，并且使其适于动态应用。它可产生直线运动，也可选择直线收缩运动型。

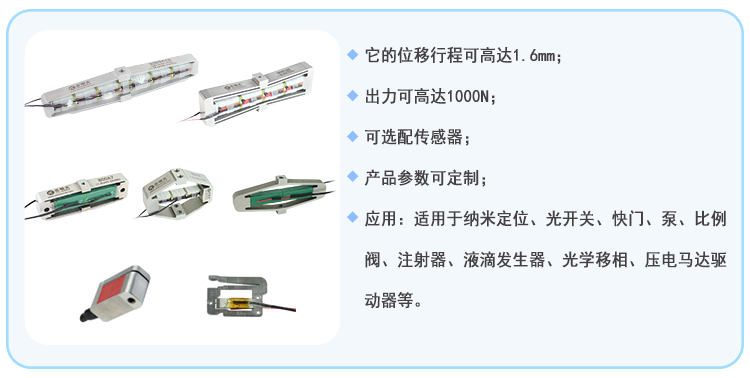

机构放大压电促动器

机构放大压电促动器是通过机械放大结构将压电陶瓷叠堆产生的位移进行放大输出的促动器。芯明天也可设计生产在谐振频率下使用的压电马达驱动机构。

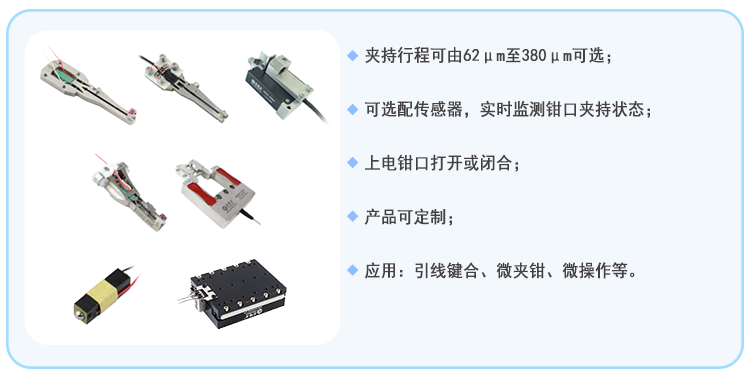

压电线夹/压电钳

根据全自动引线键合机的要求，芯明天专为金线、银线等微细引线的夹持设计生产了一系列压电线夹产品，其结构简单、响应速度快且分辨率高。此外，也设计生产了用于其他物品夹持的压电钳。

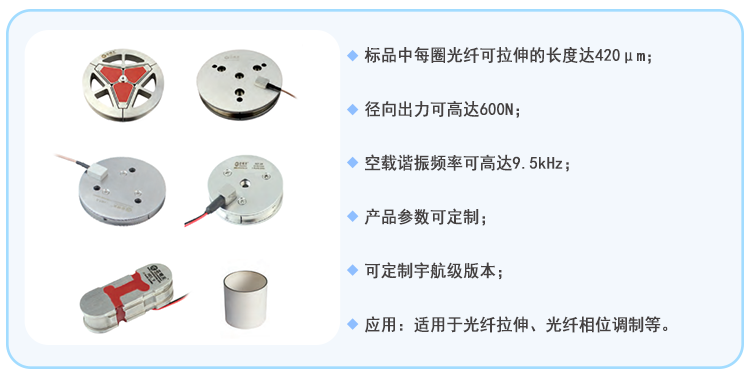

光纤拉伸压电促动器

光纤拉伸压电促动器是专为光纤拉伸应用而设计的压电式运动机构，它的原理是通过压电陶瓷叠堆的致动作用，引起机械铰链结构向外部扩张，使得结构/外径膨胀，从而拉伸缠绕于外表面凹槽内的光纤。




压电宏微复合促动器/平台

该压电宏微复合促动器/平台是利用千分尺（或手调螺纹机构）与压电纳米定位机构相结合，既可通过千分尺进行手动粗调节，又可通过压电纳米定位机构进行微纳级精调。

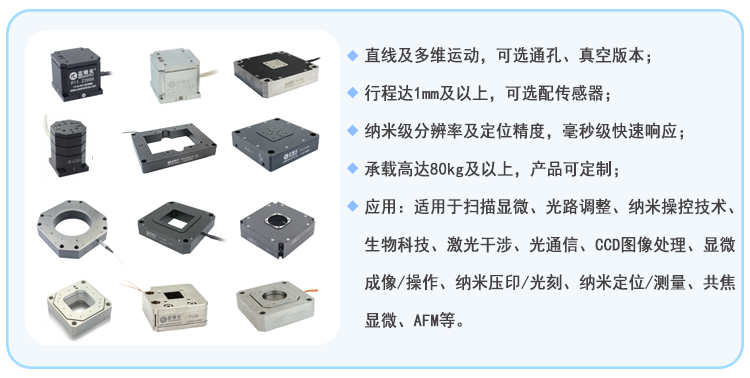

压电纳米定位台

压电纳米定位台是以压电陶瓷作为驱动源，结合机械柔性铰链机构实现X轴、Z轴、XY轴、XZ轴、XYZ轴及六轴精密运动的压电平台，具有体积小、无摩擦、响应速度快、分辨率高、承载力大、高可靠性等特点，在精密定位领域中发挥着至关重要的作用。

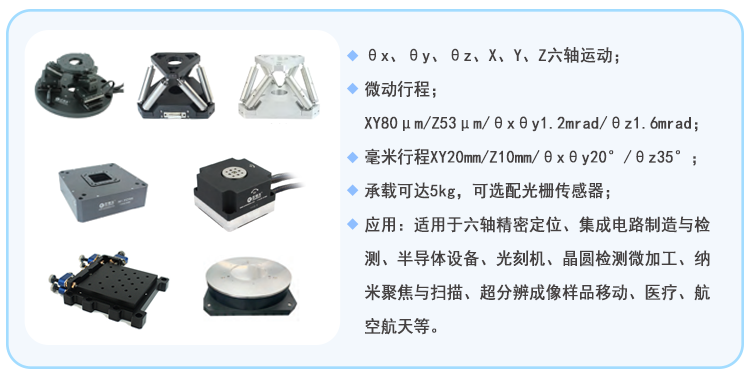

六轴压电纳米定位台

六轴压电纳米定位台是可产生θx、θy、θz、X、Y、Z六个维度运动的压电纳米定位台/位移台，它可分为串联及并联两种结构方式，行程可分为微米行程与毫米行程，均可实现纳米级分辨率及定位精度。




压电快速刀具定位台

压电快速刀具定位台是为超精密车削加工而研发设计的，它具有高响应频率、高刚度、高精度等特点，可驱动刀具在运动方向进行快速微进给，进给精度达纳米量级，能够实现复杂面形工件或结构的超精密加工。

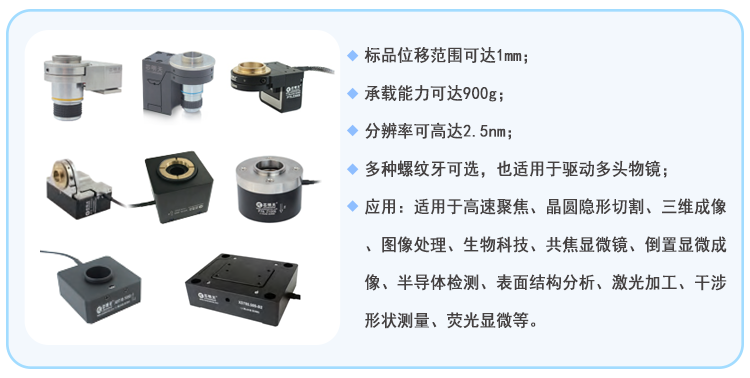

压电物镜定位器

压电物镜定位器是专门为物镜聚焦显微而设计的，以压电陶瓷为驱动源，可带载物镜做纳米级步进运动，具有超高聚焦稳定性，物镜定位器装入显微检测/测量或者观测装置，可提高聚焦精度，能与多种高分辨率的显微镜配合使用，也适用于驱动多头物镜。

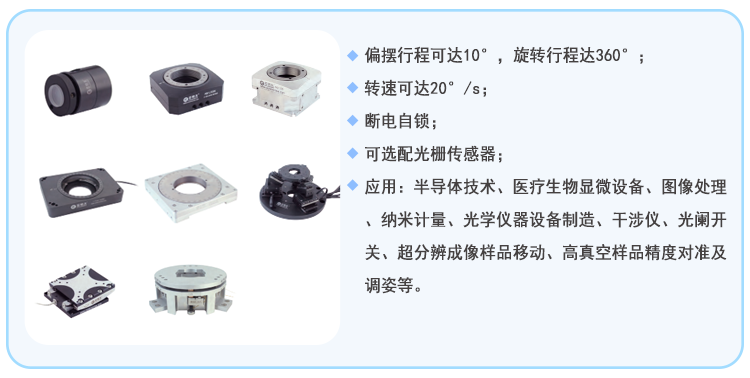

压电偏摆台/旋转台

压电偏摆/旋转台是通过压电陶瓷驱动进行精密角度调整，可产生θx、θy偏摆或/和θz旋转，也可选同时配有直线（或多维直线）运动的压电运动平台。具有纳弧度级偏转精度，稳定性高且响应速度快。

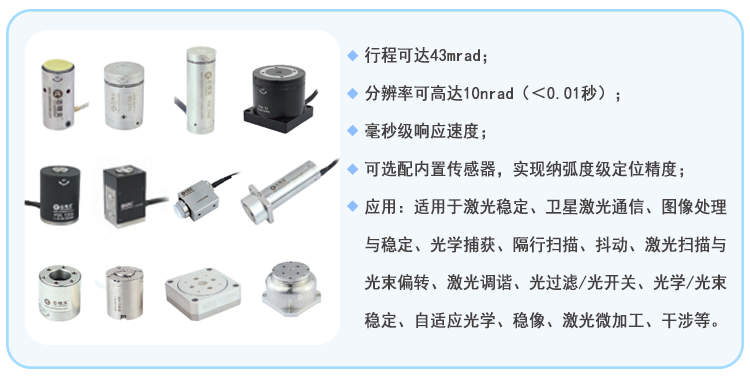

压电偏转镜

压电偏转镜是以压电陶瓷作为驱动元件，利用压电陶瓷的伸缩微动结合机械结构产生θx、θy偏摆，或同时配有Z向升降运动，用于驱动反射/透射镜片的偏转从而改变反射/透射光路方向。

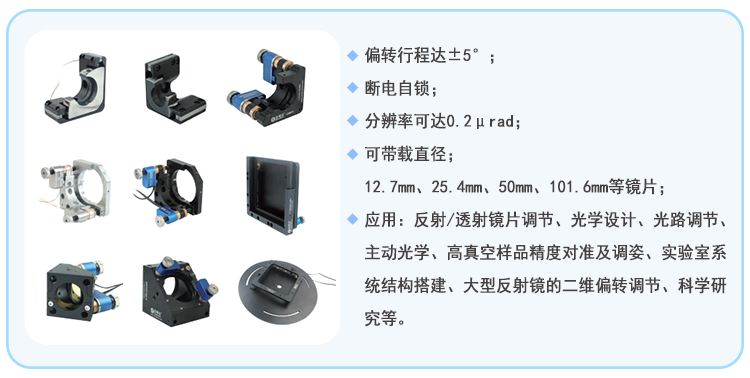

压电光学镜架

压电光学镜架是两支（或更多）压电螺钉促动器与镜架组成，压电螺钉促动器可产生直线毫米级运动，以驱动镜架产生θx、θy方向的偏转运动。可通过增加压电螺钉促动器的数量，增加运动维度，如增加直线运动控制等。可用于驱动各种尺寸的反射或透射镜片。

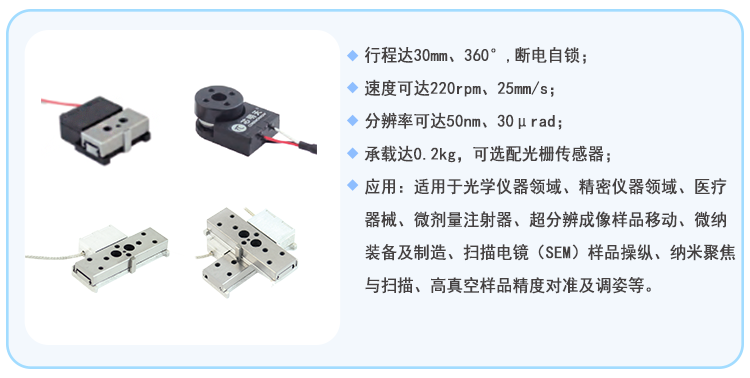

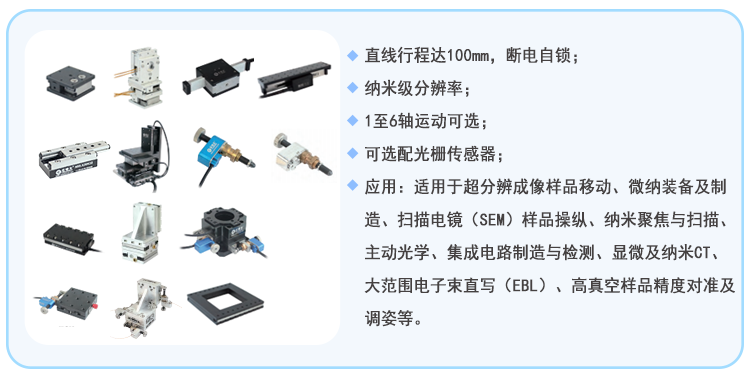

直线压电马达位移台

直线压电马达位移台是利用压电粘滑原理，将压电陶瓷产生的直线微位移转换为机械平面的宏观直线运动，行程可达百毫米。




角度压电马达位移台

角度压电马达位移台是利用压电粘滑原理，将压电陶瓷产生的直线微位移转换为机械平面的宏观角度运动，角度行程可达360°。包括旋转压电马达、二维压电马达偏转镜、压电马达调平台等。




超声谐振压电马达位移台

超声谐振压电马达位移台是利用压电超声谐振原理，将压电陶瓷产生的高频、直线微位移转换为机械平面的宏观直线（或角度）运动，行程可达毫米级（或360°）。它可分为直线超声谐振和旋转超声谐振压电马达位移台等。

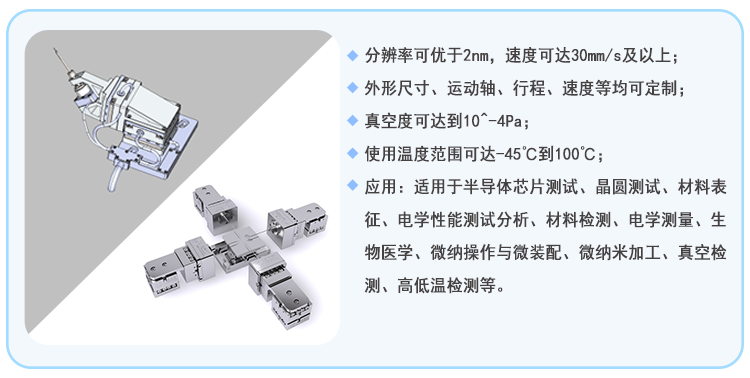

压电纳米探针台

压电纳米探针台主要用于带载探针进行特定方向的纳米精度的探针位置调节，运动自由度、行程、纳米探针台数量、探针模组数量等均可根据用户需求选择。

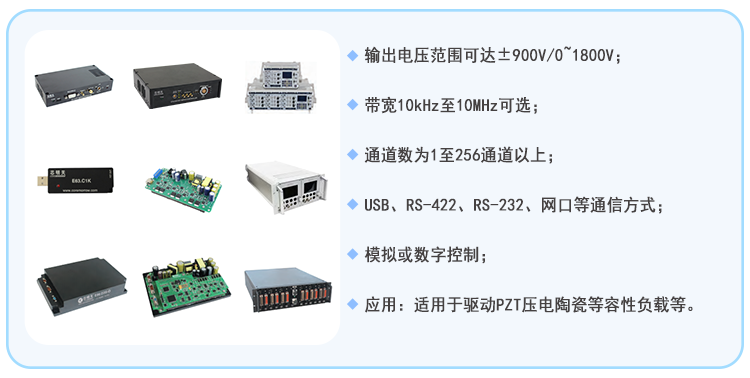

压电控制器

压电控制器是通过模拟输入或数字输入进行控制，具有功率放大功能，且输出电压、输出频率可调，用于驱动以压电陶瓷为驱动源的压电运动产品的控制器、驱动电源等，主要用于驱动容性负载，亦称为压电陶瓷控制器、压电陶瓷驱动电源或压电放大器等。

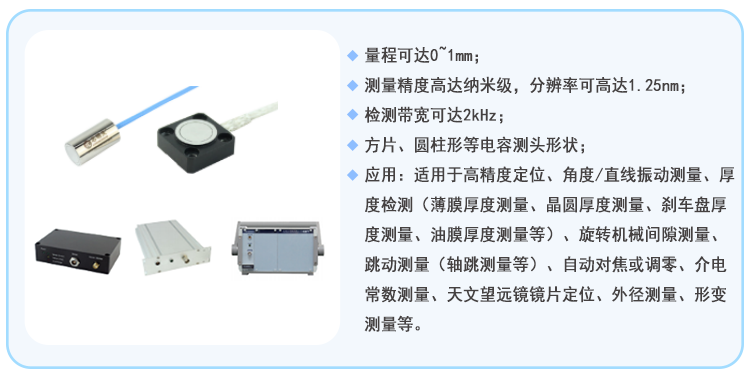

电容传感器/测微仪

电容传感器为一种非接触式的位移测量仪器，它由电容传感探头和传感信号处理及供电模块组成。

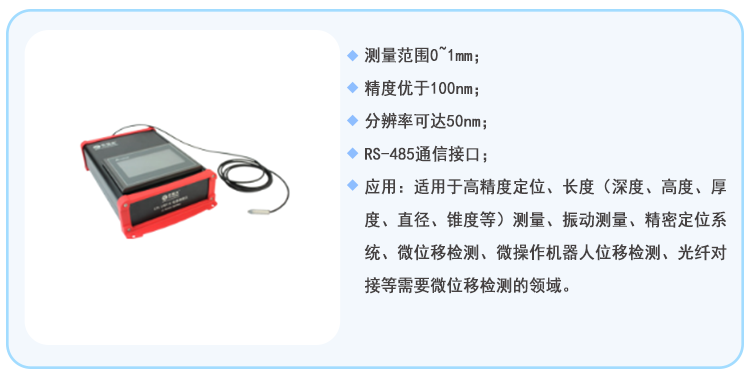

电感测微仪

电感测微仪是接触式位移测量仪器，电感测头与被测面接触，当被测面发生位移运动时，电感测头会随之伸缩，信号处理部分将反馈与位移相对应的电压信号。

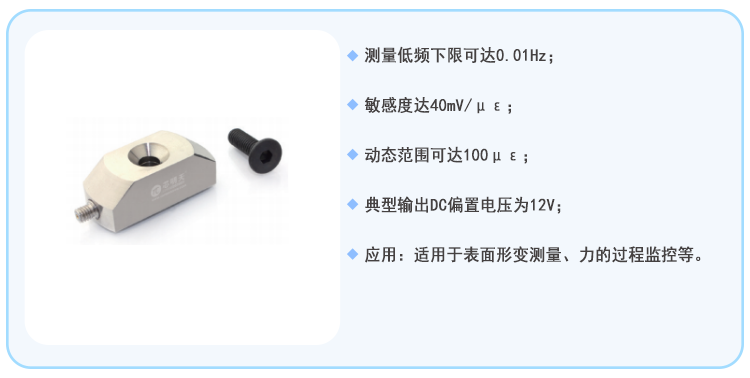

压电应变传感器

压电应变传感器主要用于测量一个结构表面的形变，当受形变力时，输出电压信号，也可以用于力的过程监控。它可对受力结构进行间接的动态和准静态力测量，并且力与应变的关系是足够线性的，有效满足精确测量和监控的要求。利用应变进行间接测量时，力的分流可接近99%，远高于直接测量。
