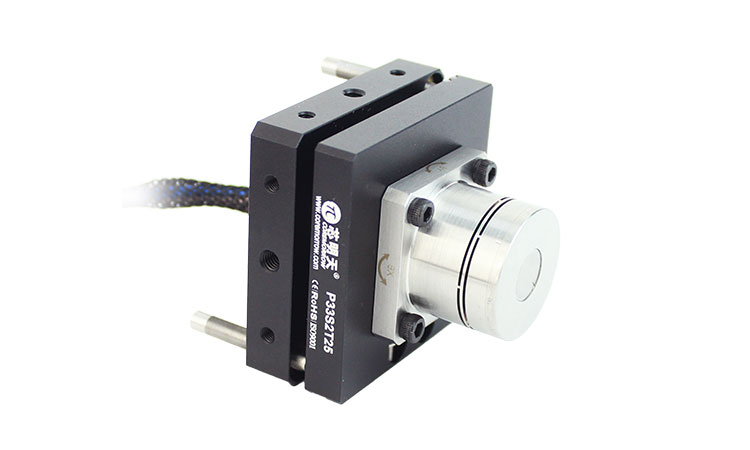

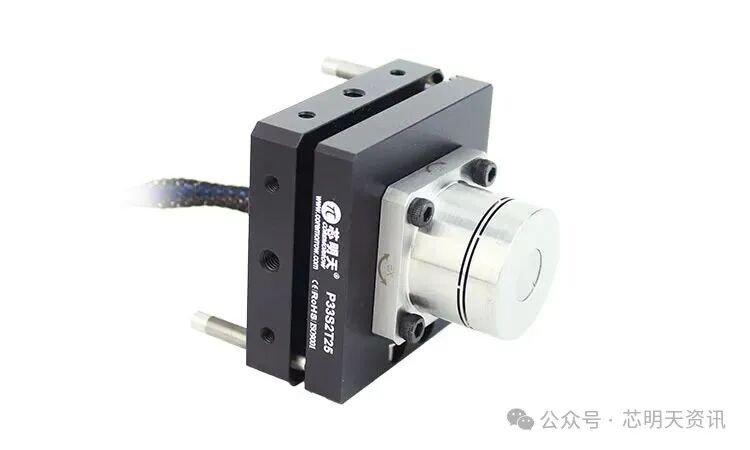

P33S2T25宏微复合压电快反镜：动态光路补偿的一体化解决方案
在精密光学实验与工业应用中，光束的稳定性是确保系统性能的关键因素。然而，环境的振动、系统的热漂移以及其他不可控的机械扰动，常常导致光路发生偏移，影响成像质量、加工精度或测量准度。传统的解决方案可能需要复杂的多级调整机构，或难以均衡调整范围和微调精度。P33S2T25宏微复合压电快反镜是压电偏转镜与手调镜架一体化组件，简化了在进行光路补偿应用时所需的调整过程。
一、P33S2T25宏微复合压电快反镜
粗调与精调的融合
P33S2T25的设计核心在于将两种不同精度的调整机制集成于一个紧凑的单元内：
1.手动粗调镜架：提供±6°每轴的偏转范围，用于实现光路的初始对准与静态的大范围偏差补偿。其高刚性的机械结构为后续的精调提供了一个稳定的基础。

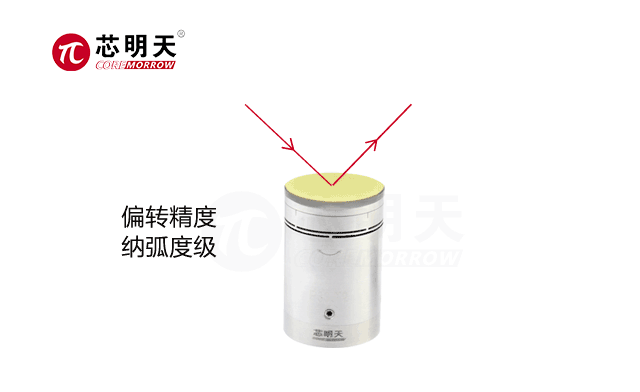

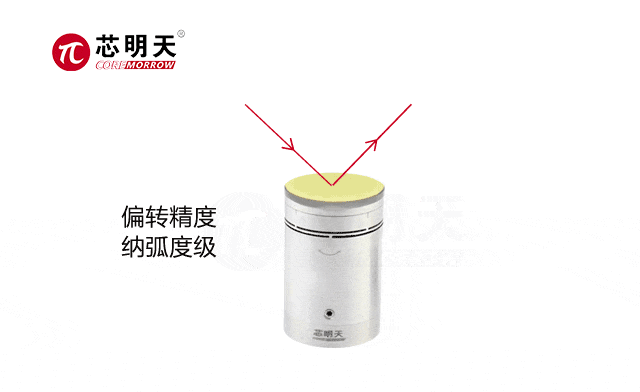

2.压电偏转镜：在手动调定的基础上，提供3.5mrad每轴的偏摆范围，具备微弧度级的分辨率与毫秒级的响应速度。这一部分负责实时、动态地补偿光路的快速抖动与慢速漂移。
二、P33S2T25宏微复合压电快反镜
如何实现光路补偿
P33S2T25宏微复合压电快反镜通过将宏观的手动调整与微观的压电驱动相结合，为动态光路补偿提供了一个高效、紧凑的快捷平台。它特别适合于那些既需要初始灵活对准，又需对动态扰动进行高精度实时抑制的应用场合，为提升光学系统的抗干扰能力和长期稳定性提供了一种实用的工程解决方案。
1.静态预调与长期漂移补偿：
在系统启动或环境温度变化导致光路发生缓慢漂移时，可利用手动粗调机构进行再次对准，主动补偿较大的静态偏差，确保光束处于有效工作区间内。
2.动态实时振动补偿：
当系统受到外部振动或其他因素干扰时，通过驱动压电偏转镜带动镜片发生精确的角度偏转，从而在光束传播路径上对其进行反向补偿。
三、P33S2T25宏微复合压电快反镜
核心应用方向
P33S2T25宏微复合压电快反镜的高谐振频率使其能够有效补偿从数百Hz到上千Hz的振动干扰，并且具有较快的响应速度，可在短时间内完成多次调整，微弧度的分辨率同时确保了最终的光束指向具有高精度。另外，一体化的结构减少了操控环节中的机械间隙和非线性因素，有利于提升闭环系统的控制精度。
基于P33S2T25所具备的静态对准与动态快速偏转双重能力，它在多个需要精密光束控制的领域均有应用潜力：
1.激光通信：补偿由于平台振动和其他因素引起的光束指向偏移，维持稳定的通信链路。
2.干涉测量系统：用于稳定激光干涉仪的光路，补偿由环境扰动引起的角度漂移，保证干涉条纹的稳定。
3.激光直写：在长时间加工过程中，补偿光路的缓慢漂移，确保加工图案的定位精度和特征尺寸的一致性。

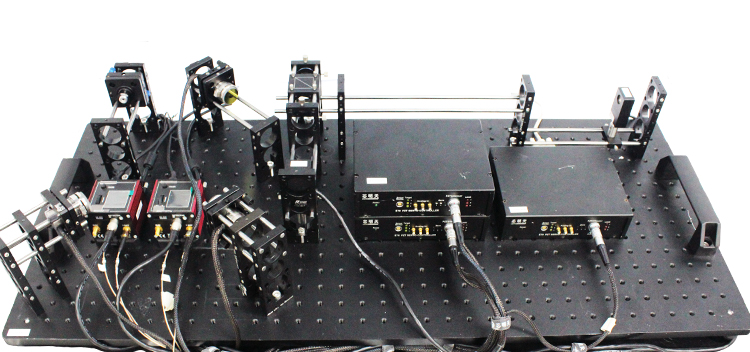

4.模块化集成：通过增加孔位，可作为功能模块集成于笼式结构中，保证光路共轴性，并且快速、稳定补偿多光路系统，显著提升了高精度光学系统搭建的效率和结构刚性。
（注：图片来源于网络）
技术参数
|
型号 |
P33S2T25 |
|
运动自由度 |
θx、θy |
|
手调偏转行程 |
12° |
|
运动自由度 |
θx、θy |
|
驱动控制 |
3路驱动，2路传感 |
|
标称偏摆行程（0~120V） |
2.8mrad/轴（≈578秒） |
|
Max.偏摆行程（0~150V） |
3.5mrad/轴（≈722秒） |
|
传感器类型 |
SGS |
|
分辨率 |
0.05μrad（≈0.01秒） |
|
线性度 |
θx0.06%F.S./θy0.09%F.S. |
|
重复度 |
θx0.08%F.S./θy0.06%F.S. |
|
空载谐振频率 |
θx2700Hz/θy4700Hz |
|
带载谐振频率@36g |
θx1780Hz/θy1850Hz |
|
阶跃时间 |
5ms@36g |
|
静电容量 |
3.6μF/轴 |
|
出线长 |
1.5m |
|
材质 |
钢、铝 |
|
重量（整体） |
300g（含线） |
推荐控制器

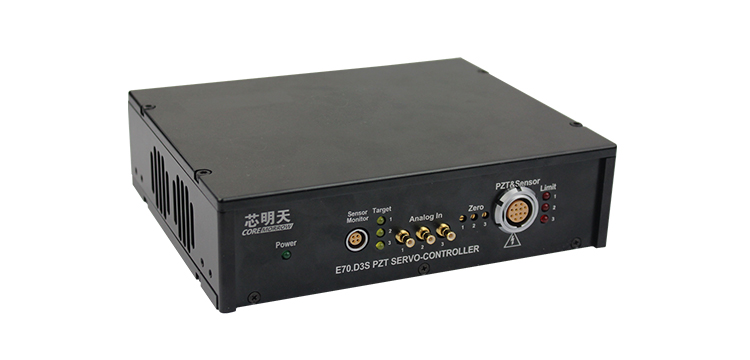

E70.D3S-H多通道压电控制器是一款小体积、大功率、低功耗、高带宽、低纹波噪声的3通道压电控制器。该控制器采用DC24V供电、集成数字与模拟控制功能、开/闭环可选、RS-232/RS-422/USB通讯可选、集成式PZT&Sensor迷你接口便于连接，外部可设定控制功能，操作简单便捷。
更多详情欢迎致电芯明天0451-86268790、17051647888（微信同号）！
