1000μm行程压电物镜定位器,用于物镜定位调焦!
更新时间:2020-09-19 13:29:54点击次数:1862次

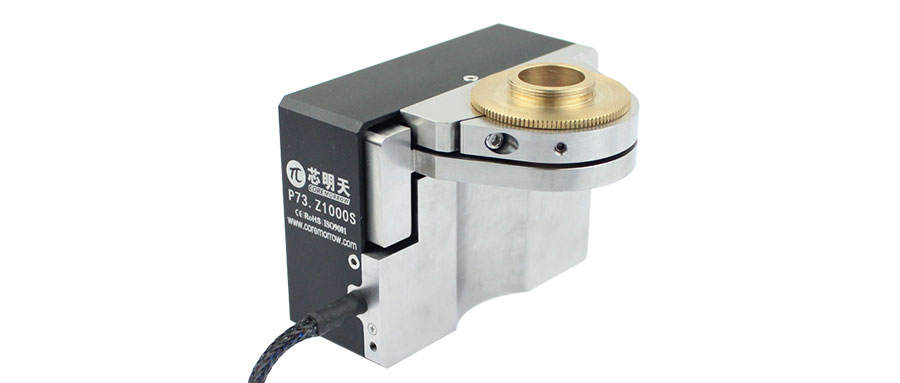

P73.Z1000压电物镜定位器是用于Z向物镜定位调焦使用,直线行程可达1000μm;采用PZT压电式驱动,具有快速响应、高分辨率的特点。
P73.Z1000压电物镜定位器非常适于数字共焦显微应用,利用生物光学显微技术,通过压电物镜定位器与载物台间的相对步进微位移,对样品进行快速分层扫描,再通过计算机进行处理,获取高清晰的样品显微图像,再通过三维组合、重构,实现快速高分辨率的样品层析与三维展示。
电压与位移曲线
注:实际施加至P73.Z1000压电物镜定位器的电压约为控制电压的12倍。
技术参数
型号:P73.Z1000S
运动自由度:Z
标称行程范围:800μm@120V
行程范围:1000μm@150V
传感器类型:SGS
闭/开环分辨率:36/10nm
闭环线性度:0.5%F.S.
闭环重复定位精度:0.3%F.S.
空载谐振频率:110Hz
闭/开环空载阶跃时间:120/10ms
承载能力:200g
静电容量:42μF
材质:钢、铝
重量:786g
注:以上参数是采用E00/E01系列压电控制器测得。驱动电压范围可在-20V~150V;对于高可靠的长期使用,建议驱动电压在0~120V。
压电陶瓷驱动电源
P73.Z1000压电物镜定位器的Z向运动,是通过压电陶瓷驱动电源(也称为压电控制器、压电放大器、压电驱动器)进行控制的。
可选配芯明天配套压电控制器驱动P73.Z1000压电物镜定位器,以达到优化的定位调焦效果。
例如,芯明天E01压电陶瓷驱动电源、E52压电控制器、E53小体积压电控制器等。
E01.D1
LCD,薄膜按键
电流可达 625mA
RS-232/RS-422/USB通信
软件可二次开发

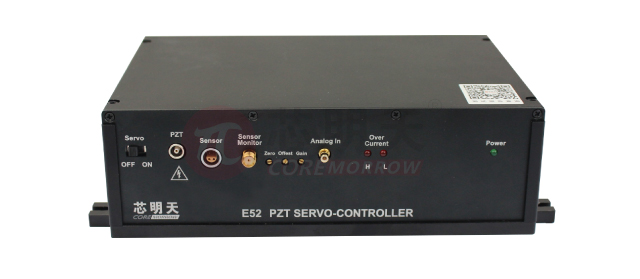

E52
中型体积,模拟控制
10μF 负载时,阶跃时间仅 50μs
平均电流可达300mA

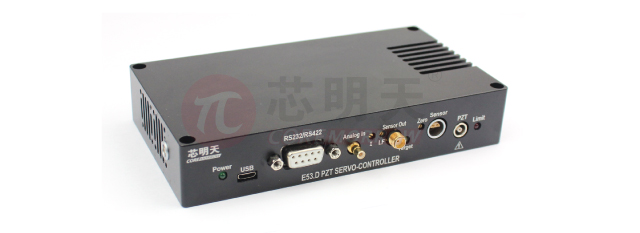

E53.D1
小体积,闭环控制
平均电流达60mA
RS-232/RS-422/USB通信
软件可二次开发
