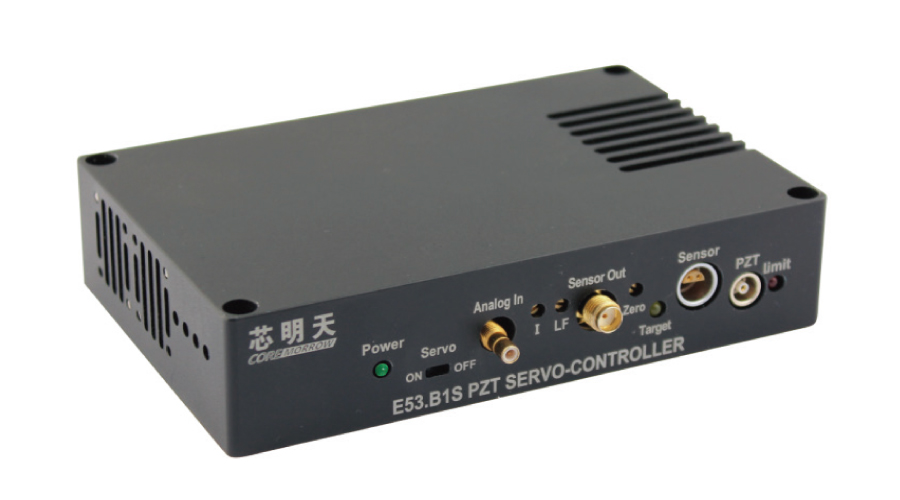

针对小体积应用要求,芯明天公司特为此研发设计一款新型小体积压电驱动控制器 -E53 系列,是单通道模拟与数字控制器,根据功能不同分为三个规格版本,它的体积小巧,外形尺寸仅 148×80×27.5mm,重量在 240g 至 350g 之间,开闭环可选,供电为 24VDC/1A。机身带有散热区域,可迅速导出产生的热量。
特点
• 单通道
• 三个规格型号
• 体积小巧
• 24VDC 供电
• 易集成
驱动原理

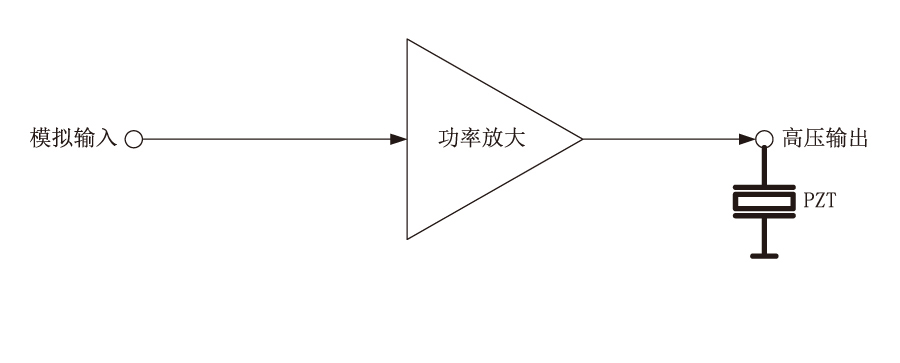

E53.A 驱动原理(功率放大)

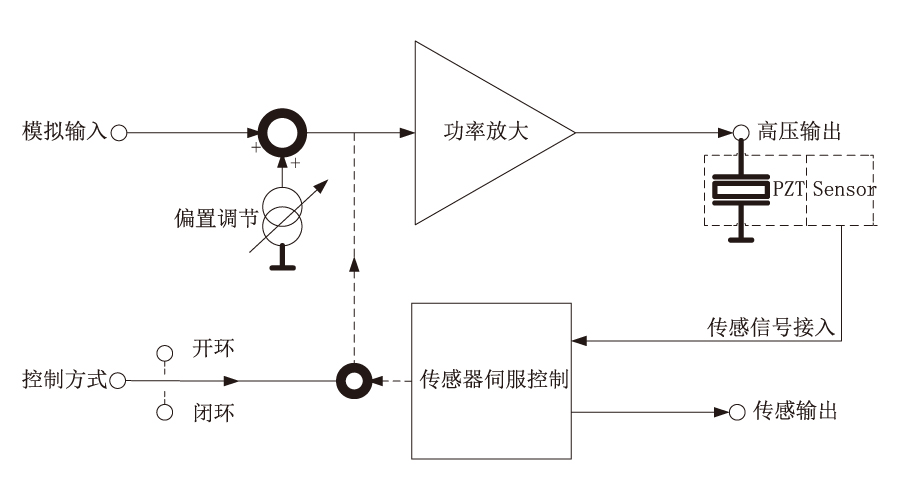

E53.B 驱动原理(功率放大 + 传感伺服控制)

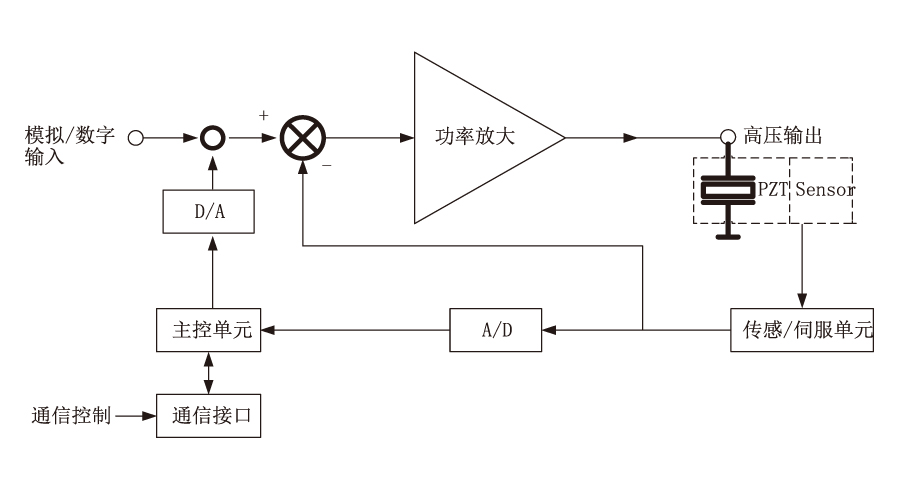

E53.D 驱动原理(功率放大 + 传感伺服控制 + 上位机通信)

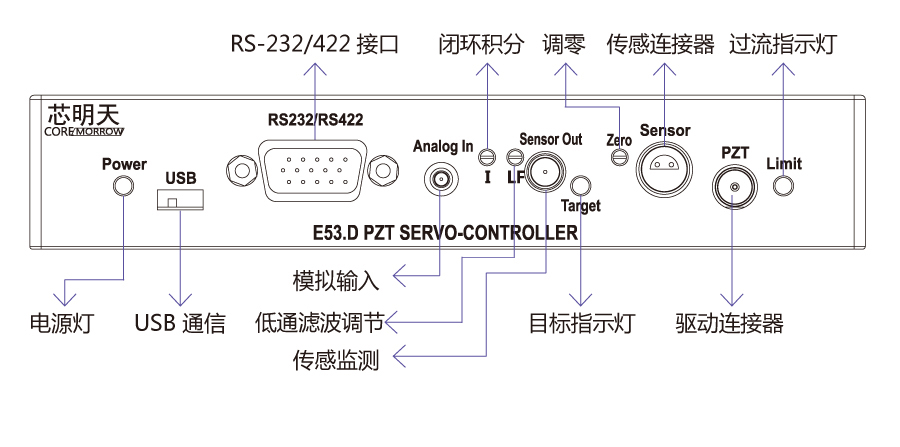

面板介绍

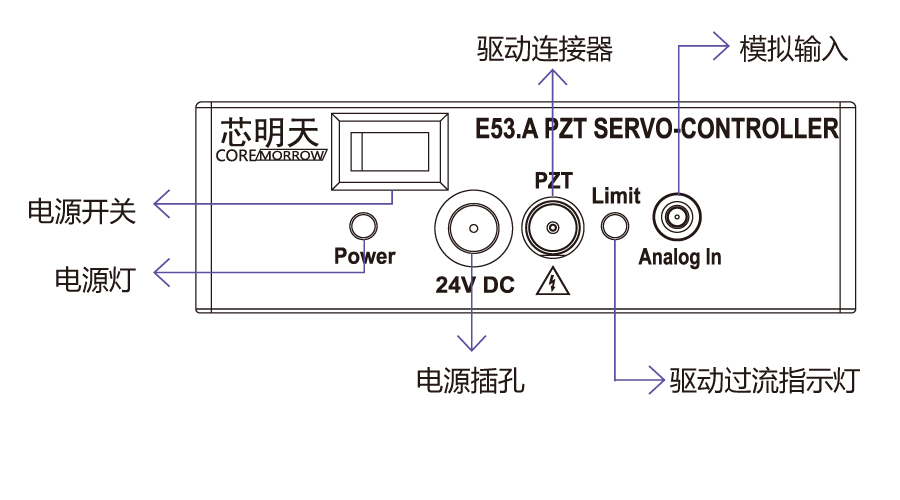

E53.A

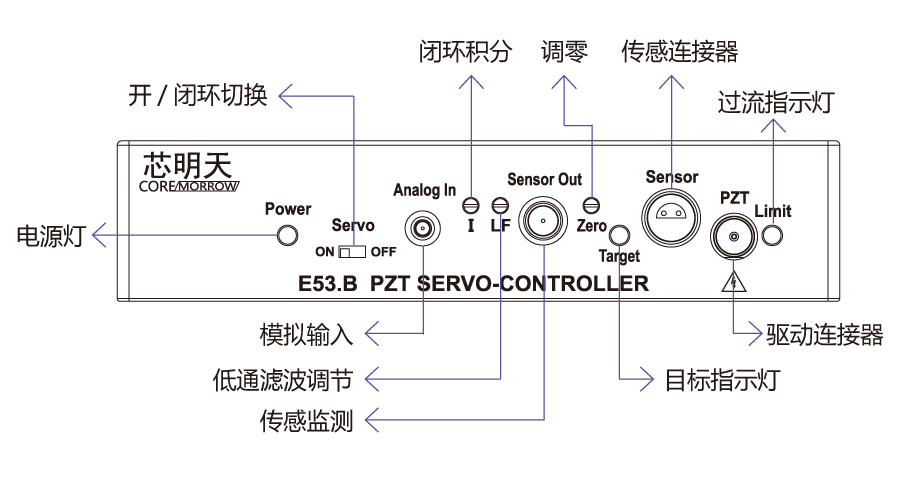

E53.B
E53.D

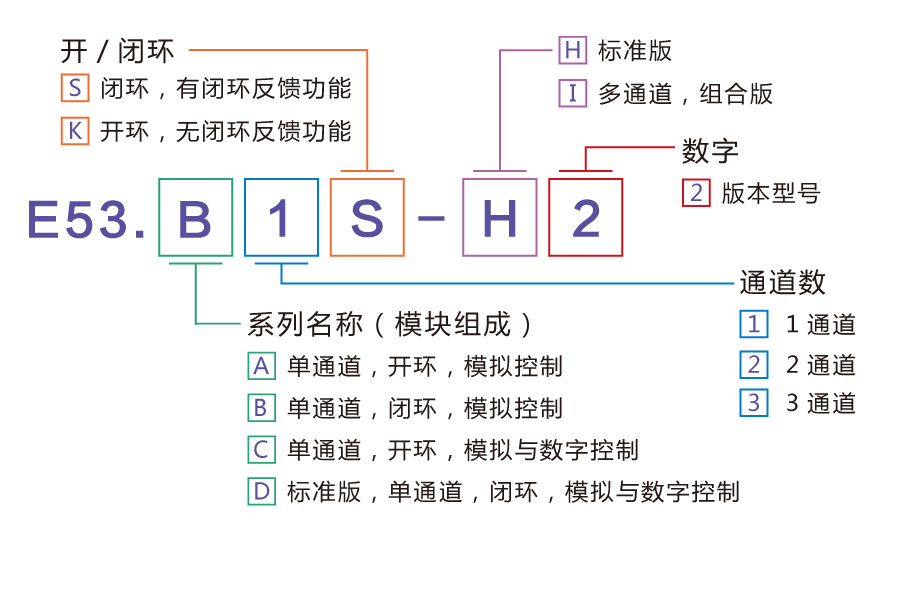

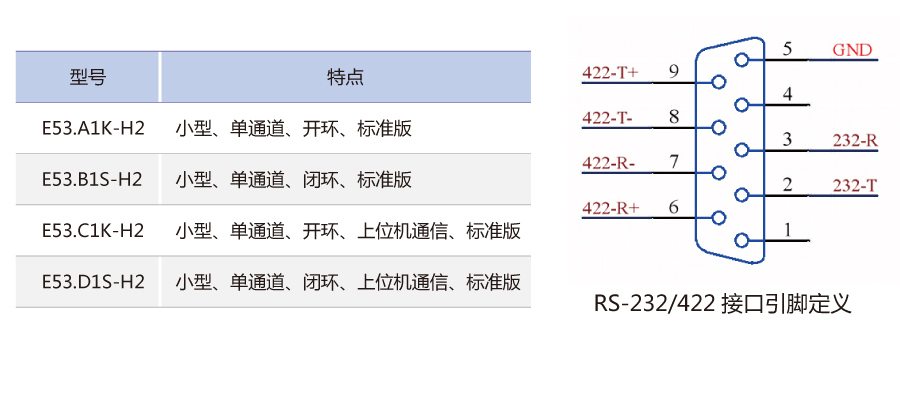

选型指南

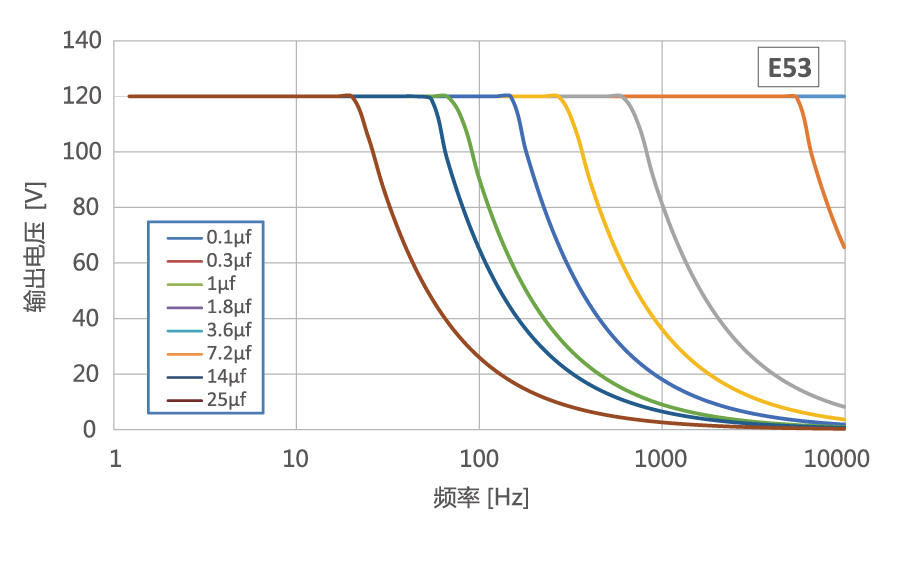

频率负载曲线

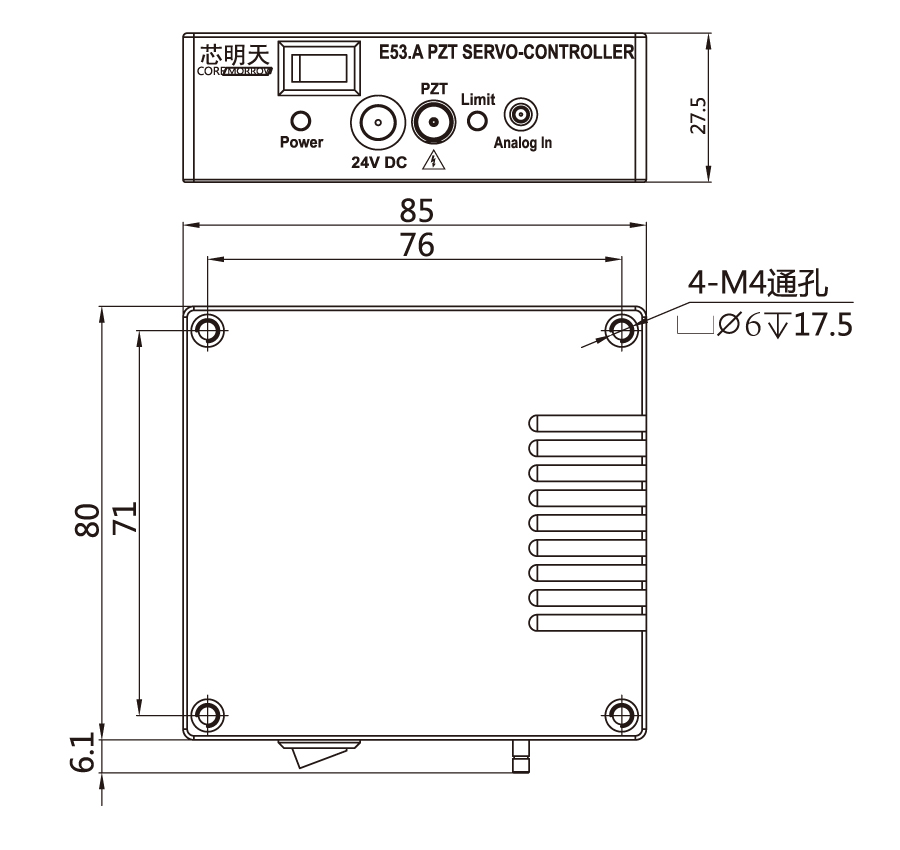

尺寸图
E53.A

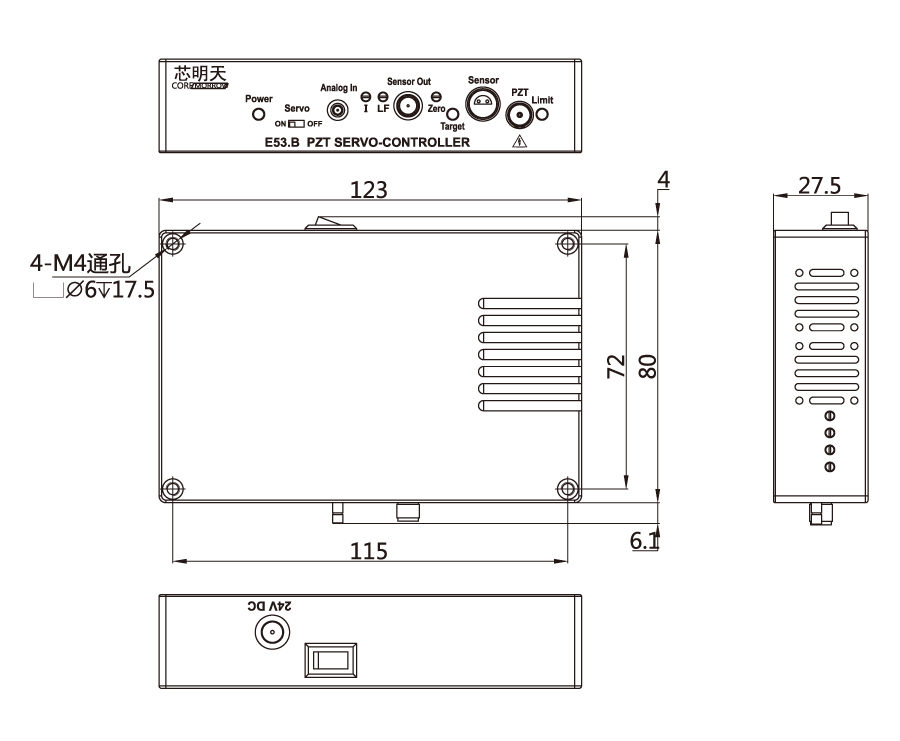

E53.B

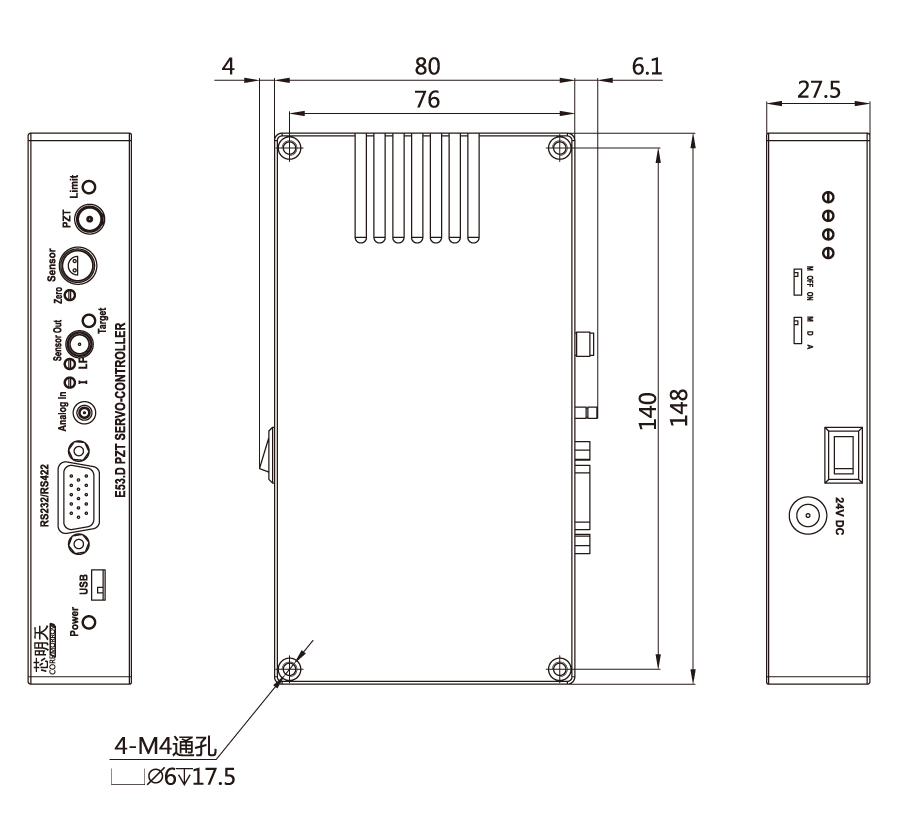

E53.D

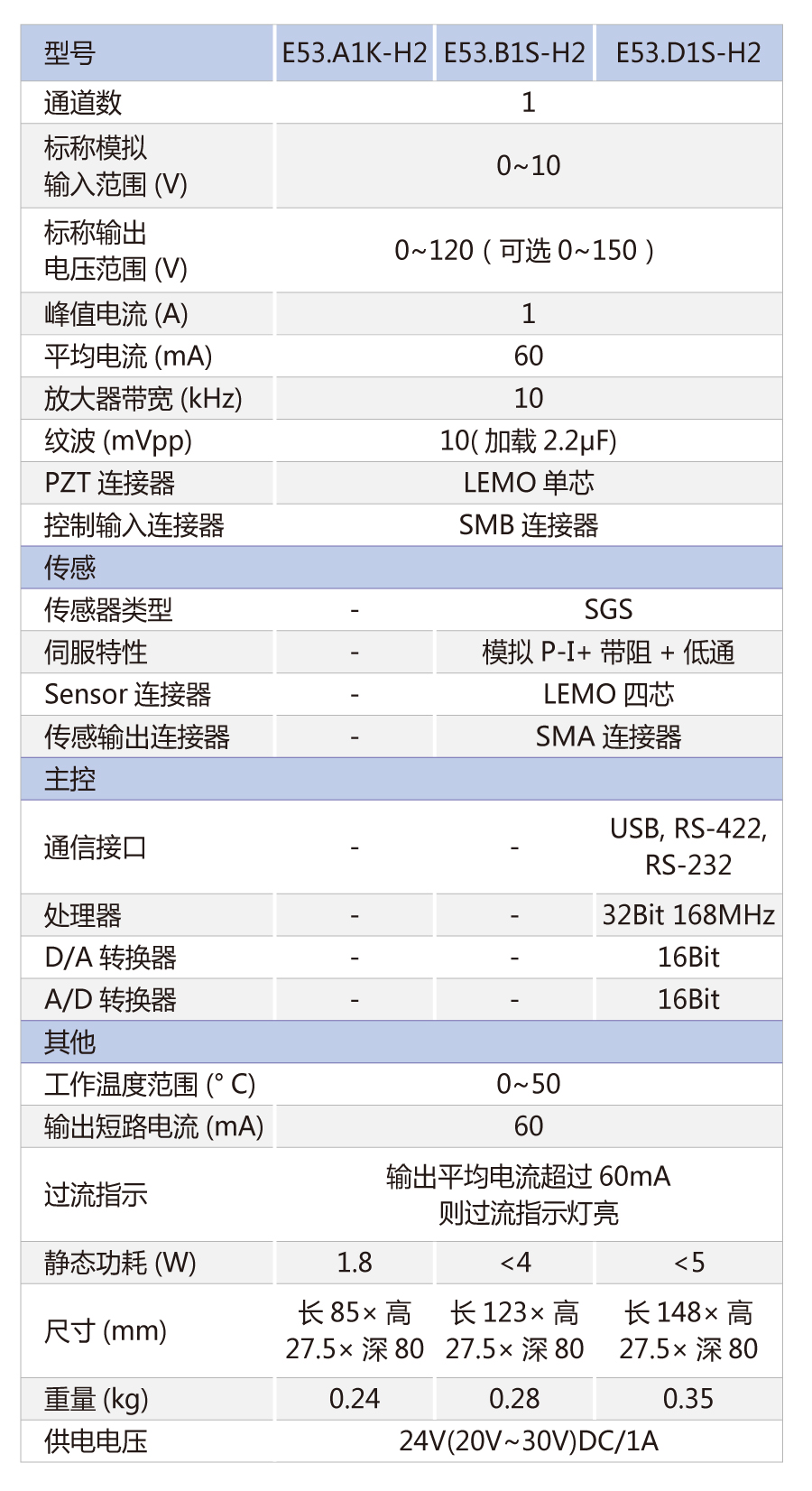

技术参数
