环形分立式压电陶瓷堆栈电压200V当前位置：产品首页 >> 环形叠堆压电陶瓷>>环形分立式压电陶瓷堆栈电压200V

产品介绍
注意事项
应用

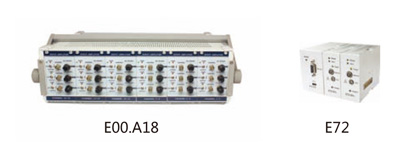

相关控制器
价格及周期
意见反馈

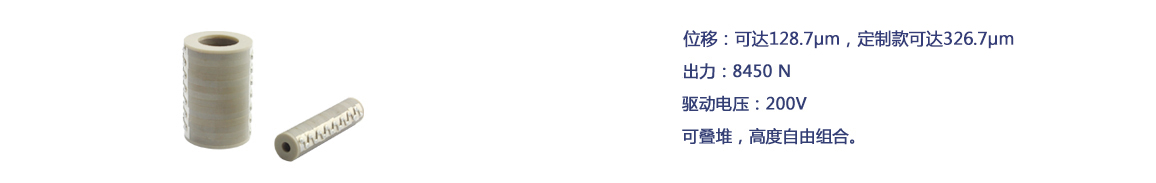

环形压电陶瓷片是标准厚度为2mm的环片，压电陶瓷片单片位移可达3.3μm，它既可单独使用也可叠堆后使用，叠堆高度增加，可获得大的位移行程。

通过将成品低压压电陶瓷片堆叠形成不同尺寸实现不同位移的压电陶瓷。单片压电陶瓷片内部有很多陶瓷层及电极层，相互交叉叠堆，外部两侧印刷电极，将内部电极引出。

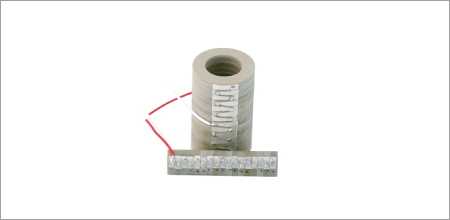

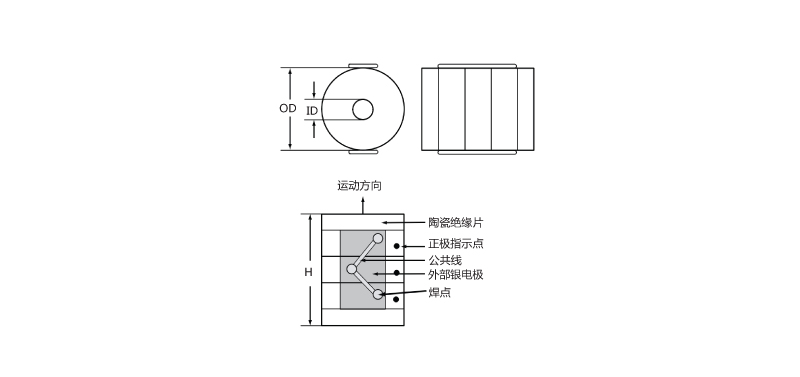

外观形状

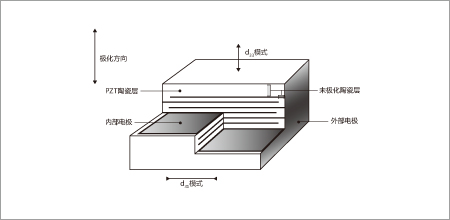

工艺结构

多种横截面积可选

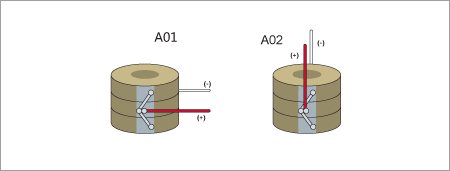

焊线方式可选

特殊环境可选、粗糙度、平面度、泊松比

• 真空环境 • 高温或超低温 • 带保险式（部分陶瓷片损坏不影响堆栈未损坏部分正常工作）

粗糙度：Rz 5-10，Ra 0,7-1,3

平面度：+/-10µm，取决于尺寸，尺寸小，平面度高。

泊松比：0.35~0.36。

清洁

对于陶瓷组件的清洁，我们建议使用异丙醇（丙醇）或乙醇。使用前必须彻底干燥组件。

如果需要，组件可以完全浸没在溶剂中，但是对于堆栈，我们建议将暴露限制在几秒钟以避免环氧树脂的减弱。

储存和处理

压电陶瓷元件没有特别的存储限制。然而，在施加电压之前确保组件干燥是很重要的，因此建议将它们存放在干燥的环境中或在使用前彻底干燥。热干燥具有很好地适应，例如在110℃下24小时，如果可能的话在低压环境中。

压电陶瓷元件易碎，必须小心处理。

防止组件相互碰撞，保持组件分离。

特别是对于高而窄的堆叠，确保不会引起弯曲。

使用塑料镊子和工具而不是金属镊子。

戴上手套以避免污染。

请勿对预先连接的电线施加过大的力。

当受到力或温度变化时，请注意压电致动器将产生电荷（即电压），因此在使用前必须通过电阻器正确放电。建议在运输和储存期间保持较大的组件短路。

产品应用

光纤端面检测

光纤调整

精密定位

腔调节

技术参数
型号	外径OD [mm]	内径ID [mm]	高 [mm]	驱动电压 [V]	位移 [μm]	静电容量 [nF]±15%	刚度 [N/μm]±20%	出力 [N]±20%	谐振频率 [kHz]±20%	资料下载
NAC2121-HXX	6	2	4-60	200	3.3-95.7	95-2750	321-11	1060	>248-18
NAC2122-HXX	8	3	4-80	200	3.3-128.7	180-7020	548-14	1810	>248-14
NAC2123-HXX	12	6	4-80	200	3.3-128.7	340-13340	1079-28	3560	>248-14
NAC2124-HXX	15	9	4-80	200	3.3-128.7	460-17900	1439-37	4750	>248-14
NAC2125-HXX	20	12	4-80	200	3.3-128.7	800-31240	2561-66	8450	>248-14

注：环形压电陶瓷堆栈的高度可自行选择 ; Hxx: 其中 xx 代表总体高度；堆栈的上下面分别有一片 1mm 厚的未极化的绝缘陶瓷片。建议在使用电压范围以内使用，超压使用可能导致电气故障（电弧放电）或加速老化。双侧焊点总高度最大 1.8mm。工作温度上限 150℃。高度公差 ±0.2mm 或 1%。更高高度、更大位移等可定制。

NAC2121-Hxx 参数公差
外径	+0.40/-0.20mm	内径	+0.10/-0.30mm
高度	+/-0.20mm或1%（其中最大值）	出力	+/-20%
位移	+/-15%	刚度	+/-20%
静电容量	+/-15%

NAC2121-Hxx 技术参数
型号	外径OD/ 内径ID* [mm]	高H [mm]	驱动电压[V]	位移 [μm]	静电容量[nF]	刚度 [N/μm]	出力 [N]	谐振频率** [kHz]
NAC2121-H04	6/2	4	200	3.3	90	321	1060	248
NAC2121-H06	6/2	6	200	6.6	190	161	1060	170
NAC2121-H08	6/2	8	200	9.9	280	107	1060	120
NAC2121-H10	6/2	10	200	13.2	380	80	1060	100
NAC2121-H12	6/2	12	200	16.5	470	64	1060	90
NAC2121-H14	6/2	14	200	19.8	570	54	1060	75
NAC2121-H16	6/2	16	200	23.1	660	46	1060	65
NAC2121-H18	6/2	18	200	26.4	760	40	1060	60
NAC2121-H20	6/2	20	200	29.7	850	36	1060	52
NAC2121-H22	6/2	22	200	33	950	32	1060	49
NAC2121-H24	6/2	24	200	36.3	1040	29	1060	44
NAC2121-H26	6/2	26	200	39.6	1130	27	1060	41
NAC2121-H28	6/2	28	200	42.9	1230	25	1060	39
NAC2121-H30	6/2	30	200	46.2	1320	23	1060	36
NAC2121-H32	6/2	32	200	49.5	1420	21	1060	35
NAC2121-H34	6/2	34	200	52.8	1510	20	1060	34
NAC2121-H36	6/2	36	200	56.1	1610	19	1060	33
NAC2121-H38	6/2	38	200	59.4	1700	18	1060	32
NAC2121-H40	6/2	40	200	62.7	1800	17	1060	30
NAC2121-H42	6/2	42	200	66	1890	16	1060	28
NAC2121-H44	6/2	44	200	69.3	1980	15	1060	27
NAC2121-H46	6/2	46	200	72.6	2080	15	1060	25
NAC2121-H48	6/2	48	200	75.9	2170	14	1060	24
NAC2121-H50	6/2	50	200	79.2	2270	13	1060	23
NAC2121-H52	6/2	52	200	82.5	2360	13	1060	22
NAC2121-H54	6/2	54	200	85.8	2460	12	1060	21
NAC2121-H56	6/2	56	200	89.1	2550	12	1060	20
NAC2121-H58	6/2	58	200	92.4	2650	11	1060	19
NAC2121-H60	6/2	60	200	95.7	2740	11	1060	18

*最大外径为7.8mm。**为估计值,仅供参考。最大工作温度150℃。

NAC2122-Hxx参数公差
外径	+0.45/-0.25mm	内径	+0.10/-0.30mm
高度	+/-0.20mm或1%（其中最大值）	出力	+/-20%
位移	+/-15%	刚度	+/-20%
静电容量	+/-15%

NAC2122-Hxx技术参数
型号	外径OD/内径ID * [mm]	高H [mm]	驱动电压[V]	位移 [μm]	静电容量[nF]	刚度 [N/μm]	出力 [N]	谐振频率** [kHz]
NAC2122-H04	8/3	4	200	3.3	180	548	1810	248
NAC2122-H06	8/3	6	200	6.6	360	274	1810	170
NAC2122-H08	8/3	8	200	9.9	540	183	1810	120
NAC2122-H10	8/3	10	200	13.2	720	137	1810	100
NAC2122-H12	8/3	12	200	16.5	900	110	1810	90
NAC2122-H14	8/3	14	200	19.8	1080	91	1810	75
NAC2122-H16	8/3	16	200	23.1	1260	78	1810	65
NAC2122-H18	8/3	18	200	26.4	1440	69	1810	60
NAC2122-H20	8/3	20	200	29.7	1620	61	1810	52
NAC2122-H22	8/3	22	200	33	1800	55	1810	49
NAC2122-H24	8/3	24	200	36.3	1980	50	1810	44
NAC2122-H26	8/3	26	200	39.6	2160	46	1810	41
NAC2122-H28	8/3	28	200	42.9	2340	42	1810	39
NAC2122-H30	8/3	30	200	46.2	2520	39	1810	36
NAC2122-H32	8/3	32	200	49.5	2700	37	1810	35
NAC2122-H34	8/3	34	200	52.8	2880	34	1810	34
NAC2122-H36	8/3	36	200	56.1	3060	32	1810	33
NAC2122-H38	8/3	38	200	59.4	3240	30	1810	32
NAC2122-H40	8/3	40	200	62.7	3420	29	1810	30
NAC2122-H42	8/3	42	200	66	3600	27	1810	28
NAC2122-H44	8/3	44	200	69.3	3780	26	1810	27
NAC2122-H46	8/3	46	200	72.6	3960	25	1810	25
NAC2122-H48	8/3	48	200	75.9	4140	24	1810	24
NAC2122-H50	8/3	50	200	79.2	4320	23	1810	23
NAC2122-H52	8/3	52	200	82.5	4500	22	1810	22
NAC2122-H54	8/3	54	200	85.8	4680	21	1810	21
NAC2122-H56	8/3	56	200	89.1	4860	20	1810	20
NAC2122-H58	8/3	58	200	92.4	5040	20	1810	19
NAC2122-H60	8/3	60	200	95.7	5220	19	1810	18
NAC2122-H62	8/3	62	200	99	5400	18	1810	17
NAC2122-H64	8/3	64	200	102.3	5580	18	1810	16.8
NAC2122-H66	8/3	66	200	105.6	5760	17	1810	16.2
NAC2122-H68	8/3	68	200	108.9	5940	17	1810	15.8
NAC2122-H70	8/3	70	200	112.2	6120	16	1810	15.5
NAC2122-H72	8/3	72	200	115.5	6300	16	1810	15.2
NAC2122-H74	8/3	74	200	118.8	6480	15	1810	14.8
NAC2122-H76	8/3	76	200	122.1	6660	15	1810	14.4
NAC2122-H78	8/3	78	200	125.4	6840	14	1810	14.2
NAC2122-H80	8/3	80	200	128.7	7020	14	1810	14

*最大外径为9.8mm。**为估计值,仅供参考。最大工作温度150℃。

NAC2123-Hxx参数公差
外径	+0.6/-0.4mm	内径	+0.20/-0.40mm
高度	+/-0.20mm或1%（其中最大值）	出力	+/-20%
位移	+/-15%	刚度	+/-20%
静电容量	+/-15%

NAC2123-Hxx技术参数
型号	外径OD/内径ID * [mm]	高H [mm]	驱动电压[V]	位移 [μm]	静电容量[nF]	刚度 [N/μm]	出力 [N]	谐振频率** [kHz]
NAC2123-H04	12/6	4	200	3.3	340	1079	3560	248
NAC2123-H06	12/6	6	200	6.6	680	539	3560	170
NAC2123-H08	12/6	8	200	9.9	1030	360	3560	120
NAC2123-H10	12/6	10	200	13.2	1370	270	3560	100
NAC2123-H12	12/6	12	200	16.5	1710	216	3560	90
NAC2123-H14	12/6	14	200	19.8	2050	180	3560	75
NAC2123-H16	12/6	16	200	23.1	2390	154	3560	65
NAC2123-H18	12/6	18	200	26.4	2740	135	3560	60
NAC2123-H20	12/6	20	200	29.7	3080	120	3560	52
NAC2123-H22	12/6	22	200	33	3420	108	3560	49
NAC2123-H24	12/6	24	200	36.3	3760	98	3560	44
NAC2123-H26	12/6	26	200	39.6	4100	90	3560	41
NAC2123-H28	12/6	28	200	42.9	4450	83	3560	39
NAC2123-H30	12/6	30	200	46.2	4790	77	3560	36
NAC2123-H32	12/6	32	200	49.5	5130	72	3560	35
NAC2123-H34	12/6	34	200	52.8	5470	67	3560	34
NAC2123-H36	12/6	36	200	56.1	5810	63	3560	33
NAC2123-H38	12/6	38	200	59.4	6160	60	3560	32
NAC2123-H40	12/6	40	200	62.7	6500	57	3560	30
NAC2123-H42	12/6	42	200	66	6840	54	3560	28
NAC2123-H44	12/6	44	200	69.3	7180	51	3560	27
NAC2123-H46	12/6	46	200	72.6	7520	49	3560	25
NAC2123-H48	12/6	48	200	75.9	7870	47	3560	24
NAC2123-H50	12/6	50	200	79.2	8210	45	3560	23
NAC2123-H52	12/6	52	200	82.5	8550	43	3560	22
NAC2123-H54	12/6	54	200	85.8	8890	41	3560	21
NAC2123-H56	12/6	56	200	89.1	9230	40	3560	20
NAC2123-H58	12/6	58	200	92.4	9580	39	3560	19
NAC2123-H60	12/6	60	200	95.7	9920	37	3560	18
NAC2123-H62	12/6	62	200	99	10260	36	3560	17
NAC2123-H64	12/6	64	200	102.3	10600	35	3560	16.8
NAC2123-H66	12/6	66	200	105.6	10940	34	3560	16.2
NAC2123-H68	12/6	68	200	108.9	11290	33	3560	15.8
NAC2123-H70	12/6	70	200	112.2	11630	32	3560	15.5
NAC2123-H72	12/6	72	200	115.5	11970	31	3560	15.2
NAC2123-H74	12/6	74	200	118.8	12310	30	3560	14.8
NAC2123-H76	12/6	76	200	122.1	12650	29	3560	14.4
NAC2123-H78	12/6	78	200	125.4	13000	28	3560	14.2
NAC2123-H80	12/6	80	200	128.7	13340	28	3560	14
NAC2123-H82(下线)	12/6	82	200	132	13680	27	3560	13.8
NAC2123-H84(下线)	12/6	84	200	135.3	14020	26	3560	13.6
NAC2123-H86(下线)	12/6	86	200	138.6	14360	26	3560	13.4
NAC2123-H88(下线)	12/6	88	200	141.9	14710	25	3560	13.2
NAC2123-H90(下线)	12/6	90	200	145.2	15050	25	3560	13
NAC2123-H92(下线)	12/6	92	200	148.5	15390	24	3560	12.8
NAC2123-H94(下线)	12/6	94	200	151.8	15730	23	3560	12.6
NAC2123-H96(下线)	12/6	96	200	155.1	16070	23	3560	12.4
NAC2123-H98(下线)	12/6	98	200	158.4	16420	22	3560	12
NAC2123-H100(下线)	12/6	100	200	161.7	16760	22	3560	11
NAC2123-H102(下线)	12/6	102	200	165	17100	22	3560	11.1
NAC2123-H104(下线)	12/6	104	200	168.3	17440	21	3560	10.8
NAC2123-H106(下线)	12/6	106	200	171.6	17780	21	3560	10.5
NAC2123-H108(下线)	12/6	108	200	174.9	18130	20	3560	10.2
NAC2123-H110(下线)	12/6	110	200	178.2	18470	20	3560	10
NAC2123-H112(下线)	12/6	112	200	181.5	18810	20	3560	9.8
NAC2123-H114(下线)	12/6	114	200	184.8	19150	19	3560	9.6
NAC2123-H116(下线)	12/6	116	200	188.1	19490	19	3560	9.4
NAC2123-H118(下线)	12/6	118	200	191.4	19840	19	3560	9.2
NAC2123-H120(下线)	12/6	120	200	194.7	20180	18	3560	9

*最大外径为13.8mm。**为估计值,仅供参考。最大工作温度150℃。

NAC2124-Hxx参数公差
外径	+0.65/-0.45mm	内径	+0.30/-0.50mm
高度	+/-0.20mm或1%（其中最大值）	出力	+/-20%
位移	+/-15%	刚度	+/-20%
静电容量	+/-15%

NAC2124-Hxx技术参数
型号	外径OD/内径ID * [mm]	高H [mm]	驱动电压[V]	位移 [μm]	静电容量[nF]	刚度 [N/μm]	出力 [N]	谐振频率** [kHz]
NAC2124-H04	15/9	4	200	3.3	460	1439	4750	248
NAC2124-H06	15/9	6	200	6.6	920	720	4750	170
NAC2124-H08	15/9	8	200	9.9	1380	480	4750	120
NAC2124-H10	15/9	10	200	13.2	1840	360	4750	100
NAC2124-H12	15/9	12	200	16.5	2300	288	4750	90
NAC2124-H14	15/9	14	200	19.8	2750	240	4750	75
NAC2124-H16	15/9	16	200	23.1	3210	206	4750	65
NAC2124-H18	15/9	18	200	26.4	3670	180	4750	60
NAC2124-H20	15/9	20	200	29.7	4130	160	4750	52
NAC2124-H22	15/9	22	200	33	4590	144	4750	49
NAC2124-H24	15/9	24	200	36.3	5050	131	4750	44
NAC2124-H26	15/9	26	200	39.6	5510	120	4750	41
NAC2124-H28	15/9	28	200	42.9	5970	111	4750	39
NAC2124-H30	15/9	30	200	46.2	6430	103	4750	36
NAC2124-H32	15/9	32	200	49.5	6890	96	4750	35
NAC2124-H34	15/9	34	200	52.8	7340	90	4750	34
NAC2124-H36	15/9	36	200	56.1	7800	85	4750	33
NAC2124-H38	15/9	38	200	59.4	8260	80	4750	32
NAC2124-H40	15/9	40	200	62.7	8720	76	4750	30
NAC2124-H42	15/9	42	200	66	9180	72	4750	28
NAC2124-H44	15/9	44	200	69.3	9640	69	4750	27
NAC2124-H46	15/9	46	200	72.6	10100	65	4750	25
NAC2124-H48	15/9	48	200	75.9	10560	63	4750	24
NAC2124-H50	15/9	50	200	79.2	11020	60	4750	23
NAC2124-H52	15/9	52	200	82.5	11480	58	4750	22
NAC2124-H54	15/9	54	200	85.8	11930	55	4750	21
NAC2124-H56	15/9	56	200	89.1	12390	53	4750	20
NAC2124-H58	15/9	58	200	92.4	12850	51	4750	19
NAC2124-H60	15/9	60	200	95.7	13310	50	4750	18
NAC2124-H62	15/9	62	200	99	13770	48	4750	17
NAC2124-H64	15/9	64	200	102.3	14230	46	4750	16.8
NAC2124-H66	15/9	66	200	105.6	14690	45	4750	16.2
NAC2124-H68	15/9	68	200	108.9	15150	44	4750	15.8
NAC2124-H70	15/9	70	200	112.2	15610	42	4750	15.5
NAC2124-H72	15/9	72	200	115.5	16070	41	4750	15.2
NAC2124-H74	15/9	74	200	118.8	16520	40	4750	14.8
NAC2124-H76	15/9	76	200	122.1	16980	39	4750	14.4
NAC2124-H78	15/9	78	200	125.4	17440	38	4750	14.2
NAC2124-H80	15/9	80	200	128.7	17900	37	4750	14
NAC2124-H82(下线)	15/9	82	200	132	18360	36	4750	13.8
NAC2124-H84(下线)	15/9	84	200	135.3	18820	35	4750	13.6
NAC2124-H86(下线)	15/9	86	200	138.6	19280	34	4750	13.4
NAC2124-H88(下线)	15/9	88	200	141.9	19740	33	4750	13.2
NAC2124-H90(下线)	15/9	90	200	145.2	20200	33	4750	13
NAC2124-H92(下线)	15/9	92	200	148.5	20660	32	4750	12.8
NAC2124-H94(下线)	15/9	94	200	151.8	21110	31	4750	12.6
NAC2124-H96(下线)	15/9	96	200	155.1	21570	31	4750	12.4
NAC2124-H98(下线)	15/9	98	200	158.4	22030	30	4750	12
NAC2124-H100(下线)	15/9	100	200	161.7	22490	29	4750	11
NAC2124-H102(下线)	15/9	102	200	165	22950	29	4750	11.1
NAC2124-H104(下线)	15/9	104	200	168.3	23410	28	4750	10.8
NAC2124-H106(下线)	15/9	106	200	171.6	23870	28	4750	10.5
NAC2124-H108(下线)	15/9	108	200	174.9	24330	27	4750	10.2
NAC2124-H110(下线)	15/9	110	200	178.2	24790	27	4750	10
NAC2124-H112(下线)	15/9	112	200	181.5	25250	26	4750	9.8
NAC2124-H114(下线)	15/9	114	200	184.8	25700	26	4750	9.6
NAC2124-H116(下线)	15/9	116	200	188.1	26160	25	4750	9.4
NAC2124-H118(下线)	15/9	118	200	191.4	26620	25	4750	9.2
NAC2124-H120(下线)	15/9	120	200	194.7	27080	24	4750	9
NAC2124-H122(下线)	15/9	122	200	198	27540	24	4750	8.6
NAC2124-H124(下线)	15/9	124	200	201.3	28000	24	4750	8.4
NAC2124-H126(下线)	15/9	126	200	204.6	28460	23	4750	8.2
NAC2124-H128(下线)	15/9	128	200	207.9	28920	23	4750	8.1
NAC2124-H130(下线)	15/9	130	200	211.2	29380	22	4750	8
NAC2124-H132(下线)	15/9	132	200	214.5	29840	22	4750	7.9
NAC2124-H134(下线)	15/9	134	200	217.8	30290	22	4750	7.8
NAC2124-H136(下线)	15/9	136	200	221.1	30750	21	4750	7.7
NAC2124-H138(下线)	15/9	138	200	224.4	31210	21	4750	7.6
NAC2124-H140(下线)	15/9	140	200	227.7	31670	21	4750	7.5
NAC2124-H142(下线)	15/9	142	200	231	32130	21	4750	7.4
NAC2124-H144(下线)	15/9	144	200	234.3	32590	20	4750	7.3
NAC2124-H146(下线)	15/9	146	200	237.6	33050	20	4750	7.2
NAC2124-H148(下线)	15/9	148	200	240.9	33510	20	4750	7.1
NAC2124-H150(下线)	15/9	150	200	244.2	33970	19	4750	7

*最大外径为16.8mm。**为估计值,仅供参考。最大工作温度150℃。

NAC2125-Hxx参数公差
外径	+0.80/-0.60mm	内径	+0.40/-0.60mm
高度	+/-0.20mm或1%（其中最大值）	出力	+/-20%
位移	+/-15%	刚度	+/-20%
静电容量	+/-15%

NAC2125-Hxx技术参数
型号	外径OD/内径ID * [mm]	高H [mm]	驱动电压[V]	位移 [μm]	静电容量[nF]	刚度 [N/μm]	出力 [N]	谐振频率** [kHz]
NAC2125-H04	20/12	4	200	3.3	800	2561	8450	248
NAC2125-H06	20/12	6	200	6.6	1600	1280	8450	170
NAC2125-H08	20/12	8	200	9.9	2400	854	8450	120
NAC2125-H10	20/12	10	200	13.2	3200	640	8450	100
NAC2125-H12	20/12	12	200	16.5	4010	512	8450	90
NAC2125-H14	20/12	14	200	19.8	4810	427	8450	75
NAC2125-H16	20/12	16	200	23.1	5610	366	8450	65
NAC2125-H18	20/12	18	200	26.4	6410	320	8450	60
NAC2125-H20	20/12	20	200	29.7	7210	285	8450	52
NAC2125-H22	20/12	22	200	33	8010	256	8450	49
NAC2125-H24	20/12	24	200	36.3	8810	233	8450	44
NAC2125-H26	20/12	26	200	39.6	9610	213	8450	41
NAC2125-H28	20/12	28	200	42.9	10410	197	8450	39
NAC2125-H30	20/12	30	200	46.2	11210	183	8450	36
NAC2125-H32	20/12	32	200	49.5	12020	171	8450	35
NAC2125-H34	20/12	34	200	52.8	12820	160	8450	34
NAC2125-H36	20/12	36	200	56.1	13620	151	8450	33
NAC2125-H38	20/12	38	200	59.4	14420	142	8450	32
NAC2125-H40	20/12	40	200	62.7	15220	135	8450	30
NAC2125-H42	20/12	42	200	66	16020	128	8450	28
NAC2125-H44	20/12	44	200	69.3	16820	122	8450	27
NAC2125-H46	20/12	46	200	72.6	17620	116	8450	25
NAC2125-H48	20/12	48	200	75.9	18420	111	8450	24
NAC2125-H50	20/12	50	200	79.2	19220	107	8450	23
NAC2125-H52	20/12	52	200	82.5	20030	102	8450	22
NAC2125-H54	20/12	54	200	85.8	20830	98	8450	21
NAC2125-H56	20/12	56	200	89.1	21630	95	8450	20
NAC2125-H58	20/12	58	200	92.4	22430	91	8450	19
NAC2125-H60	20/12	60	200	95.7	23230	88	8450	18
NAC2125-H62	20/12	62	200	99	24030	85	8450	17
NAC2125-H64	20/12	64	200	102.3	24830	83	8450	16.8
NAC2125-H66	20/12	66	200	105.6	25630	80	8450	16.2
NAC2125-H68	20/12	68	200	108.9	26430	78	8450	15.8
NAC2125-H70	20/12	70	200	112.2	27230	75	8450	15.5
NAC2125-H72	20/12	72	200	115.5	28040	73	8450	15.2
NAC2125-H74	20/12	74	200	118.8	28840	71	8450	14.8
NAC2125-H76	20/12	76	200	122.1	29640	69	8450	14.4
NAC2125-H78	20/12	78	200	125.4	30440	67	8450	14.2
NAC2125-H80	20/12	80	200	128.7	31240	66	8450	14
NAC2125-H82(下线)	20/12	82	200	132	32040	64	8450	13.8
NAC2125-H84(下线)	20/12	84	200	135.3	32840	62	8450	13.6
NAC2125-H86(下线)	20/12	86	200	138.6	33640	61	8450	13.4
NAC2125-H88(下线)	20/12	88	200	141.9	34440	60	8450	13.2
NAC2125-H90(下线)	20/12	90	200	145.2	35240	58	8450	13
NAC2125-H92(下线)	20/12	92	200	148.5	36050	57	8450	12.8
NAC2125-H94(下线)	20/12	94	200	151.8	36850	56	8450	12.6
NAC2125-H96(下线)	20/12	96	200	155.1	37650	54	8450	12.4
NAC2125-H98(下线)	20/12	98	200	158.4	38450	53	8450	12
NAC2125-H100(下线)	20/12	100	200	161.7	39250	52	8450	11
NAC2125-H102(下线)	20/12	102	200	165	40050	51	8450	11.1
NAC2125-H104(下线)	20/12	104	200	168.3	40850	50	8450	10.8
NAC2125-H106(下线)	20/12	106	200	171.6	41650	49	8450	10.5
NAC2125-H108(下线)	20/12	108	200	174.9	42450	48	8450	10.2
NAC2125-H110(下线)	20/12	110	200	178.2	43250	47	8450	10
NAC2125-H112(下线)	20/12	112	200	181.5	44060	47	8450	9.8
NAC2125-H114(下线)	20/12	114	200	184.8	44860	46	8450	9.6
NAC2125-H116(下线)	20/12	116	200	188.1	45660	45	8450	9.4
NAC2125-H118(下线)	20/12	118	200	191.4	46460	44	8450	9.2
NAC2125-H120(下线)	20/12	120	200	194.7	47260	43	8450	9
NAC2125-H122(下线)	20/12	122	200	198	48060	43	8450	8.6
NAC2125-H124(下线)	20/12	124	200	201.3	48860	42	8450	8.4
NAC2125-H126(下线)	20/12	126	200	204.6	49660	41	8450	8.2
NAC2125-H128(下线)	20/12	128	200	207.9	50460	41	8450	8.1
NAC2125-H130(下线)	20/12	130	200	211.2	51260	40	8450	8
NAC2125-H132(下线)	20/12	132	200	214.5	52070	39	8450	7.9
NAC2125-H134(下线)	20/12	134	200	217.8	52870	39	8450	7.8
NAC2125-H136(下线)	20/12	136	200	221.1	53670	38	8450	7.7
NAC2125-H138(下线)	20/12	138	200	224.4	54470	38	8450	7.6
NAC2125-H140(下线)	20/12	140	200	227.7	55270	37	8450	7.5
NAC2125-H142(下线)	20/12	142	200	231	56070	37	8450	7.4
NAC2125-H144(下线)	20/12	144	200	234.3	56870	36	8450	7.3
NAC2125-H146(下线)	20/12	146	200	237.6	57670	36	8450	7.2
NAC2125-H148(下线)	20/12	148	200	240.9	58470	35	8450	7.1
NAC2125-H150(下线)	20/12	150	200	244.2	59270	35	8450	7
NAC2125-H152(下线)	20/12	152	200	247.5	60080	34	8450	6.96
NAC2125-H154(下线)	20/12	154	200	250.8	60880	34	8450	6.92
NAC2125-H156(下线)	20/12	156	200	254.1	61680	33	8450	6.88
NAC2125-H158(下线)	20/12	158	200	257.4	62480	33	8450	6.84
NAC2125-H160(下线)	20/12	160	200	260.7	63280	32	8450	6.8
NAC2125-H162(下线)	20/12	162	200	264	64080	32	8450	6.76
NAC2125-H164(下线)	20/12	164	200	267.3	64880	32	8450	6.72
NAC2125-H166(下线)	20/12	166	200	270.6	65680	31	8450	6.68
NAC2125-H168(下线)	20/12	168	200	273.9	66480	31	8450	6.64
NAC2125-H170(下线)	20/12	170	200	277.2	67280	30	8450	6.6
NAC2125-H172(下线)	20/12	172	200	280.5	68090	30	8450	6.56
NAC2125-H174(下线)	20/12	174	200	283.8	68890	30	8450	6.52
NAC2125-H176(下线)	20/12	176	200	287.1	69690	29	8450	6.48
NAC2125-H178(下线)	20/12	178	200	290.4	70490	29	8450	6.44
NAC2125-H180(下线)	20/12	180	200	293.7	71290	29	8450	6.4
NAC2125-H182(下线)	20/12	182	200	297	72090	28	8450	6.36
NAC2125-H184(下线)	20/12	184	200	300.3	72890	28	8450	6.32
NAC2125-H186(下线)	20/12	186	200	303.6	73690	28	8450	6.28
NAC2125-H188(下线)	20/12	188	200	306.9	74490	28	8450	6.24
NAC2125-H190(下线)	20/12	190	200	310.2	75290	27	8450	6.2
NAC2125-H192(下线)	20/12	192	200	313.5	76100	27	8450	6.16
NAC2125-H194(下线)	20/12	194	200	316.8	76900	27	8450	6.12
NAC2125-H196(下线)	20/12	196	200	320.1	77700	26	8450	6.08
NAC2125-H198(下线)	20/12	198	200	323.4	78500	26	8450	6.04
NAC2125-H200(下线)	20/12	200	200	326.7	79300	26	8450	6

*最大外径为21.8mm。**为估计值,仅供参考。最大工作温度150℃。

焊接过程

将电线焊接到丝网印刷的银电极上可以实现优异且时间稳定的连接。然而，偶尔银表面上的焊锡是湿润的情况下，焊接可能是困难的。

这种现象主要是由大气中的硫分子与银表面之间的反应以及随后在部件表面上形成硫化银层引起的。该层的形成和高度受多种因素的影响，如老化程度、pH值、湿度等。为了在任何时候完全避免这些问题，因此建议在焊接之前轻轻地清洁部件上的外部电极，使用玻璃刷或钢丝绒。

我们建议使用250到325℃的焊接温度。银可溶于焊锡，如果焊接时间太长，电极将完全溶解在焊料中。为了增加可能的焊接时间，我们建议使用银含量为2-4％的焊锡。即使这种锡的焊接时间增加，我们仍然建议焊接时间不超过2-3秒，以尽量减少向压电陶瓷产??品的热传递，从而避免压电陶瓷材料去极化的风险。

焊料

焊接材料必须含有Ag。

推荐以下标准以及超高真空应用：

96SC锡/银/铜与多芯助焊剂（助焊剂型晶体400）。

推荐流程

电线预先焊接好。

用玻璃刷清洁Ag电极表面以除去氧化层。

烙铁温度约为“285℃”。

电极表面预焊如下：

少量焊接材料在烙铁头处熔化。

烙铁在电极表面保持约1秒钟

采用更多焊接材料形成小圆形焊接材料点。

将预焊线放置在圆形焊接材料点的顶部并焊接在一起。

如有必要，可使用更多焊接材料。

UHV超高真空版本

该压电陶瓷堆栈具有UHV真空版本，适用于超高真空应用。在使用胶水、焊料、焊剂和电线等材料叠堆压电致动器的情况下，通过试验证明了其超低的释气速率，验证了其具超高真空兼容性。

超高真空是指压力低于10-7帕斯卡或100纳帕（≈10-9torr）。清洁度和低气体排放是维持超高真空环境真空水平的必要条件。同时因为需真空烘烤出环境中水蒸气和其他微量气体，环境高温兼容性也是实现超高真空的必要条件。

测试数据

压电材料被公认具有超高真空兼容性。当使用胶水、焊料、焊剂和电线等材料叠堆压电致动器的情况下，设备的固有真空兼容性将受到损害。本试验的目的在于估计该压电陶瓷堆栈的释气种类和释气速率。

叠堆压电致动器的尺寸为5mm×5mm×10mm，同时具有5个长度为20mm的胶水接合点。致动器配备有标准母线和两根长度为200mm的Kapton涂层多芯线。

清洁

使用工具将致动器堆叠过程和固化过程中多余的胶水除去。固化后，被用玻璃刷刷洗致动器以除去任何胶水残留物，并用丙酮擦拭干净致动器。

测试环境

根据ASTME 1559测量方法，致动器释气测试条件：

●腔室压力水平：10-10 torr = 1.33×10-10 mbar.

●测试环境温度：23℃

测试结果

●24小时候总释气重量为54.6=g/cm2

●24小时后的释气速率为2.0×10-10g/g/s，相当于4.6×10-11g/cm2/s，释气速率如下图所示。

●释放的气体主要是水蒸气（占总质量的98.7%），另外也发现了少量丙酮和可能的氟碳化合物。

分析

释放的气体中丙酮的存在可能来源于致动器组装后的清洁擦拭过程，进而认为影响较小。可能的氟碳化合物推测来源于堆叠过程中使用的胶水，且检测到的含量非常低。

结论

通过额外的清洁程序和使用超高真空兼容线缆，测试样品仅表现出了极低的释气水平，进而验证了叠堆压电致动器的超高真空兼容性。

尺寸图 (点击图片可放大查看)

尺寸图、参数表、使用说明书下载
Auto CAD PDF
Step
参数表/Specs Sheet
安装注意事项/Manual

应用案例

微点胶

光纤光栅传感器

叠堆压电陶瓷安装注意事项

只能承受轴向力
不能承受侧向力及剪切力

请将力作用于整个表面
确保力均匀分布避免点受力

为避免短路，请勿在上下表面直接加金
属片，请在金属表面加上Kapton薄片
或在陶瓷表面与金属片间加上绝缘垫片

叠堆压电陶瓷对拉力非常敏感
为提高可靠性推荐加预紧力使用

环氧树脂胶适用于压电陶瓷与其他
表面粘接。为避免陶瓷的性能受损，安
装过程应避免机械夹持及胶水粘到侧面

压电陶瓷不能承受剪切力、侧向力以及扭转力，加载于陶瓷移动端的力尽作用于陶瓷运动方向的中心，压电陶瓷的四周尽量保持不受夹持力。

压电陶瓷不能承受点受力，在安装使用过程中尽量避免边缘的挤压造成陶瓷的损坏。

产品特点

1.不能超出参数表给定电压范围使用。
2.请勿刮除叠堆陶瓷侧面涂层。
3.无预紧叠堆陶瓷不能承受拉力，推荐加载预紧力，大小为出力的十分之一。
4.叠堆陶瓷所在的环境应该保持干燥。
5.温度变化或负载变化会引起陶瓷内部充电，在使用陶瓷前，建议用几百欧姆电阻对陶瓷进行放电。
6.防止叠堆陶瓷表面接触导电或者腐蚀性物质，可用异丙醇清理表面，避免高温下接触异丙醇及过度的超声清洗。
7.红色引线接电源的正极。未引线的压电陶瓷片靠近圆点侧电极面为正极。
8.避免用力拉扯引线，操作时不要以提拉的方式移动陶瓷。
9.不要用手直接接触陶瓷树脂，以免降低陶瓷稳定性。
10.如果使用胶水固定陶瓷，请确保陶瓷与粘接面之间的胶水非常的薄，轻轻按压使之固定。

微点胶

光纤光栅传感器

储存和处理

根据压电陶瓷内部陶瓷层的厚度不同，所需的驱动电压不同，压电陶瓷片的驱动电压有三种：60V，150V，200V，可以满足不同的驱动需求。


陶瓷转接头	氧化铝转接头	金属转接头	促动器柔性转接头


钨钢垫片	热稳定散热片	促动器与平台转接座	促动器测试支架


粘镜片胶水	P34 镜片转接架	P32/ P33 镜片转接架	P32/P33 镜片转接座


P22 测试支架	P32/P33 测试支架	P34 测试支架	P31/P54 测试支架


BNC转LEMO	BNC转鱼夹	单芯LEMO座转鱼夹	单芯LEMO线


BNC连接头转鱼夹	LEMO 连接器	测试支架	磁力表座
