高压叠堆压电陶瓷是将单晶体压电陶瓷片与金属电极层交替叠堆粘接而成，标准驱动电压0~500V，0~1000V，高压叠堆陶瓷因其出力大，静电容量低等特点，适用于大负载以及加载预紧力后的动态的应用。
高压环形叠堆压电陶瓷外径大出力大，出力可达20000N，长度大位移大，位移可达130μm。
产品特点
|
|
|
|
|
|
|
|
|
|
|

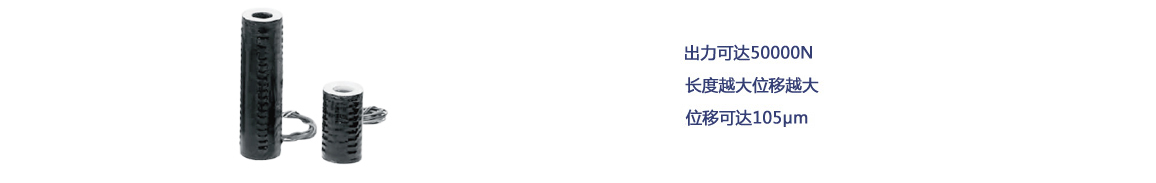

外观形状
|

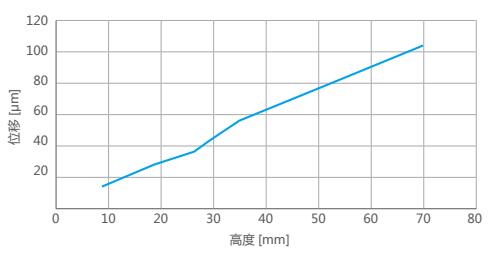

高度与位移关系
|
|
工艺结构 高压叠堆压电陶瓷是将单层压电陶瓷片进行叠堆粘接，再利用金属片将陶瓷片之间的电极连接，因此高压压电陶瓷为复合材料结构。相对于低压叠堆压电陶瓷，相同体积，静电容量比较低，在预载力的条件下动态性能好。 |
工艺特点
• 单层陶瓷厚度：0.5mm |
产品应用
|
|
|
|
|
|
|
|
|
|
| 材料及特性 （室温、小信号下） | |||
|
参数 |
标准材料HS/HT |
定制材料HP |
|
|
相对介电常数εref |
1850 |
3800 |
|
|
损耗因数10-4 |
130 |
160 |
|
|
耦合因数 |
KP |
0.62 |
0.65 |
|
K31 |
0.34 |
0.38 |
|
|
K33 |
0.72 |
0.74 |
|
|
压电系数 pm/V |
d31 |
-190 |
-275 |
|
d33 |
440 |
680 |
|
|
弹性柔顺常数 10-12m2 /N |
S11E |
18.5 |
15.8 |
|
S33E |
20.7 |
23 |
|
|
频率常数m/s |
径向 |
2020 |
1960 |
|
厚度 |
2030 |
1885 |
|
|
横向 |
1325 |
1420 |
|
|
纵向 |
1250 |
1190 |
|
|
质量因数（谐振） |
80 |
80 |
|
|
密度 g/cm³ |
7.74 |
7.83 |
|
|
居里温度 ℃ |
340 |
215 |
|
|
最高工作温度 ℃ |
200 |
90 |
|
|
比热容 Ws/°K kg |
380 |
380 |
|
|
热传导率 Ws/m·K(轴向) |
ca. 1.5 |
ca. 1.5 |
|
|
热膨胀系数 |
0~2ppm/℃ |
0~2ppm/℃ |
|
|
注：以上参数会随工作电场的变化发生显著变化。 |
|||
| 技术参数 | ||||||
|
环形型号 |
标称位移 |
长度 [mm] |
静电容量 |
刚度 |
谐振频率 |
推力 |
|
HPSt500/10-5/7 |
12/7 |
9 |
65 |
200 |
40 |
2800 |
|
HPSt500/10-5/15 |
25/17 |
18 |
180 |
100 |
25 |
2800 |
|
HPSt500/10-5/25 |
35/25 |
27 |
260 |
70 |
20 |
2800 |
|
HPSt1000/10-5/7 |
12/7 |
9 |
15 |
210 |
50 |
2800 |
|
HPSt1000/10-5/20 |
25/17 |
18 |
40 |
110 |
35 |
2800 |
|
HPSt1000/10-5/25 |
35/25 |
27 |
65 |
75 |
25 |
2800 |
|
HPSt1000/10-5/40 |
55/40 |
36 |
90 |
55 |
20 |
2800 |
|
HPSt1000/10-5/60 |
80/60 |
54 |
140 |
35 |
15 |
2800 |
|
HPSt500/15-8/7 |
12/7 |
9 |
140 |
550 |
40 |
5500 |
|
HPSt500/15-8/20 |
27/20 |
18 |
360 |
280 |
25 |
5500 |
|
HPSt500/15-8/25 |
35/25 |
27 |
520 |
180 |
20 |
4000 |
|
HPSt500/15-8/40 |
55/40 |
36 |
720 |
130 |
15 |
5500 |
|
HPSt500/15-8/60 |
80/60 |
54 |
1100 |
90 |
12 |
5500 |
|
HPSt500/15-8/80 |
105/80 |
72 |
1500 |
60 |
10 |
4000 |
|
HPSt1000/15-8/7 |
12/7 |
9 |
35 |
600 |
50 |
5500 |
|
HPSt1000/15-8/20 |
27/20 |
18 |
90 |
300 |
35 |
5500 |
|
HPSt1000/15-8/25 |
35/25 |
27 |
130 |
200 |
25 |
4000 |
|
HPSt1000/15-8/40 |
55/40 |
36 |
180 |
150 |
20 |
5500 |
|
HPSt1000/15-8/60 |
80/60 |
54 |
270 |
100 |
15 |
5500 |
|
HPSt1000/15-8/80 |
105/80 |
72 |
360 |
70 |
12 |
4000 |
|
HPSt1000/25-15/7 |
12/7 |
9 |
85 |
1200 |
50 |
13000 |
|
HPSt1000/25-15/20 |
27/20 |
18 |
210 |
600 |
35 |
13000 |
|
HPSt1000/25-15/25 |
35/25 |
27 |
310 |
400 |
25 |
13000 |
|
HPSt1000/25-15/40 |
55/40 |
36 |
420 |
300 |
20 |
13000 |
|
HPSt1000/25-15/60 |
80/60 |
54 |
650 |
180 |
15 |
13000 |
|
HPSt1000/25-15/80 |
105/80 |
72 |
900 |
130 |
12 |
13000 |
|
HPSt1000/35-25/7 |
12/7 |
9 |
120 |
2000 |
50 |
20000 |
|
HPSt1000/35-25/20 |
27/20 |
18 |
300 |
1000 |
35 |
20000 |
|
HPSt1000/35-25/25 |
35/25 |
27 |
450 |
700 |
25 |
20000 |
|
HPSt1000/35-25/40 |
55/40 |
36 |
600 |
500 |
20 |
20000 |
|
HPSt1000/35-25/60 |
80/60 |
54 |
900 |
350 |
15 |
20000 |
|
HPSt1000/35-25/80 |
105/80 |
72 |
1300 |
250 |
12 |
20000 |
|
HPSt1000/35-25/100 |
130/100 |
90 |
1800 |
160 |
10 |
20000 |
*HPSt500 : 标称位移是在 0~500V 驱动电压下的位移行程，行程是在 -100V~500V，对于高可靠的长期使用，建议驱动电压在 0~400V。
HPSt1000 : 标称位移是在0~1000V驱动电压下的位移行程，行程是在-200V~1000V，对于高可靠的长期使用，建议驱动电压在0~800V。
注：安装预紧力一般不超过出力的20%。
| 叠堆压电陶瓷安装注意事项 | ||
|
只能承受轴向力 |
请将力作用于整个表面 |
为避免短路，请勿在上下表面直接加金 |
|
叠堆压电陶瓷对拉力非常敏感 |
环氧树脂胶适用于压电陶瓷与其他 |
|
 |
压电陶瓷不能承受剪切力、侧向力以及扭转力，加载于陶瓷移动端的力尽作用于陶瓷运动方向的中心，压电陶瓷的四周尽量保持不受夹持力。
压电陶瓷不能承受点受力，在安装使用过程中尽量避免边缘的挤压造成陶瓷的损坏。
|
|
产品特点
1.不能超出参数表给定电压范围使用。
2.请勿刮除叠堆陶瓷侧面涂层。
3.无预紧叠堆陶瓷不能承受拉力，推荐加载预紧力，大小为出力的十分之一。
4.叠堆陶瓷所在的环境应该保持干燥。
5.温度变化或负载变化会引起陶瓷内部充电，在使用陶瓷前，建议用几百欧姆电阻对陶瓷进行放电。
6.防止叠堆陶瓷表面接触导电或者腐蚀性物质，可用异丙醇清理表面，避免高温下接触异丙醇及过度的超声清洗。
7.红色引线接电源的正极。未引线的压电陶瓷片靠近圆点侧电极面为正极。
8.避免用力拉扯引线，操作时不要以提拉的方式移动陶瓷。
9.不要用手直接接触陶瓷树脂，以免降低陶瓷稳定性。
10.如果使用胶水固定陶瓷，请确保陶瓷与粘接面之间的胶水非常的薄，轻轻按压使之固定。
|
|
|
|
|
|
