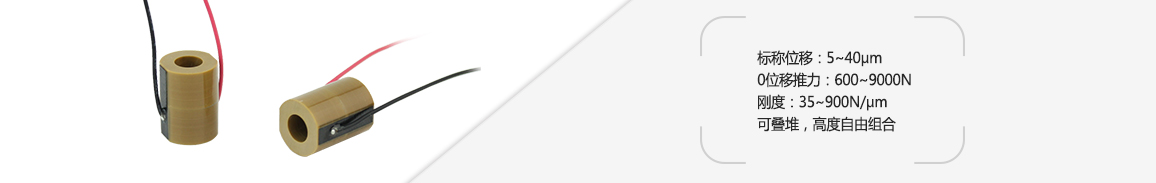

国产材料环形共烧压电陶瓷 0-150V当前位置:产品首页 >> 环形叠堆压电陶瓷>>国产材料环形共烧压电陶瓷 0-150V
  • 产品介绍
  • 注意事项
  • 价格及周期
  • 意见反馈
    技术参数
型号
外径OD[1]
[mm]±0.1mm
内径ID[1]
[mm]±0.1mm
高度H[1]
[mm]±0.05mm
标称位移[2]
[µm]±10%
驱动电压
[V]
0位移推力
[N]
刚度
[N/µm]±20%
静电容量
[µF]±20%
@1V、1kHz
谐振频率
[kHz]±20%
HXmt150/5-2.5/6 Φ5 Φ2.5 6 5 150 600 120 0.2 250
HXmt150/5-2.5/10 Φ5 Φ2.5 10 10 150 700 70 0.3 150
HXmt150/5-2.5/18 Φ5 Φ2.5 18 20 150 700 35 0.6 83
HXmt150/8-4.5/10 Φ8 Φ4.5 10 10 150 1300 130 0.5 150
HXmt150/8-4.5/18 Φ8 Φ4.5 18 20 150 1300 65 0.9 83
HXmt150/9.5-5.5/10 Φ9.5 Φ5.5 10 10 150 1500 150 0.72 150
HXmt150/10-5.5/10 Φ10 Φ5.5 10 10 150 1500 150 0.72 150
HXmt150/12-5/20 Φ12 Φ5 20 20 150 3400 170 3.6 75
HXmt150/12-6/10 Φ12 Φ6 10 10 150 3000 220 1.5 150
HXmt150/12-6/16 Φ12 Φ6 16 18 150 3000 122 2.4 94
HXmt150/12-6/20 Φ12 Φ6 20 22 150 3000 100 3 75
HXmt150/13-4/20 Φ13 Φ4 20 22 150 3600 163 4.4 75
HXmt150/20-9/10 Φ20 Φ9 10 10 150 6000 600 4 150
HXmt150/20-9/15 Φ20 Φ9 15 15 150 6000 400 6.1 100
HXmt150/20-9/20 Φ20 Φ9 20 20 150 6000 300 8.2 75
HXmt150/20-15/6 Φ20 Φ15 6 5 150 4000 800 1.8 250
HXmt150/20-15/12 Φ20 Φ15 12 10 150 4000 400 3.6 125
HXmt150/20-15/24 Φ20 Φ15 24 24 150 4000 400 3.6 63
HXmt150/26-19/18 Φ26 Φ19 18 20 150 7200 360 9 83
HXmt200/13-4/20 Φ13 Φ4 20 20 200 3600 180 3 74
HXmt200/20-15/6 Φ20 Φ15 6 5 200 4000 800 0.9 250
HXmt200/26-19/18 Φ26 Φ19 18 20 200 7200 360 5 80
HXmt200/13-4/40 Φ13 Φ4 40 40 200 3600 90 5.6 37
HXmt200/26-19/35 Φ26 Φ19 35 35 200 7200 205 9.3 43
HXmt250/25-15/10 Φ25 Φ15 10 10 250 9000 900 5 150
HXmt250/12-3/20 Φ12 Φ3 20 20 250 3500 175 2.8 75
HXmt250/25-15/30  Φ25 Φ15 30 30 250 9000 300 8.5 50
HXmt1000/25-15/30  Φ25 Φ15 30 30 1000 8600 280 2 50

注:

[1]外形尺寸仅代表裸陶瓷尺寸,不包含导线、焊点、外衣层等相关尺寸,选购时请和销售工程师做好确认;

[2]标称位移为满驱动电压下行程,对于高可靠的长期应用,建议驱动电压为150V的在0~120V范围内使用,200V的在0~160V范围内使用,250V的在0~200V范围内使用,1000V的在0~800V范围内使用;

除以上规格外,产品外形尺寸、性能要求可接受客户定制。

     尺寸图 (点击图片可放大查看)
点 击图片可放大查看

     尺寸图、参数表、使用说明书下载
Auto CAD PDF
Step
参数表/Specs Sheet
使用说明书/Manual


    叠堆压电陶瓷安装注意事项

只能承受轴向力
不能承受侧向力及剪切力

请将力作用于整个表面
确保力均匀分布避免点受力

为避免短路,请勿在上下表面直接加金
属片,请在金属表面加上Kapton薄片
或在陶瓷表面与金属片间加上绝缘垫片

叠堆压电陶瓷对拉力非常敏感
为提高可靠性推荐加预紧力使用

环氧树脂胶适用于压电陶瓷与其他
表面粘接。为避免陶瓷的性能受损,安
装过程应避免机械夹持及胶水粘到侧面


压电陶瓷不能承受剪切力、侧向力以及扭转力,加载于陶瓷移动端的力尽作用于陶瓷运动方向的中心,压电陶瓷的四周尽量保持不受夹持力。


压电陶瓷不能承受点受力,在安装使用过程中尽量避免边缘的挤压造成陶瓷的损坏。





产品特点


1.不能超出参数表给定电压范围使用。
2.请勿刮除叠堆陶瓷侧面涂层。
3.无预紧叠堆陶瓷不能承受拉力,推荐加载预紧力,大小为出力的十分之一。
4.叠堆陶瓷所在的环境应该保持干燥。
5.温度变化或负载变化会引起陶瓷内部充电,在使用陶瓷前,建议用几百欧姆电阻对陶瓷进行放电。
6.防止叠堆陶瓷表面接触导电或者腐蚀性物质,可用异丙醇清理表面,避免高温下接触异丙醇及过度的超声清洗。
7.红色引线接电源的正极。未引线的压电陶瓷片靠近圆点侧电极面为正极。
8.避免用力拉扯引线,操作时不要以提拉的方式移动陶瓷。
9.不要用手直接接触陶瓷树脂,以免降低陶瓷稳定性。
10.如果使用胶水固定陶瓷,请确保陶瓷与粘接面之间的胶水非常的薄,轻轻按压使之固定。
