高压环形压电促动器驱动电压为500V、1000V，中心具有通孔、金属壳体封装的环形促动器。标配镜片连接帽方便镜片固定安装。
产品特点
|
|
|
|
|
透光孔径
|
高压驱动
|
| 技术参数 | ||||||
|
型号 |
标称行程 |
长度L |
静电容量 |
刚度 |
谐振频率 |
标称推力/拉力 |
|
HPSt500/10-5/7 VS18 |
12/7 |
24 |
65 |
200 |
30 |
2800/200 |
|
HPSt500/10-5/20 VS18 |
27/20 |
33 |
180 |
100 |
25 |
2800/200 |
|
HPSt500/10-5/25 VS18 |
35/25 |
42 |
260 |
70 |
20 |
2800/200 |
|
HPSt1000/10-5/7 VS18 |
12/7 |
24 |
15 |
210 |
35 |
2800/200 |
|
HPSt1000/10-5/20 VS18 |
27/20 |
33 |
40 |
110 |
27 |
2800/200 |
|
HPSt1000/10-5/25 VS18 |
35/25 |
42 |
65 |
75 |
22 |
2800/200 |
|
HPSt1000/10-5/40 VS18 |
55/40 |
54 |
90 |
55 |
20 |
2800/200 |
|
HPSt1000/10-5/60 VS18 |
80/60 |
69 |
140 |
35 |
17 |
2800/200 |
*HPSt500：标称行程是在0~500V驱动电压下的位移行程，行程是在-100V~500V，对于高可靠的长期使用，建议驱动电压在0~400V。
HPSt1000：标称行程是在0~1000V驱动电压下的位移行程，行程是在-200V~1000V，对于高可靠的长期使用，建议驱动电压在0~800V。
注：安装预紧力一般不超过出力的20%。
|
|
应用案例
|
PCR检测
|
笼式结构
|
低温真空
|
|

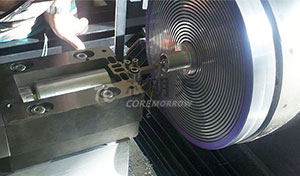

导光板模具精密撞点设备
|
激光稳定系统
|
3D光纤端面检测/光学移相
|
|
振动激励
|
锡膏厚度检测
|
|
|
|
|
|
|
陶瓷转接头 |
氧化铝转接头 |
金属转接头 |
促动器柔性转接头 |
|
|
|
|
|
|
钨钢垫片 |
热稳定散热片 |
促动器与平台转接座 |
促动器测试支架 |
|
|
|
|
|
|
粘镜片胶水 |
P34 镜片转接架 |
P32/ P33 镜片转接架 |
P32/P33 镜片转接座 |
|
|
|
|
|
|
P22 测试支架 |
P32/P33 测试支架 |
P34 测试支架 |
P31/P54 测试支架 |
|
|
|
|
|
|
BNC转LEMO |
BNC转鱼夹 |
单芯LEMO座转鱼夹 |
单芯LEMO线 |
|
|
|
|
|
|
BNC连接头转鱼夹 |
LEMO 连接器 |
测试支架 |
磁力表座 |
