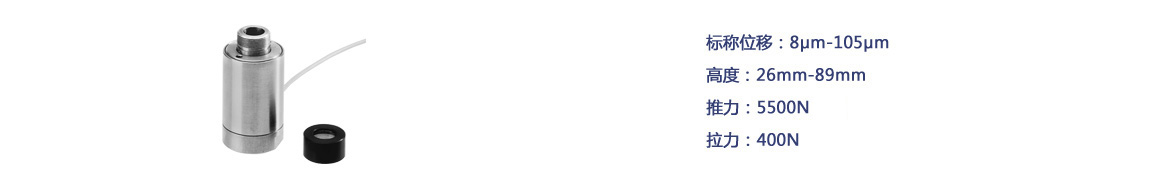

高压环形压电陶瓷促动器驱动电压为500V、1000V,中心具有通孔、金属壳体封装的环形促动器。标配镜片连接帽方便镜片固定安装。
产品特点
|
|
|
透光孔径 ![]() |
高压驱动 ![]() |
技术参数 | ||||||
型号 |
标称行程 |
长度L |
静电容量 |
刚度 |
谐振频率 |
标称推力/拉力 |
HPSt500/15-8/7 VS22 |
13/8 |
26 |
140 |
550 |
30 |
5500/400 |
HPSt500/15-8/20 VS22 |
27/20 |
35 |
360 |
280 |
25 |
5500/400 |
HPSt500/15-8/25 VS22 |
35/25 |
44 |
520 |
180 |
20 |
5500/400 |
HPSt500/15-8/40 VS22 |
55/40 |
53 |
720 |
130 |
15 |
5500/400 |
HPSt500/15-8/60 VS22 |
80/60 |
71 |
1100 |
90 |
12 |
5500/400 |
HPSt500/15-8/80 VS22 |
105/80 |
89 |
1500 |
60 |
10 |
5500/400 |
HPSt1000/15-8/7 VS22 |
13/8 |
26 |
35 |
600 |
35 |
5500/400 |
HPSt1000/15-8/20 VS22 |
27/20 |
35 |
90 |
300 |
27 |
5500/400 |
HPSt1000/15-8/25 VS22 |
35/25 |
44 |
130 |
200 |
22 |
5500/400 |
HPSt1000/15-8/40 VS22 |
55/40 |
53 |
180 |
150 |
17 |
5500/400 |
HPSt1000/15-8/60 VS22 |
80/60 |
71 |
270 |
100 |
14 |
5500/400 |
HPSt1000/15-8/80 VS22 |
105/80 |
89 |
360 |
70 |
12 |
5500/400 |
*HPSt500: 标称行程是在 0~500V 驱动电压下的位移行程,最大行程是在 -100V~500V,对于高可靠的长期使用,建议驱动电压在 0~400V。
HPSt1000: 标称行程是在 0~1000V 驱动电压下的位移行程,最大行程是在 -200V~1000V,对于高可靠的长期使用,建议驱动电压在 0~800V。 选择闭环控制,线性度、重复定位精度高。安装预紧力一般不超过出力的 20%。
|
|
