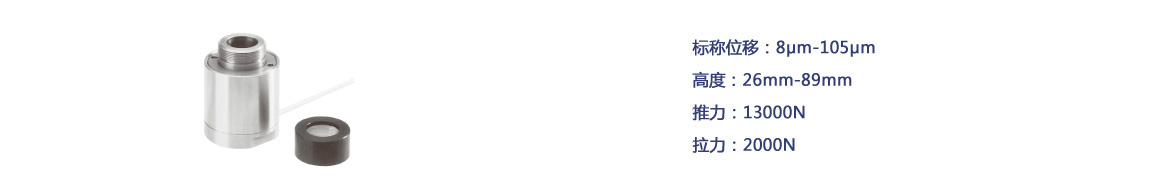

高压环形压电陶瓷促动器驱动电压为500V、1000V,中心具有通孔、金属壳体封装的环形促动器。标配镜片连接帽方便镜片固定安装。
产品特点
位移105μm |
开环/闭环可选 |
可承受拉力 |
透光孔径 |
高压驱动 |
技术参数 | ||||||
型号 |
标称行程 |
长度L |
静电容量 |
刚度 |
谐振频率 |
标称推力/拉力 |
HPSt1000/25-15/7 VS35 |
13/8 |
26 |
85 |
1200 |
40 |
13000/2000 |
HPSt1000/25-15/20 VS35 |
27/20 |
35 |
210 |
600 |
30 |
13000/2000 |
HPSt1000/25-15/25 VS35 |
35/25 |
44 |
320 |
400 |
25 |
13000/2000 |
HPSt1000/25-15/40 VS35 |
55/40 |
53 |
420 |
300 |
20 |
13000/2000 |
HPSt1000/25-15/60 VS35 |
80/60 |
71 |
650 |
180 |
15 |
13000/2000 |
HPSt1000/25-15/80 VS35 |
105/80 |
89 |
900 |
130 |
12 |
13000/2000 |
*HPSt500:标称行程是在0~500V驱动电压下的位移行程,行程是在-100V~500V,对于高可靠的长期使用,建议驱动电压在0~400V。
HPSt1000:标称行程是在0~1000V驱动电压下的位移行程,行程是在-200V~1000V,对于高可靠的长期使用,建议驱动电压在0~800V。
注:安装预紧力一般不超过出力的20%。
|
|
应用案例
PCR检测 |
笼式结构 |
低温真空 |
导光板模具精密撞点设备 |
激光稳定系统 |
3D光纤端面检测/光学移相 |
振动激励 |
锡膏厚度检测 |
