产品特点


 行程 30μm 至 2mm 可选

 出力可高达 540N

 空载谐振频率可高达 3150Hz

 纳米级分辨率


安装简便

机构放大式促动器具有机械安装接口,用户安装方便。

动态操作

对于动态条件,要求系统能够产生或处理较大的加速度,促动器就需要具有快的反应及可靠性,芯明天机构放大式促动器内部采用高性能压电叠堆陶瓷,具有高谐振频率、快响应速度、高可靠性、高稳定性等特点。 另外,在动态使用时,考虑加载情况。

可定制

P机构放大式促动器,可接受尺寸、参数等定制,例如将两个促动器进行并联,以获得大位移,或进行夹取、开关操作等。


产品应用


视光学:

 探针扫描

 光学透镜的定位

 光开关

 微扫描

 晶片测试

 天文学

 聚焦定位

 激光腔调谐

 光纤的耦合和形变

 FBG(光纤布拉格光栅)的形变

 斩波器

 干涉仪

 PDP晶体切割

 调制器等





机械学:

 光纤拉伸

 工具定位

 取放工具

 金刚石车削

 椭圆活塞加工

 阻尼

 动态控制

 新一代超声波或声波振动

 NDT

 器件疲劳度监测





流体学:

 比例阀

 泵

 测流技术

 喷墨技术

 注射器

 液滴发生器



    技术参数

运动自由

标称行程范围

[μm±20%]

载谐振频率[Hz±20%]

运动方向出力

[N]

刚度

[N/um±20%]

电容

[μF±20%]

闭环

参数表下载

Step

30A2

X

30

3150

6

0.2

0.075

可选

35A2

X

35

1900

9

0.26

0.17

可选

/

50A2

X

50

2000

7

0.14

0.125

可选

/

70A5

X

70

900

49

0.7

1.8

可选

/

80A5

X

80

700

32

0.4

1.8

可选

/

95A10

X

95

350

540

5.7

21.6

可选

/

115A10

X

115

1050

253

2.2

21.6

可选

/

120A14

X

120

400

54

0.45

29

可选

/

125A5

X

125

1150

25

0.2

3.6

可选

/

130A5

X

130

900

7.8

0.06

1.8

可选

/

180A5

X

180

750

18

0.1

3.6

可选

/

200A10

X

200

600

60

0.3

21.6

可选

/

230A10

X

230

200

59.8

0.26

43

可选

/

240A5

X

240

600

12

0.05

3.6

可选

/

300A10

X

300

450

69

0.23

21.6

可选

/

400A7

X

400

300

16

0.04

10.8

可选

/

500A10

X

500

390

22.5

0.045

43

可选

/

550A14

X

550

210

126.5

0.23

130

可选

/

700A7

X

600

530

3.6

0.006

10.8

可选

/

900A10

X

720

280

36

0.05

43

可选

/

1000A14

X

800

220

112

0.14

130

可选

/

1500A10

X

1200

160

12

0.01

43

可选

/

2000A10

X

1600

190

11.2

0.007

43

可选

/

*标称行程是在0~150V的驱动电压下的位移行程;对于高可靠的长期使用,建议驱动电压在0~120V。

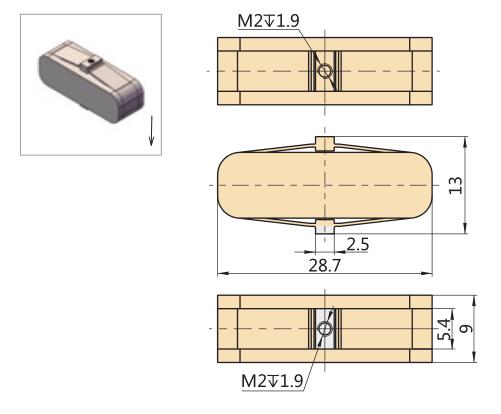

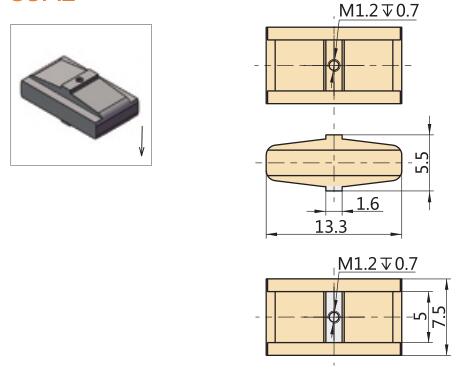

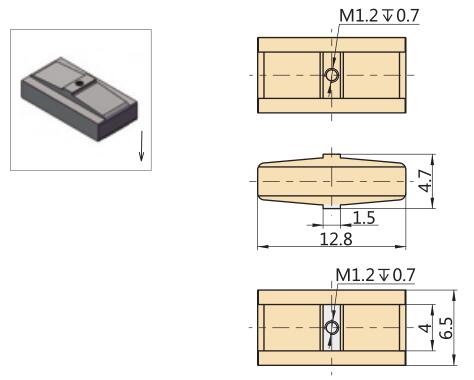

    30A2尺寸图 (点击图片可放大查看)
点击图片可放大查看
    35A2尺寸图 (点击图片可放大查看)
点击图片可放大查看
    50A2尺寸图 (点击图片可放大查看)
点击图片可放大查看
    70A5尺寸图 (点击图片可放大查看)
点击图片可放大查看
    80A5尺寸图 (点击图片可放大查看)
点击图片可放大查看
    95A10尺寸图 (点击图片可放大查看)
点击图片可放大查看
    115A10尺寸图 (点击图片可放大查看)
点击图片可放大查看
    120A14尺寸图 (点击图片可放大查看)
点击图片可放大查看
    125A5尺寸图 (点击图片可放大查看)
点击图片可放大查看
    130A5尺寸图 (点击图片可放大查看)
点击图片可放大查看
    180A5尺寸图 (点击图片可放大查看)
点击图片可放大查看
    200A10尺寸图 (点击图片可放大查看)
点击图片可放大查看
    230A10尺寸图 (点击图片可放大查看)
点击图片可放大查看
    240A5尺寸图 (点击图片可放大查看)
点击图片可放大查看
    300A10尺寸图 (点击图片可放大查看)
点击图片可放大查看
    400A7尺寸图 (点击图片可放大查看)
点击图片可放大查看
    550A14尺寸图 (点击图片可放大查看)
点击图片可放大查看
    500A10尺寸图 (点击图片可放大查看)
点击图片可放大查看
    700A7尺寸图 (点击图片可放大查看)
点击图片可放大查看
    900A10尺寸图 (点击图片可放大查看)
点击图片可放大查看
    1000A14尺寸图 (点击图片可放大查看)
点击图片可放大查看
    1500A10尺寸图 (点击图片可放大查看)
点击图片可放大查看
    2000A10尺寸图 (点击图片可放大查看)
点击图片可放大查看
    尺寸图、三维图、使用说明书下载
