H01 系列光纤相位调制器当前位置:产品首页 >> 机构放大式促动器>>H01 系列光纤相位调制器
  • 产品介绍
  • 应用
  • 相关控制器
  • 价格及周期
  • 意见反馈

H01.6/20/80 系列光纤相位调制器是专为光纤拉伸应用而设计的压电式运动机构,它的原理是通过 120 度平分放置的三支压电陶瓷叠堆的致动作用,引起铰链结构向外部扩张,使得外径膨胀,从而拉伸缠绕于外径凹槽内的光纤。


产品特点


 径向标称行程5.6/15/64μm

  电容式闭环传感器

  空载谐振频率可达9500Hz


应用实例-光纤缠绕后效果图

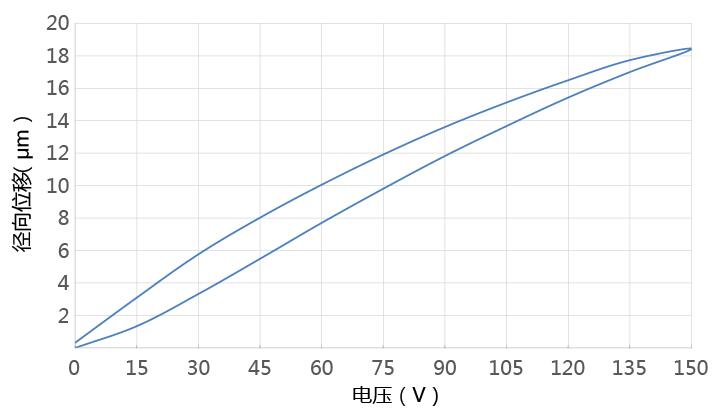

H01.20径向位移与电压曲线

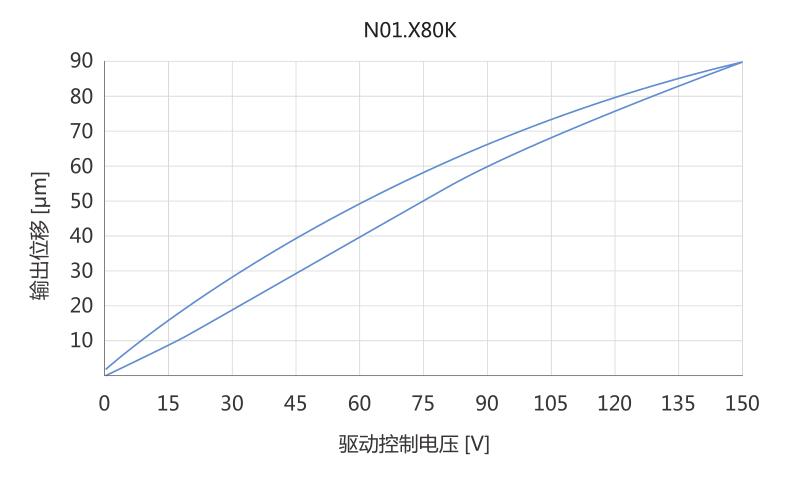

H01.80径向位移与电压曲线


产品应用


 光纤拉伸

  光纤传感器

  光纤光强、光波长等调节

    技术参数

型号

H01.80

H01.20

H01.6

单位

运动自由度

径向膨胀

径向膨胀

径向膨胀



径向标称行程范围0~+120 V

径向 64

15

5.6

µm±20%

光纤/圈 336

80

28

µm±20%,计算值

径向最大行程范围0~+150 V

径向 80

18.5

7

µm±20%

光纤/圈 420

100

35

µm±20%,计算值

分辨率

径向 4

1

0.5

nm

光纤/圈 20

5

2.5

nm,计算值

径向最大推力

160

600

250

N

空载谐振频率

740

3975

9500

Hz±20%

径向刚度

3

30

30

N/μm±20%

静电容量

5.4

5.4

1.2

μF±20%

材质


钛、铝



重量

220

280

60

g±5%

外形尺寸

Ø80×14

Ø80×19.5

Φ55×8

mm

* 标称行程是在 0~120V 的驱动电压下的位移行程,最大驱动电压可在 -20V~150V;对于高可靠的长期使用,建议驱动电压在 0~120V。以上参数是采用 E00 系列压电控制器测得。

     H01.80尺寸图 (点击图片可放大查看)
点 击图片可放大查看

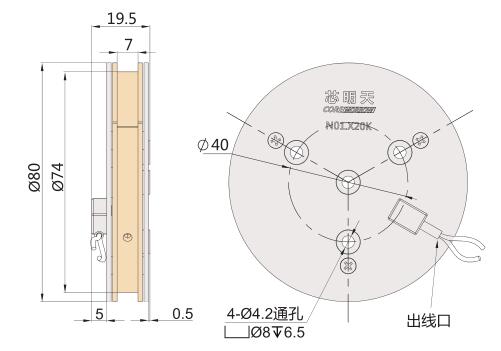

     H01.20尺寸图 (点击图片可放大查看)
点 击图片可放大查看

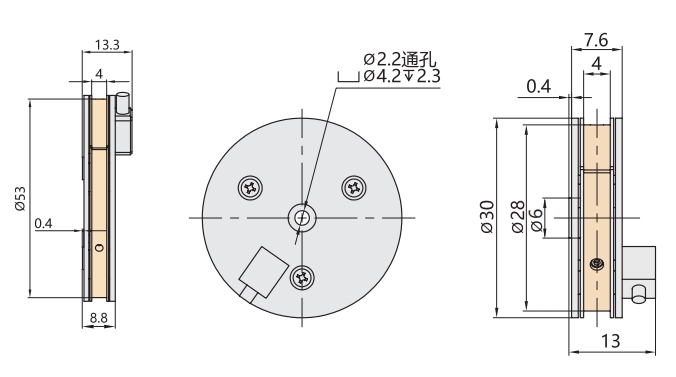

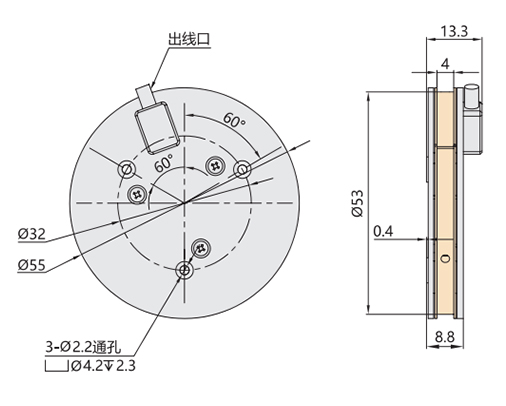

     H01.6尺寸图 (点击图片可放大查看)
点 击图片可放大查看
     尺寸图、参数表、使用说明书下载
Auto CAD PDF

H01.6

H01.20

H01.80

Step

H01.6

H01.20

H01.80

参数表/Specs Sheet

H01.6

H01.20

H01.80

使用说明书/Manual


应用案例

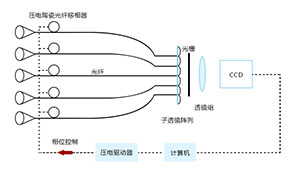

自适应光学综合孔径成像技术/光学移相


自适应光学综合孔径成像技术/光学移相
