NAC机构放大促动器当前位置:产品首页 >> 机构放大式促动器>>NAC机构放大促动器
  • 产品介绍
  • 价格及周期
  • 意见反馈

NAC 系列压电放大促动器是基于低压压电陶瓷堆栈,非常适用于需要具有温度稳定性和高共振频率的较轻型促动器的系统。独特的结构使促动器外形更紧凑。较轻的重量和优化的刚度意味着更高的机械共振,允许更高频率的操作。


产品特点


 高共振频率,工作带宽高

 推拉具有相同的性能水平

 非磁性

 质量轻、刚度优化

 可选高真空版本

 温度稳定

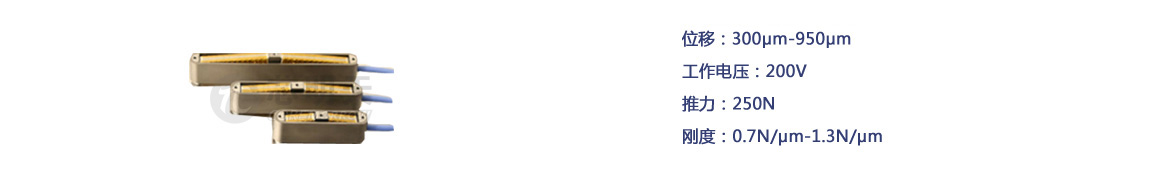

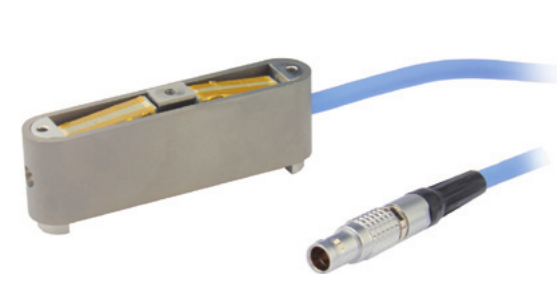

产品实物图

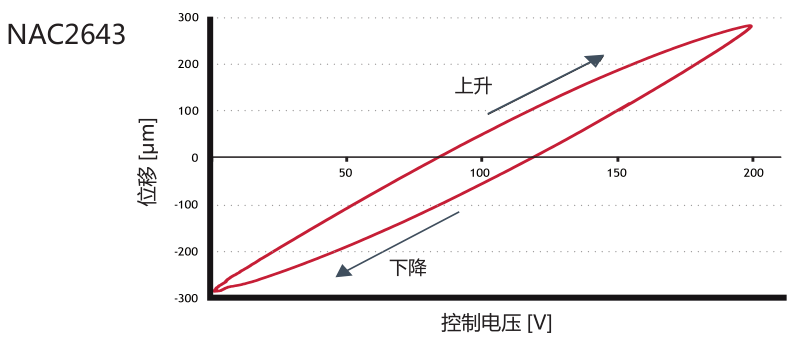

位移曲线(迟滞)

负载能力曲线

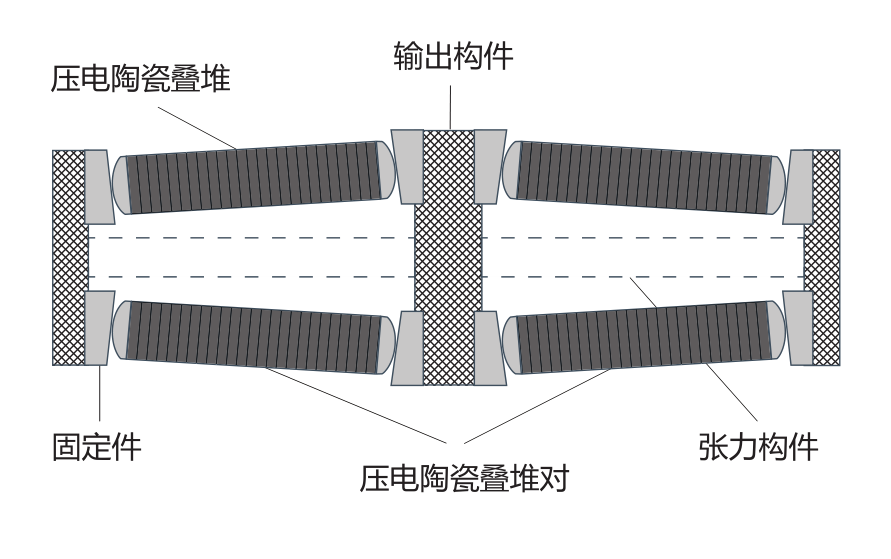

原理

    NAC 系列压电放大促动器基于四个压电陶瓷叠堆,成对连接。每个压电陶瓷叠堆在其末端以铰链式的连接,并以小角度保持在适当位置。
    当施加在一对压电陶瓷叠堆上的电压增加时,在另一对压电陶瓷叠堆上的电压减小。
    这有助于输出构件在一个方向上的移动。需要注意的是,在自由位移的情况下,压电陶瓷叠堆中的张力与张力构件中的张力(预载荷)保持几乎恒定。这意味着应变能量直接从压电陶瓷叠堆传递到输出。此外,该结构不会承受高弯曲质量,因此不易疲劳。

原理

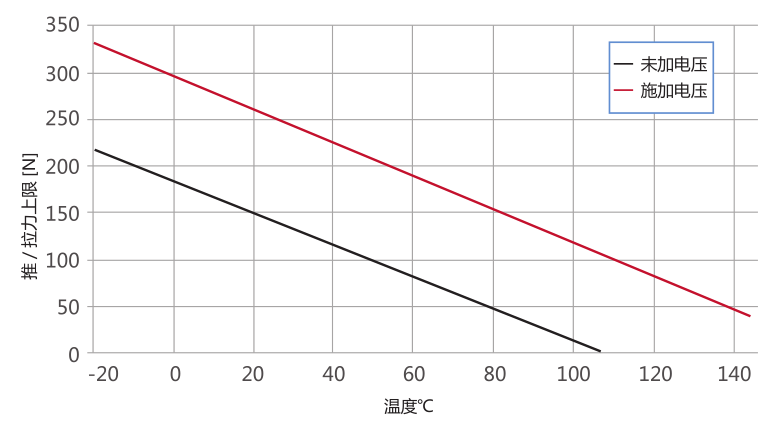

温度稳定


适用于内螺纹柱形压电陶瓷促动器。在温度变化时,陶瓷和组件中的其他材料之间的不同热膨胀将导致力重新分配的变化。这将导致内部预载的变化。然而,NAC 系列压电放大促动器不会因温度的变化导致输出位移的变化。

    技术参数

型号

NAC2641

NAC2643

NAC2645

单位

宽W

14

14

14

mm±0.1

长L

70.5

102.4

134.2

mm±0.1

26.1/24.2

28.1/24.2

29.5/30.6

mm±0.3

工作电压

200

200

200

V

位移(驱动电压下)

300或±150

625 或± 312.5

950 或±475

μm±15%

刚度(中间位置,达0.25kN)

1.3

0.9

0.7

N/μm±15%

推力(施加偏置电压、室温)

0.25

0.25

0.25

kN

重量

84+60(引线)

122+60

160+60

g±10%

空载谐振频率

1700

1100

850

Hz

静电容量(1Vrms,0.5kHz)

2*3.6

2*6.5

2*10

μF±15%

工作温度范围

-20~+150

-20~+150

-20~+150

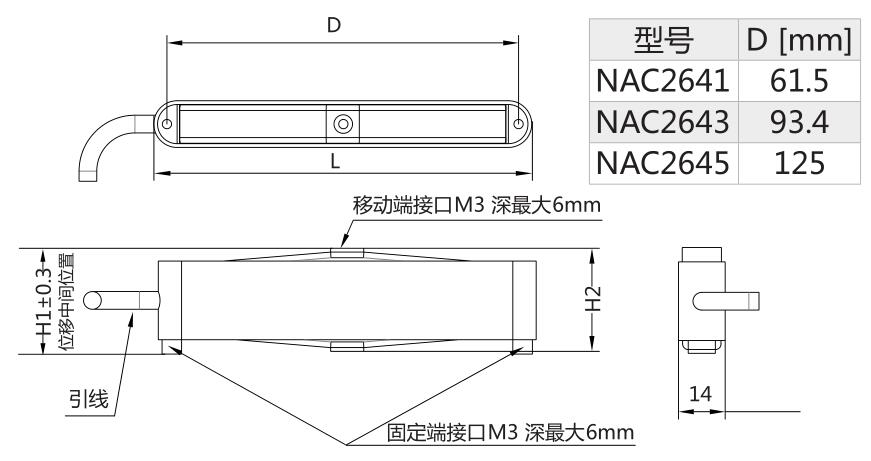

     尺寸图 (点击图片可放大查看)
点击图片可放大查看
     三维图演示
     三维图演示
     三维图演示
     尺寸图、参数表、使用说明书下载
Auto CAD PDF

NAC2641

NAC2643

NAC2645

Step

NAC2641

NAC2643

NAC2645

参数表/Specs Sheet

NAC2641

NAC2643

NAC2645

使用说明书/Manual
