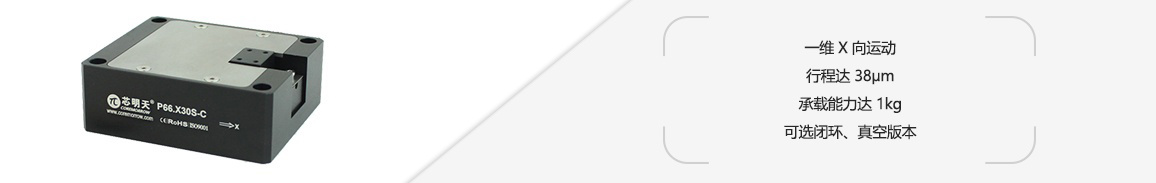

产品特点
|
|
|
|
|
典型应用
|
|
|
|
|
|
|
|
|
|
| 技术参数 | ||||
|
型号 |
P66.X30S-C |
P66.X30K-C |
单位 |
|
|
运动自由度 |
X |
X |
|
|
|
驱动控制 |
1路驱动，1路传感 |
1路驱动 |
|
|
|
传感器类型 |
SGS |
- |
|
|
|
行程范围 |
0~120 V |
30 |
30 |
µm±10% |
|
0~150 V |
38 |
38 |
µm±10% |
|
|
分辨率 |
1 |
0.5 |
nm |
|
|
闭环线性度 |
0.1 |
- |
%F.S. |
|
|
闭环重复定位精度 |
0.1 |
- |
%F.S. |
|
|
运动方向刚度 |
10 |
10 |
N/µm |
|
|
空载谐振频率 |
2000 |
2000 |
Hz±20% |
|
|
闭 / 开环空载阶跃时间 |
5 |
1.5 |
ms±20% |
|
|
运动方向推/拉力 |
200/10 |
200/10 |
N |
|
|
承载能力 |
水平安装 |
1 |
1 |
kg |
| 立式安装 | 0.3 | 0.3 | kg | |
| 倒置安装 | 1 | 1 | kg | |
|
静电容量 |
3.6 |
3.6 |
μF±10% |
|
|
材质 |
铝 |
铝 |
|
|
|
重量 |
193 |
193 |
g±5% |
|
| 安装方向 |
水平安装 |
立式安装 |
倒置安装 |
| 释义 |
将PZT平台水平放置安装，运动面位于PZT
平台的上方，运动面与水平面平行。 PS：参数表中承载能力默认方向 |
将PZT平台立式放置安装，运动面与重力方向平行 PS：存在多种立式安装方式，技术参数对应最低承载 |
将PZT平台水平放置，但运动面位于定位台的下方 |
| 示意图 |
 |
 |
 |
| 备注 |
当安装方式选择为立式安装时，需注意出线口 |
||
应用案例
|
硬盘测试
|
显微镜探针校准
|
迈克尔逊干涉仪
|
