XD780 系列大负载压电纳米定位台可实现一维 X 向 运动，有 50μm、150μm 和 200μm 三种行程可选。 平台内部采用无摩擦柔性铰链导向机构，一体化的 结构设计。内置高性能压电陶瓷，可实现 200μm 位移。闭环版本全桥设计避免了温度的漂移，确保 了纳米级定位精度。
产品特点
|
|
|
|
|
|
|
|
|
|
|

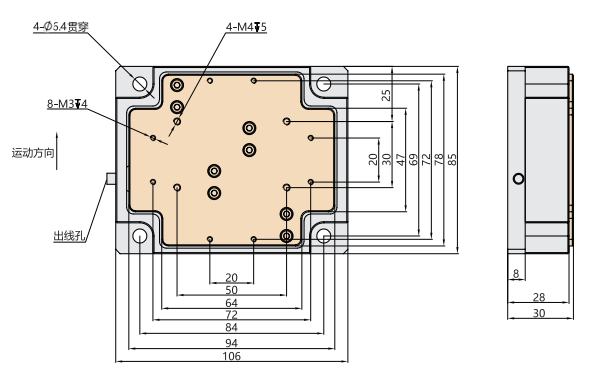

XD780.50
|

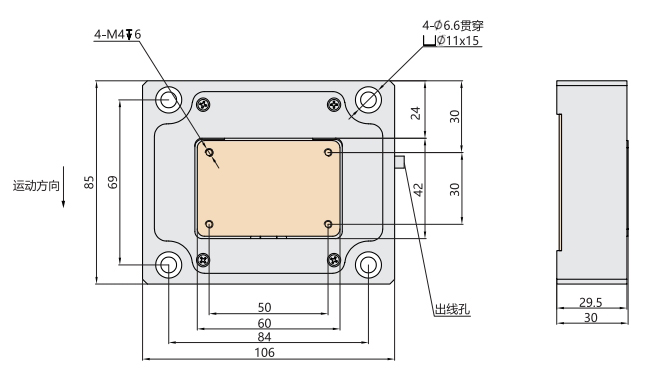

XD780.150/200
|

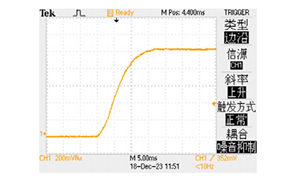

带载阶跃时间 XD780.50S 负载5kg（1V）闭环上升的阶跃时间为15ms。
|
|

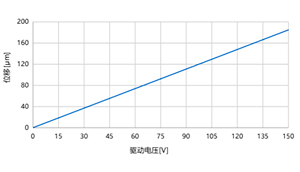

闭环曲线 -XD780.150S
|
Z向多头物镜调焦
|
Z向多头物镜调焦
|
典型应用
|
|
|
|
|
|
|
|
|
|
| 技术参数 | |||||
|
型号 |
尾缀S-闭环 |
XD780.50S |
XD780.150S |
XD780.200S |
单位 |
|
运动自由度 |
X |
X |
X |
|
|
|
驱动控制 |
1路驱动，1路传感 |
1路驱动，1路传感 |
1路驱动，1路传感 |
|
|
|
标称行程范围（0~120V） |
40 |
120 |
160 |
μm±10% |
|
|
Max.行程范围（0~150V） |
50 |
150 |
200 |
μm±10% |
|
|
驱动形式 |
直驱机构式 |
放大机构式 |
放大机构式 |
|
|
|
传感器类型 |
SGS/- |
SGS/- |
SGS/- |
|
|
|
分辨率 |
2/0.5 |
5/1.5 |
7/2 |
nm |
|
|
线性度 |
0.01/- |
0.03/- |
0.05/- |
%F.S. |
|
|
重复定位精度 |
0.02/- |
0.01/- |
0.02/- |
%F.S. |
|
|
承载能力 |
水平安装 |
5 |
5 |
5 |
kg |
|
立式安装 |
5 |
5 |
5 |
||
|
倒置安装 |
5 |
5 |
5 |
||
|
空载谐振频率 |
2200 |
760 |
700 |
Hz±20% |
|
|
带载谐振频率@5kg |
160 |
100 |
85 |
Hz±20% |
|
|
阶跃时间 |
15@5kg（1V）/7.5 |
30/4 |
50@5kg（1V）/10
|
ms±20% |
|
|
静电容量 |
10.2 |
27.2 |
27.2 |
μF±20% |
|
|
材质 |
钢、铝 |
钢、铝 |
钢、铝 |
|
|
|
重量（含线） |
450 |
1000 |
＜1051 |
g±5% |
|
| 安装方向 |
水平安装 |
立式安装 |
倒置安装 |
| 释义 |

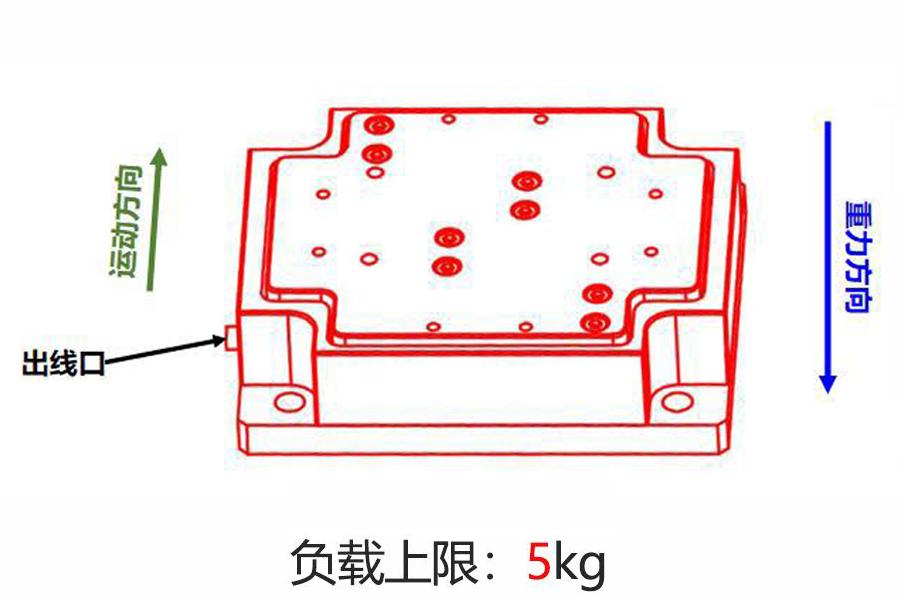

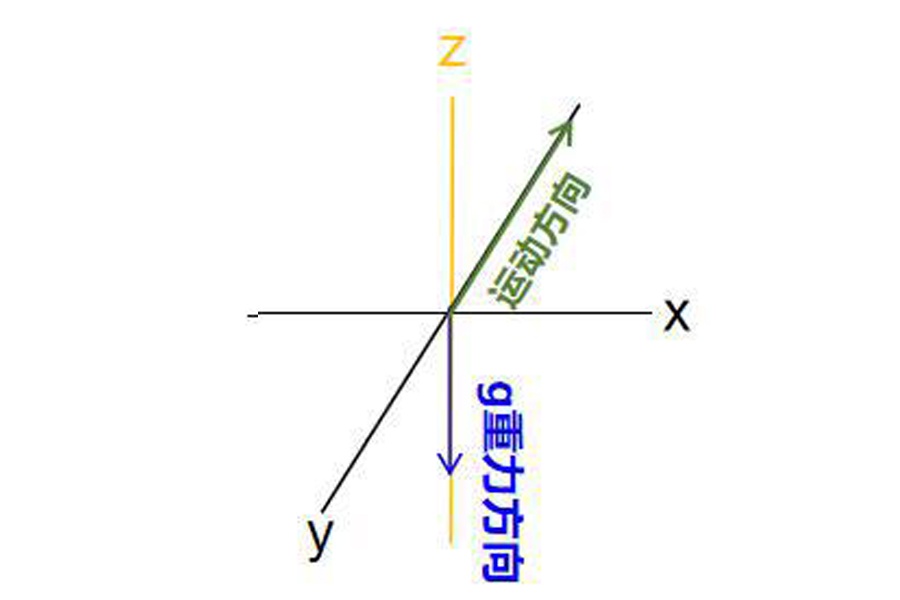

将PZT平台水平放置安装，运动面位于PZT
平台的上方，运动面与水平面平行。 PS：参数表中承载能力默认方向 |

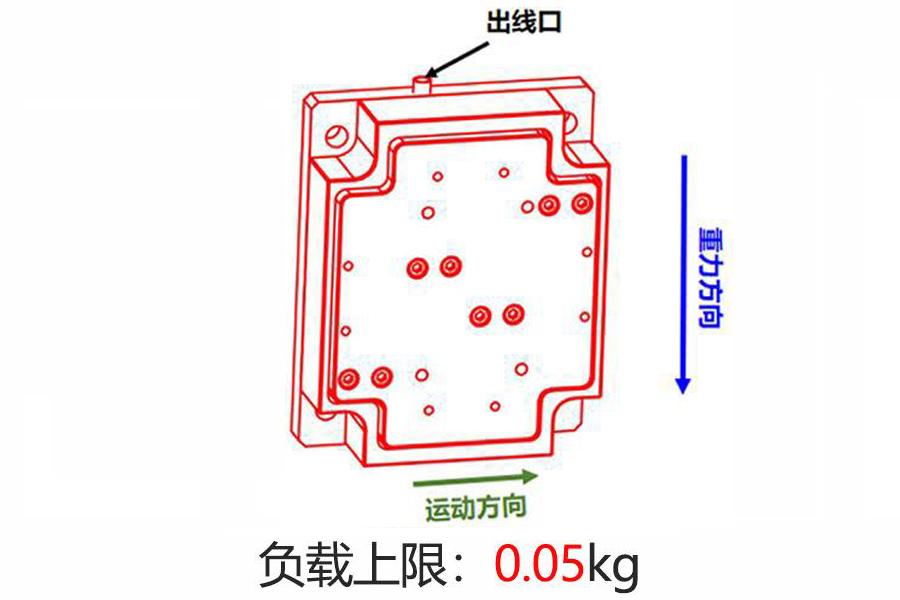

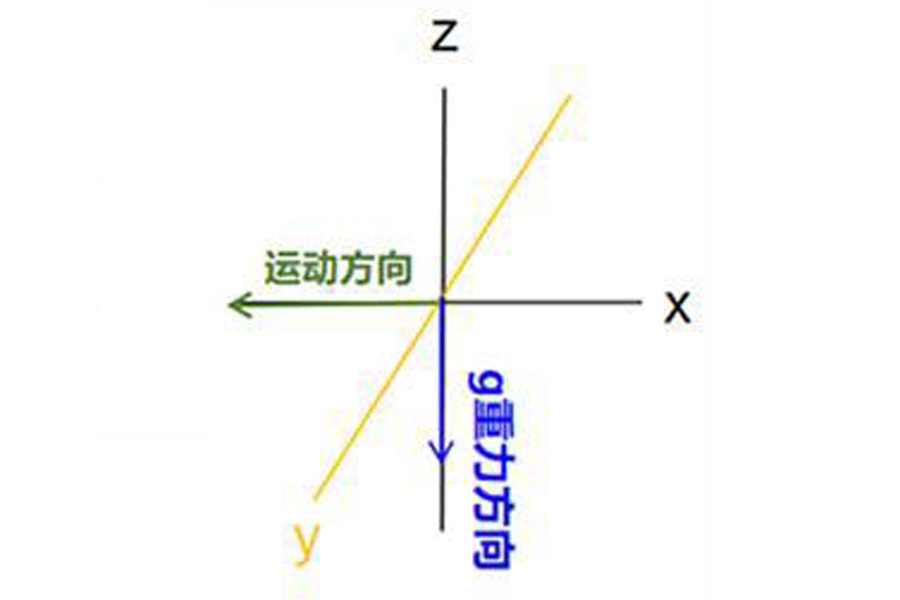

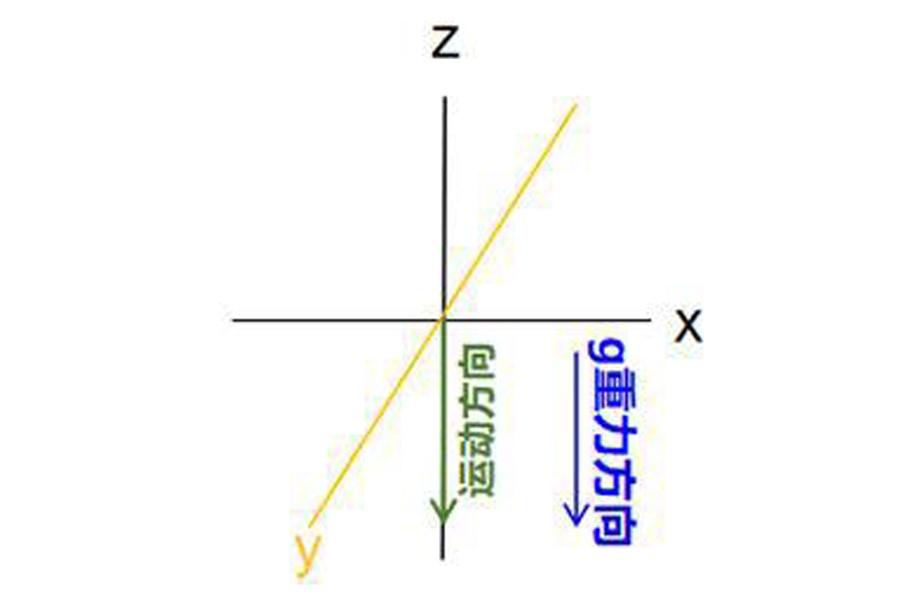

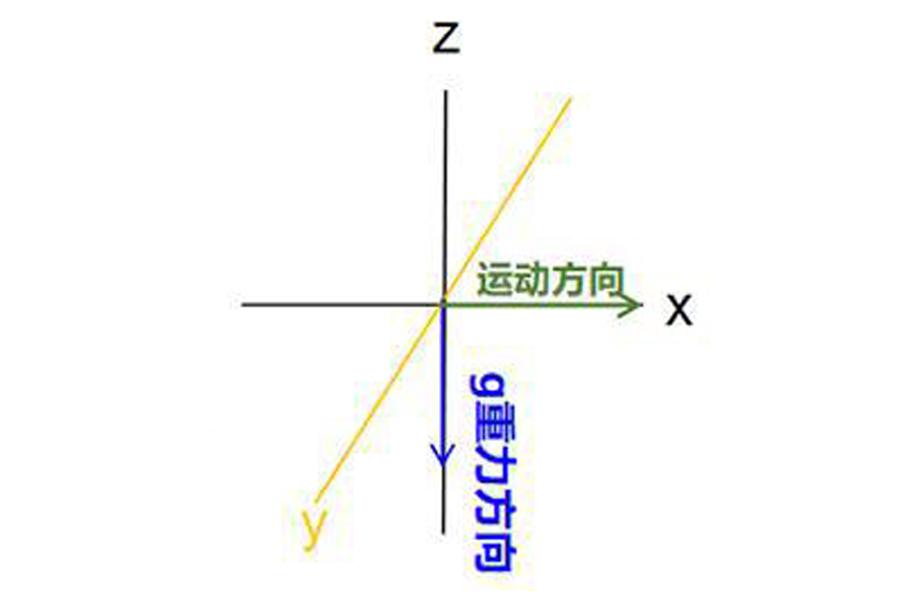

将PZT平台立式放置安装，运动面与重力方向平行 PS：存在多种立式安装方式，技术参数对应最低承载 |

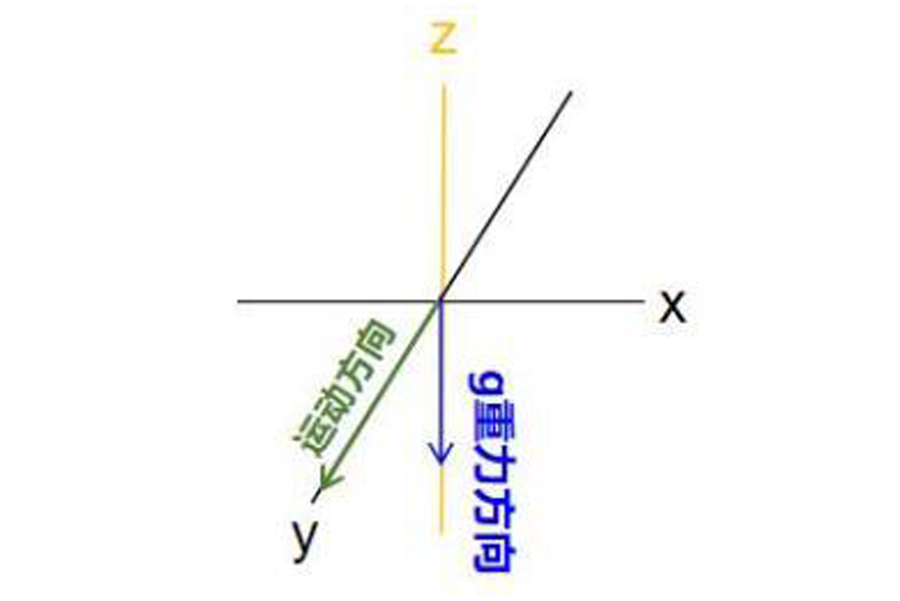

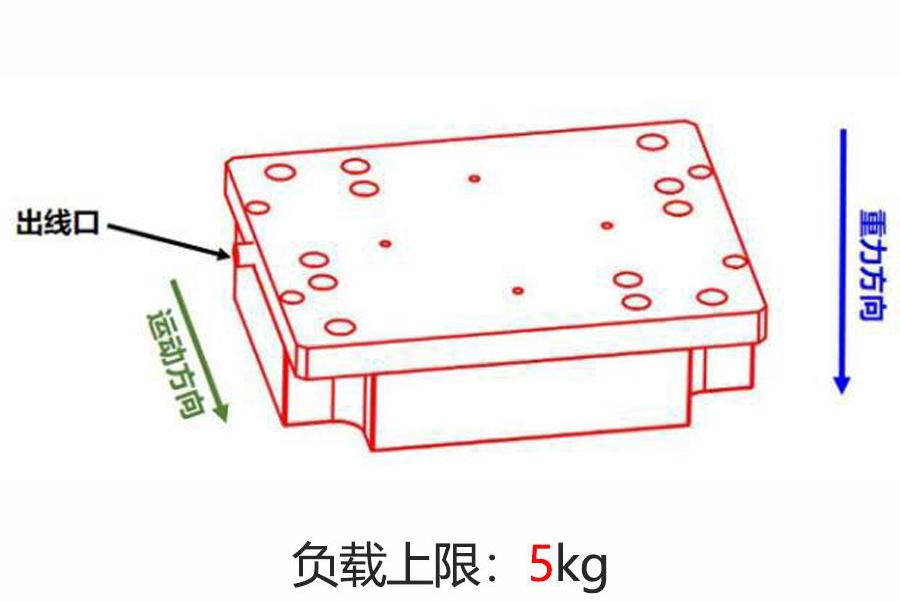

将PZT平台水平放置，但运动面位于定位台的下方 |
| 示意图 |
 |
 |
 |
| 备注 |

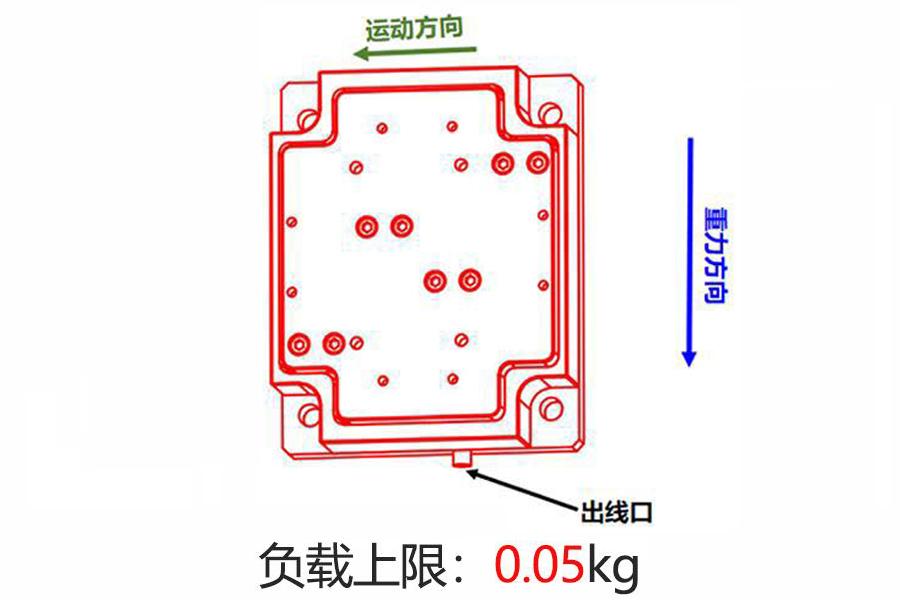

当安装方式选择为立式安装时，需注意出线口 |
||
应用案例
|
硬盘测试
|
显微镜探针校准
|
迈克尔逊干涉仪
|
