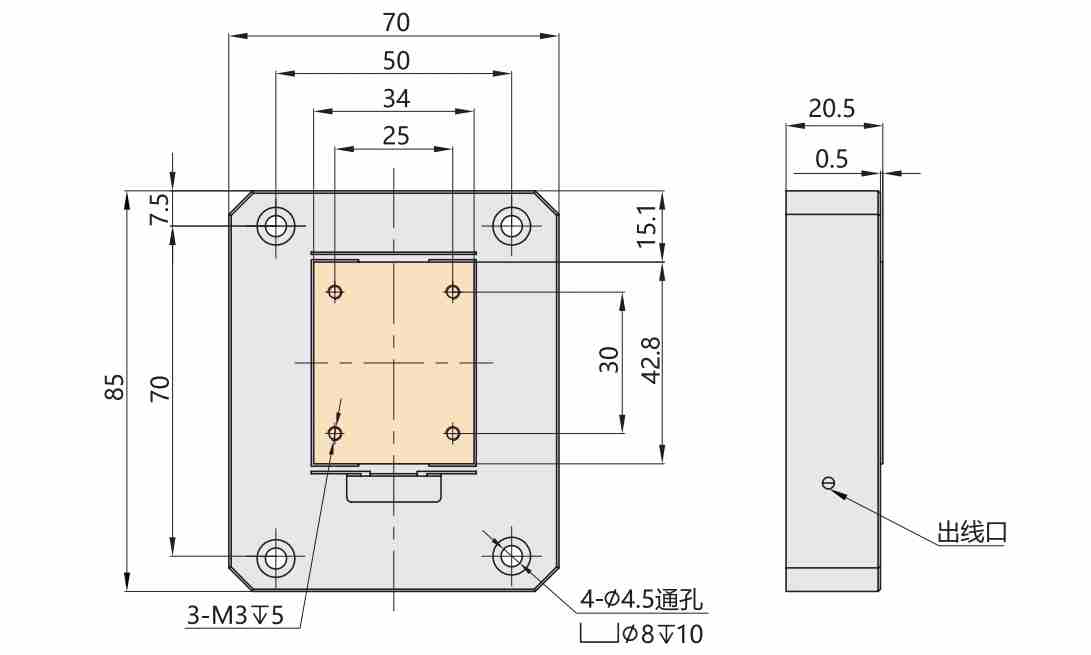

P66.X2K为一款一维真空高分辨率压电纳米定位台。该产品采用直驱结构，可在X向实现2.4μm位移，承载可达1kg。它尺寸为70mm×85mm×20.5mm，体积非常小巧，可在体积有限的空间中使用。定制航空连接器，可在真空环境下使用。
产品特点
|
|
|
|
|
|
|
|
|
|
典型应用
|
|
|
|
|
|
|
|
|
技术参数 |
|||
|
型号 |
P66.X2K |
单位 |
|
|
运动方向 |
X |
|
|
|
驱动控制 |
1 路驱动 |
|
|
|
标称行程范围（0 ~120 V） |
1.9 |
µm±10% |
|
|
Max.行程范围（0~150V） |
2.4 |
µm±10% |
|
|
开环分辨率 |
0.5 |
nm |
|
|
带载谐振频率 |
12 |
kHz±20% |
|
|
空载谐振频率 |
10@20g |
kHz±20% |
|
|
阶跃时间 |
2 |
ms±20% |
|
|
承载能力 |
水平安装 |
1 |
kg |
| 立式安装 | 1 | kg | |
| 倒置安装 | 1 | kg | |
|
静电容量 |
0.58 |
μF±20% |
|
|
材质 |
不锈钢、铝合金 |
|
|
|
重量 |
310 |
g±5% |
|
|
工作温度 |
-20~80 |
℃ |
|
| 安装方向 |
水平安装 |
立式安装 |
倒置安装 |
| 释义 |
将PZT平台水平放置安装，运动面位于PZT
平台的上方，运动面与水平面平行。 PS：参数表中承载能力默认方向 |
将PZT平台立式放置安装，运动面与重力方向平行 PS：存在多种立式安装方式，技术参数对应最低承载 |
将PZT平台水平放置，但运动面位于定位台的下方 |
| 示意图 |
 |
 |
 |
| 备注 |
当安装方式选择为立式安装时，需注意出线口 |
||
