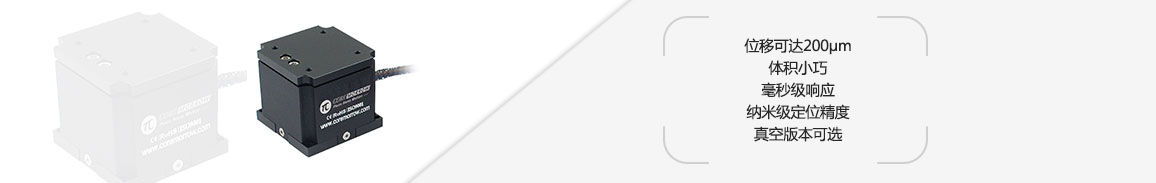

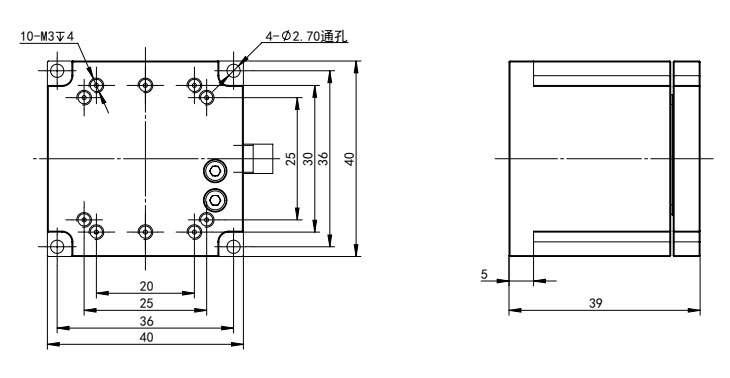

P11.XY200 系列小体积压电纳米定位台是二维运动压电平台，它的行程范围可达200μm。可选配闭环反馈传感器，获取更高精度。可定制低温真空版本。
产品特点
|
|
|
|
|
|
|
|
|
|
产品应用
|
|
|
|
|
|
|
|
|
|
| 技术参数 | ||||
|
编号 |
P11.XY200S |
P11.XY200K |
单位 |
|
|
运动自由度 |
X、Y |
X、Y |
|
|
|
驱动控制 |
2路驱动，2路传感 | 2路驱动 |
|
|
|
标称行程范围（0~120V） |
160/轴 |
160/轴 |
μm±20% |
|
|
Max.行程范围（0~150V） |
200/轴 |
200/轴 |
μm±20% |
|
|
传感器类型 |
SGS |
- |
|
|
|
分辨率 |
10 | 5 |
nm |
|
|
闭环线性度 |
0.05 |
- |
%F.S. |
|
|
重复定位精度 |
0.02 |
- |
%F.S. |
|
|
空载谐振频率 |
0.1 |
0.1 |
KHz±20% |
|
|
闭 / 开环空载阶跃时间 |
- |
- |
ms±20% |
|
|
承载能力 |
水平安装 |
0.3 |
0.3 |
kg |
| 立式安装 | 0.03 | 0.03 | ||
| 倒置安装 | 0.3 | 0.3 | ||
|
静电容量 |
3.6 |
3.6 |
μF±20% |
|
|
材质 |
钢、铝 |
钢、铝 |
|
|
|
重量 |
- |
- |
g±5% |
|
| 安装方向 |
水平安装 |
立式安装 |
倒置安装 |
| 释义 |
将PZT平台水平放置安装，运动面位于PZT
平台的上方，运动面与水平面平行。 PS：参数表中承载能力默认方向 |
将PZT平台立式放置安装，运动面与重力方向平行 PS：存在多种立式安装方式，技术参数对应最低承载 |
将PZT平台水平放置，但运动面位于定位台的下方 |
| 示意图 |
 |
 |
 |
| 备注 |
当安装方式选择为立式安装时，需注意出线口 |
||
应用案例
|
硬盘测试
|
显微镜探针校准
|
迈克尔逊干涉仪
|
