P63.XZ7S P63.XZ7K二维XZ向压电纳米定位台 6.8μm当前位置:产品首页 >> 二维压电纳米定位台>>P63.XZ7S P63.XZ7K二维XZ向压电纳米定位台 6.8μm
  • 产品介绍
  • 应用
  • 价格及周期
  • 意见反馈

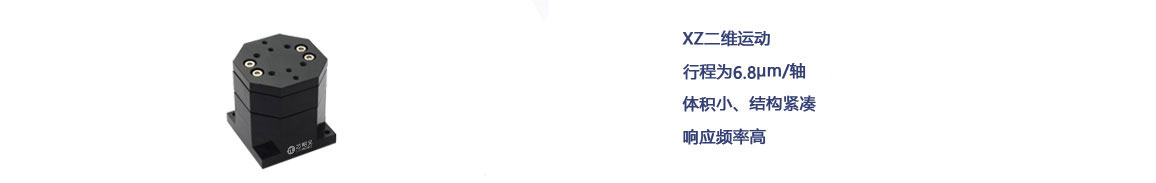

P63.XZ直驱压电平移台,是二维XZ轴运动压电定位台,采用压电陶瓷直驱机构的设计原理,具有体积小、无摩擦、响应速度快等特点,配置高精度传感器,可以实现纳米级分辨率及定位精度,具有非常高的可靠性,在精密定位领域中发挥着重要的作用。


产品特点


 1~3维自由组合

 位移行程6.8μm

 亚毫秒响应时间

 承载0.5kg

 重复定位精度可达纳米级

 真空版本可选






产品运动示意图

直驱机构式驱动示意图

传感器类型

快速响应、可选闭环传感

P63 系列纳米定位台是超高精密纳米定位系统,是为 AFM、SPM、STM 等显微扫描纳米操作等应用而设计的,具有超低惯性,响应时间可达 0.3ms,可配置高精度闭环传感器进行高分辨率高速扫描。

应用实例:纳米切削

P63系列三维压电纳米定位台已广泛应用于基于SEM在线纳米切削平台的切削力测试实验中。

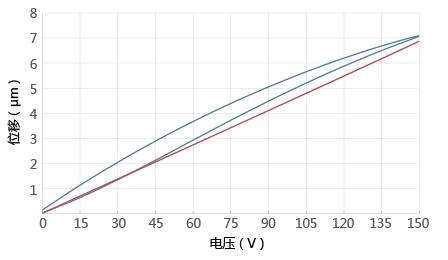

位移与电压曲线

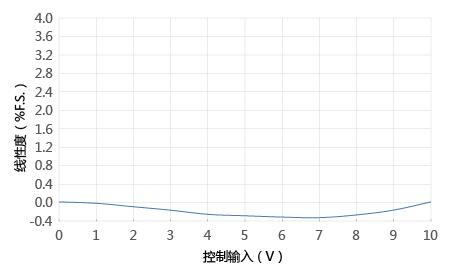

线性度曲线

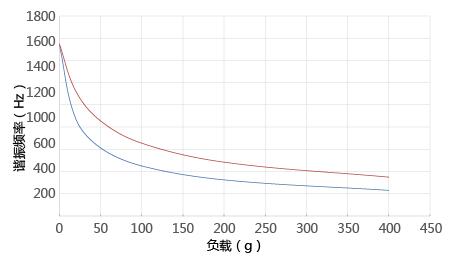

谐振频率与负载曲线


产品应用


 光纤端面检测

 纳米压印

 纳米计量

 微操控

 纳米光刻

 干涉法/ 扫描显微/纳米定位

 生物技术/半导体技术

 质量保证测试


P63系列产品


P63系列压电纳米定位台,包括X、Z、XY、XZ、XYZ多种运动方式可选。小体积易于集成配套。

P63.X一维X向运动

 P63.Z一维Z向运动

P63.XY二维XY向运动

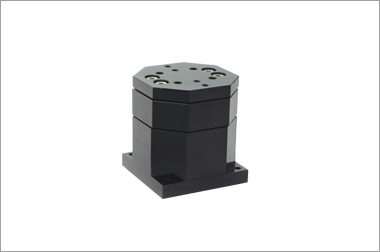

P63.XZ二维XZ向运动

P63.XYZ三维XYZ向运动

    技术参数

型号

尾缀S-闭环

尾缀K-开环

P63.XZ7S

P63.XZ7K

P63.XZ7S

P63.XZ7K

单位

运动自由度

XZ

XZ



驱动控制

2路驱动,2路传感

2路驱动

标称行程范围(0~120V

5.5/

5.5/

μm±10%

行程范围(0~150V

6.8/

6.8/

μm±10%

传感器类型

SGS

-



/开环分辨率

0.2

0.1

nm

闭环线性度

0.4

-

%F.S.

闭环重复定位精度

0.2

-

%F.S.

俯仰/偏航/滚动

<10

<10

μrad

/拉力

9/2

9/2

N

运动方向刚度

X1.2/Z1.5

X1.2/Z1.5

N/μm±20%

空载谐振频率

X1.5/Z1.6

X1.5/Z1.6

kHz±20%

/开环空载阶跃时间

1.5

0.3

ms±20%

闭环空载

工作频率

10%行程

500

500

Hz±20%

100%行程

100

100

承载能力

0.5

0.5

kg

静电容量

0.8/

0.8/

μF±20%

材质



重量

120

120

g±5%

*若此工作频率已接近或超过谐振频率,建议在小于谐振频率以下使用,若在此频率下工作,输入电压要足够小,请从小信号逐渐调试。开环使用时可达到的工作频率大于此频率。

** 可定制低温版本及高真空版本。

***连接器可定制。

注:以上所提参数与测试环境、测试设备有关。

    尺寸图 (点击图片可放大查看)
点击图片可放大查看
    尺寸图、参数表、使用说明书下载
Auto CAD PDF
Step
参数表/Specs Sheet
使用说明书/Manual
