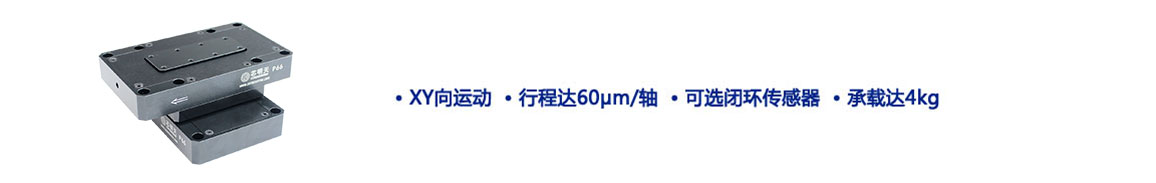

P66.XY60直驱压电平移台,是二维XY轴运动压电定位台,采用压电陶瓷直驱机构的设计原理,具有体积小、无摩擦、响应速度快等特点,配置高精度传感器,可以实现纳米级分辨率、定位精度具有高的可靠性,压电平移台在精密定位领域中发挥着重要的作用。
产品特点
多维运动无耦合 |
可选闭环传感器 |
多维运动无耦合 |
承载4kg |
真空版本可选 |
|
|
|
技术参数 | |||
型号 |
尾缀S-闭环 尾缀K-开环 |
P66.XY60S P66.XY60K |
单位 |
运动自由度 |
X、Y |
|
|
驱动控制(0~120V) |
2路驱动,2路传感 |
|
|

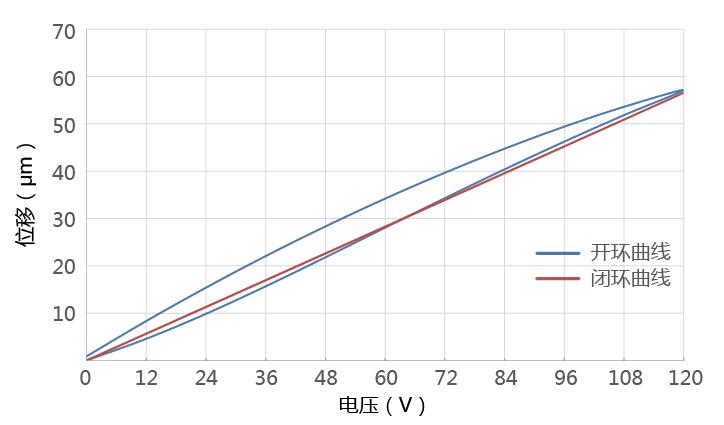

标称行程范围(0~120V) |
48/轴 |
μm±10% |
|
行程范围上限(0~150V) |
60/轴 |
μm±10% |
|
传感器类型 |
SGS/- |
|
|
闭/开环分辨率 |
2/0.5 |
nm |
|

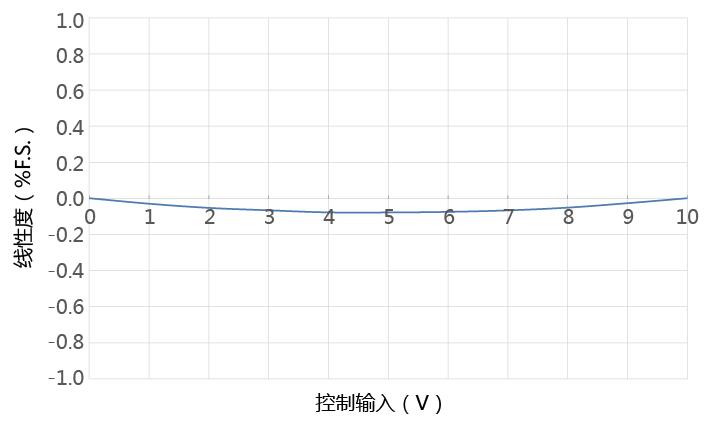

闭环线性度 |
0.15/- |
%F.S. |
|
闭环重复定位精度 |
0.1/- |
%F.S. |
|
俯仰/偏航/滚动 |
<20 |
μrad |
|
推/拉力 |
120/12 |
N |
|
运动方向刚度 |
2.1 |
N/μm±20% |
|
空载谐振频率 |
X0.9/Y1.2 |
kHz±20% |
|
闭/开环空载阶跃时间 |
20/1.6 |
ms±20% |
|
闭环工作频率(-3dB) |
- |
Hz±20% |
|
承载能力 |
4 |
kg |
|
静电容量 |
7.2/轴 |
μF±20% |
|
材质 |
铝 |
|
|
重量 |
450 |
g±5% |
|
|
应用案例
硬盘测试 |
显微镜探针校准 |
迈克尔逊干涉仪 |
