P91.X20K大出力压电快速刀具定位台是专为超精密车削而设计的快速刀具微进给平台，内部置有温度传感器，可通过油冷方式进行台体散热降温，空载谐频可达15kHz。

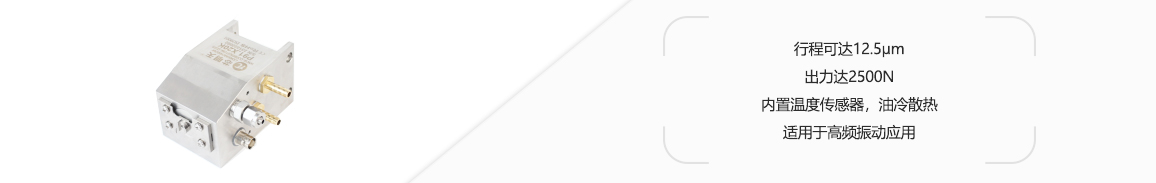

产品特点
|
|
|
|
|
|
|
|
|
|
| 技术参数 | |||
|
型号 |
P91.X20K |
单位 |
|
|
运动自由度 |
X |
|
|
|
驱动控制 |
1路驱动 |
|
|
|
标称行程范围（0~400V） |
10 |
µm±10% |
|
|
Max.行程范围（0~500V） |
12.5 |
µm±10% |
|
|
分辨率 |
0.5 |
nm |
|
|
空载谐振频率 |
15 |
KHz±20% |
|
|
静电容量 |
0.314 |
μF±20% |
|
|
出力 |
2500 |
N |
|
|
运动方向刚度 |
250 |
N/μm±20% |
|
|
承载能力 |
水平安装 | 0.3 | kg |
| 立式安装 | 0.5 | ||
| 倒置安装 | 0.3 | ||
|
台体材料 |
钢、铝 |
|
|
|
重量 |
1.75 |
kg±5% |
|
|
工作温度 |
-20~80 |
℃ |
|
| 安装方向 |
水平安装 |
立式安装 |
倒置安装 |
| 释义 |
将PZT平台水平放置安装，运动面位于PZT
平台的上方，运动面与水平面平行。 PS：参数表中承载能力默认方向 |
将PZT平台立式放置安装，运动面与重力方向平行 PS：存在多种立式安装方式，技术参数对应最低承载 |
将PZT平台水平放置，但运动面位于定位台的下方 |
| 示意图 |
 |
 |
 |
| 备注 |
当安装方式选择为立式安装时，需注意出线口 |
||
