S34.T2S/KY 系列压电偏转镜当前位置:产品首页 >> 压电偏转镜>>S34.T2S/KY 系列压电偏转镜
  • 产品介绍
  • 应用
  • 意见反馈

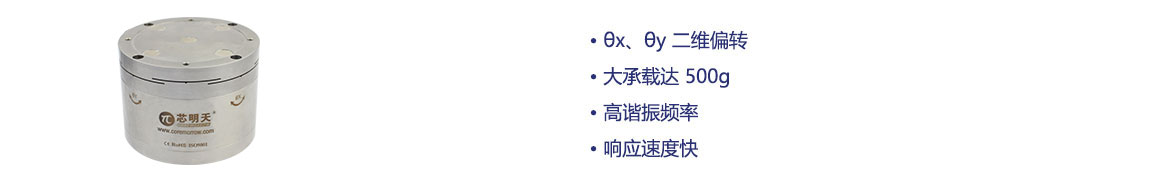

产品特点


 θx、θy 二维偏转

 承载能力达 500g

 高谐振频率

 响应速度快

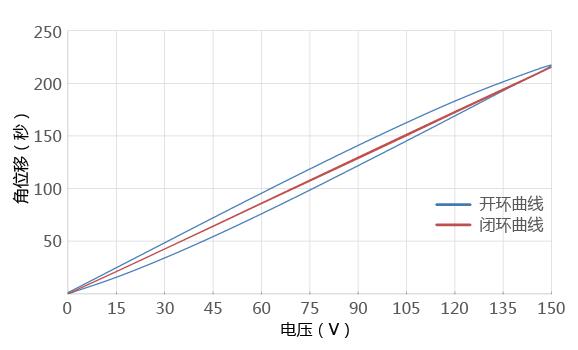

角位移与电压曲线

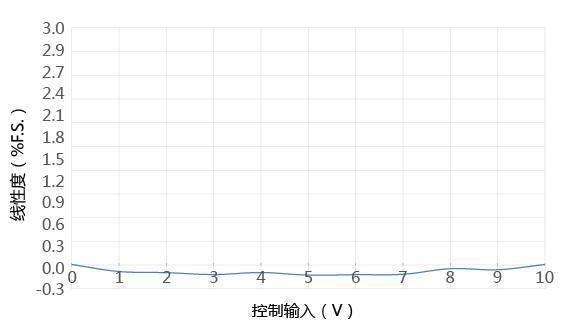

线性度曲线

    技术参数

型号

S-闭环

K-开环

S34.T2SY

S34.T2KY

单位

运动自由度

θx θy

θx θy



驱动控制

3 路驱动,2路传感

3 路驱动,2路传感



标称偏转范围(0~120V)

0.8(≈ 165秒)

0.8(≈ 165秒)

mrad±10%

偏转范围(0~150V)

1(≈ 200秒)

1(≈ 200秒)

mrad±10%

传感器类型

SGS

-



分辨率

0.05(≈ 0.01秒

0.02(<0.01秒

μrad

线性度

0.5

-

%F.S.

重复度

0.2

-

%F.S.

空载谐振频率

2800

2800

Hz±20%

带载谐振频率(500g)

600

600

Hz±20%

阶跃时间

5

3

ms±20%

静电容量

14.5

14.5

μF±20%

材质

钢和铝

钢和铝



重量

2000

2000

g±5%

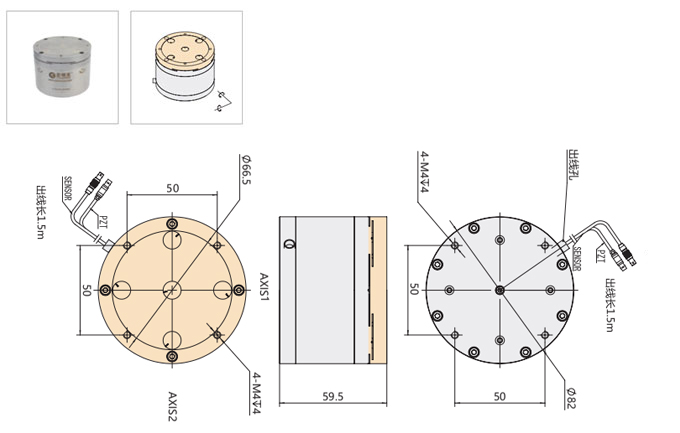

    尺寸图 (点击图片可放大查看)
点击图片可放大查看

    尺寸图、参数表、使用说明书下载
Auto CAD PDF
Step
参数表/Specs Sheet
使用说明书/Manual


应用案例


跟踪、稳像

笼式结构

快速激光束偏转及扫描

变形镜

激光稳定系统

激光加工

跟踪、稳像

笼式结构

快速激光束偏转及扫描

变形镜

激光稳定系统

激光加工
