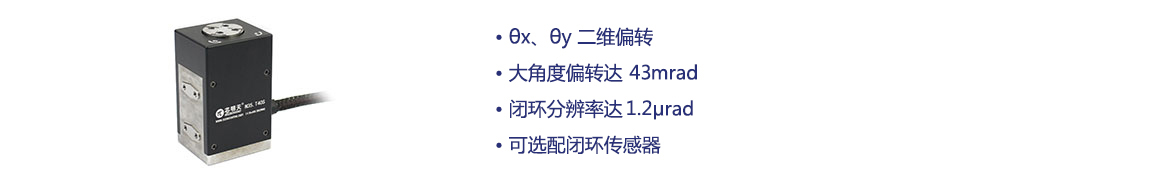

产品特点
|
|
|
|
|
|

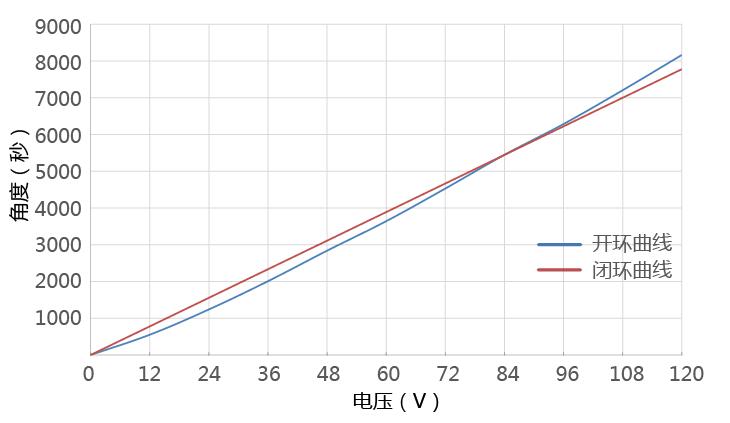

角位移与电压曲线
|

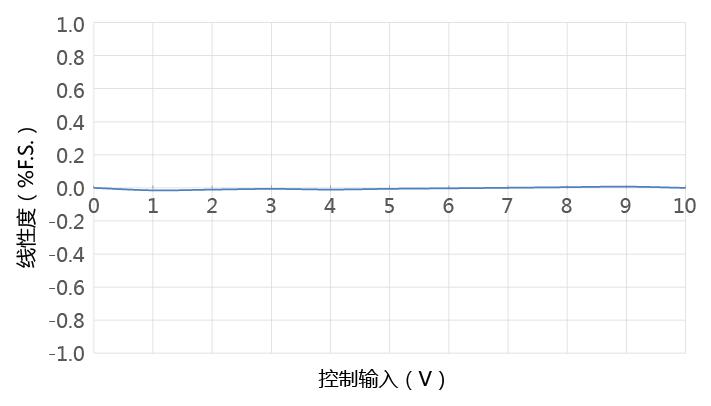

线性度曲线
|
| 技术参数 | |||||
|
型号 |
尾缀S-闭环 尾缀K-开环 |

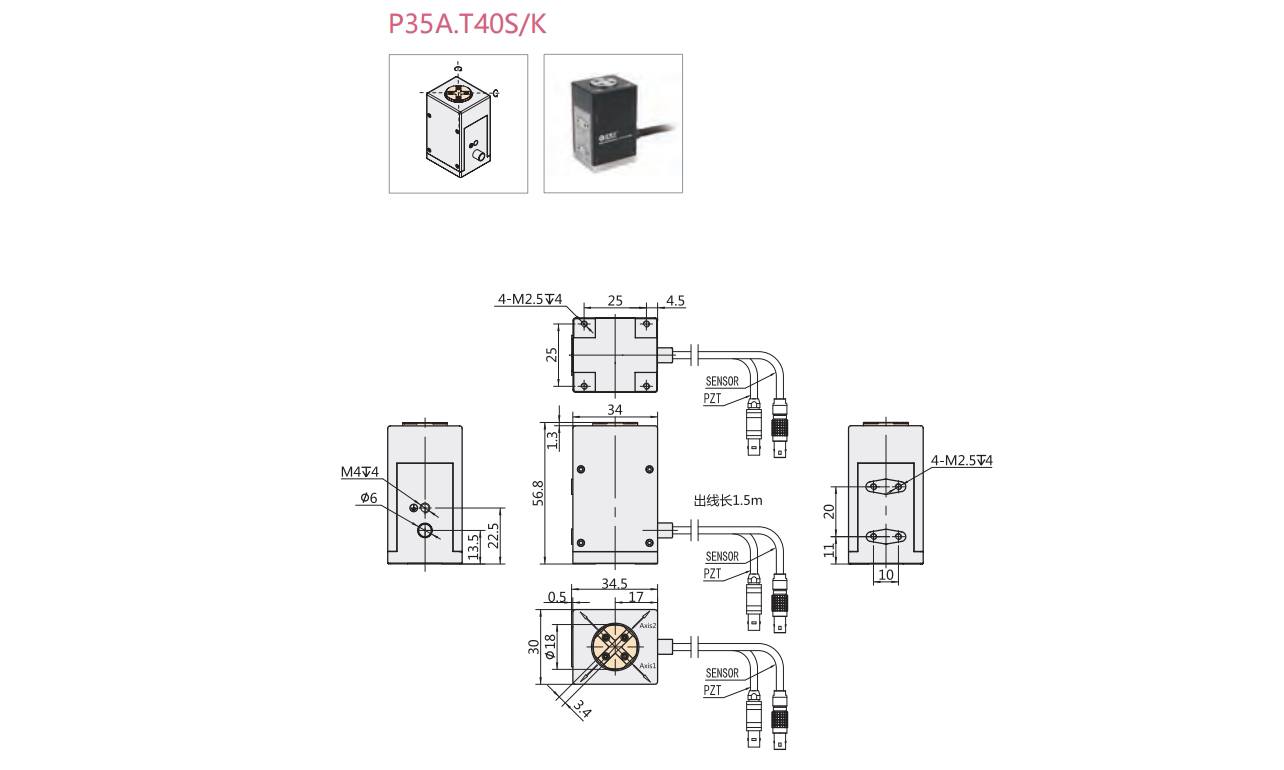

P35A.T40S |

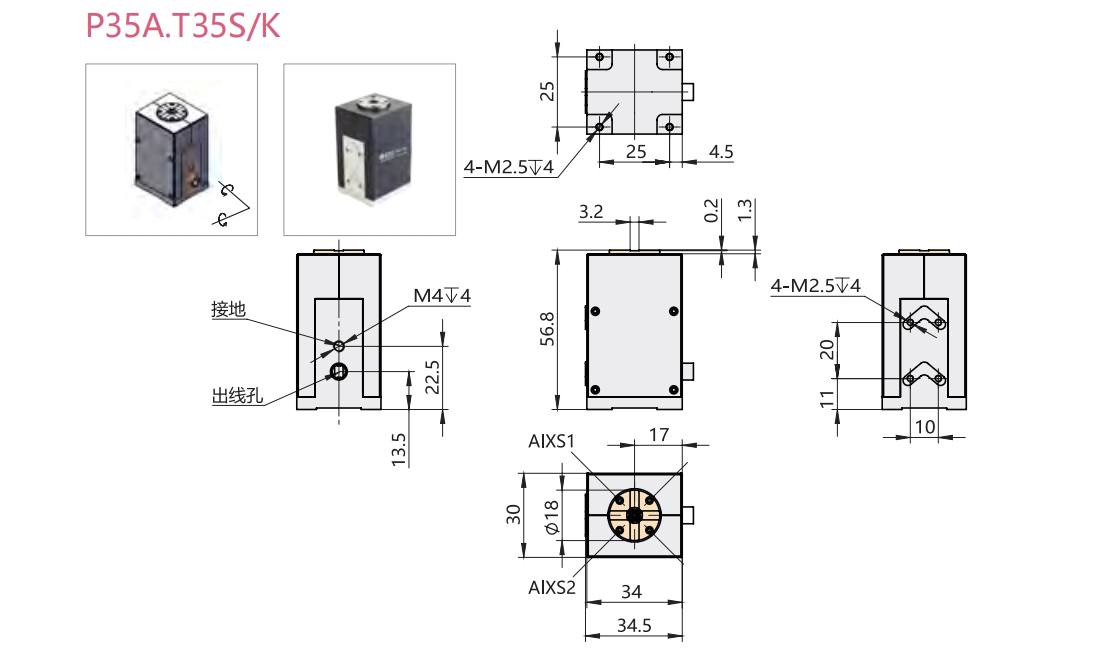

P35A.T35S P35A.T35K |

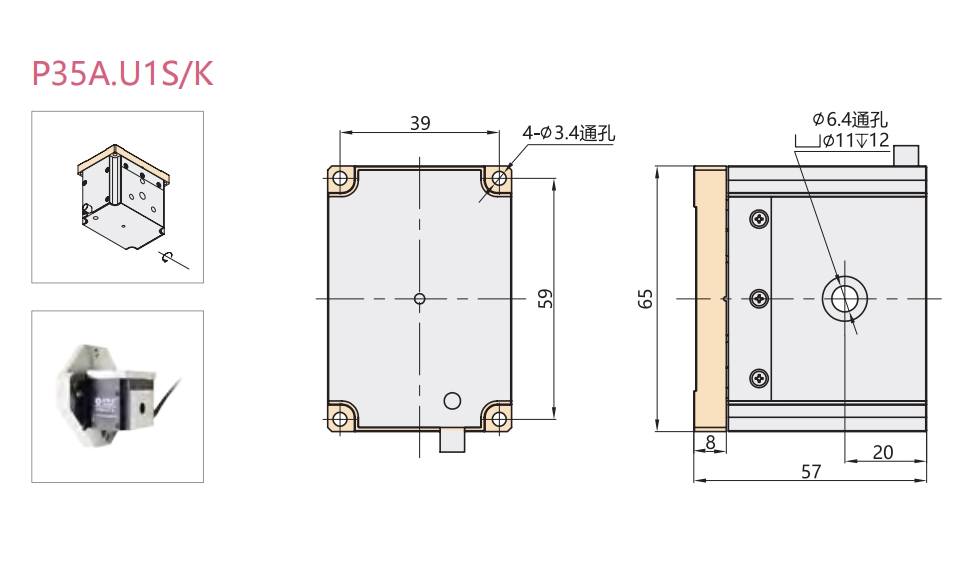

P35A.U1S
P35A.U1K
|
单位 |
|
运动自由度 |
θx θy |
θx θy |
θx |
|
|
|
驱动控制 |
3 路驱动，2路传感 |
3 路驱动，2路传感 |
2 路驱动，1路传感 |
|
|
|
标准偏转角度(0~120V) |
±17.5/轴（≈±3610秒） |
±14.8/轴（≈±3053秒） |
±0.60（≈124秒） |
mrad±20% |
|
|
Max.偏转角度(0~150V) |
±21.5/轴（≈±4435秒） |
±18.5/轴（≈±3816秒） |
±0.75（≈155秒） |
mrad±20% |
|
|
传感器类型 |
SGS/- |
SGS/- |
SGS/- |
|
|
|
闭/开环分辨率 |
1.2（≈0.24秒）/0.4（≈0.08秒） |
1.2（≈0.24秒）/0.4（≈0.08秒） |
0.2（≈0.04秒）/0.1（≈0.02秒） |
μrad |
|
|
线性度 |
0.05/- |
0.13/- |
0.15/- |
%F.S. |
|
|
重复度 |
0.02/- |
θx0.05/θy0.025/- |
0.1/- |
%F.S. |
|
|
空载谐振频率 |
1300 |
2000 |
5400 |
Hz±20% |
|
|
带载谐振频率 |
1050（负载Φ12.7×3mm镜片） |
1800（负载Φ12.7×3mm 镜片） |
550@350g |
Hz±20% |
|
|
闭环工作频率（-3dB） |
50（负载φ12.7×3mm镜片） |
- |
200@200μrad/- |
Hz±20% |
|
|
阶跃时间 |
1.4/1 |
7@Φ12.7×3mm镜片 |
2.5@200μrad、300g/1.5 |
ms±20% |
|
|
静电容量 |
7.2/轴 |
7.2/轴 |
28.8 |
μF±20% |
|
|
材质 |
钛合金 |
钛合金、铝 |
殷钢、铝 |
|
|
|
重量 |
223 |
155 |
1050 |
g±5% |
|
应用案例
|
跟踪、稳像
|
笼式结构
|
快速激光束偏转及扫描
|
|
变形镜
|
激光稳定系统
|
激光加工
|
