XD304-B1 系列小量程高频压电偏转镜(快反镜)当前位置:产品首页 >> 压电偏转镜>>XD304-B1 系列小量程高频压电偏转镜(快反镜)
  • 产品介绍
  • 应用
  • 意见反馈

XD304 系列压电偏转镜是专为小体积、小行程、高频率应 用而设计,它可进行 θxθy 二维精密角度偏转运动,是一款理想 的小体积快反镜,非常适于小型反射镜片的偏转调整。

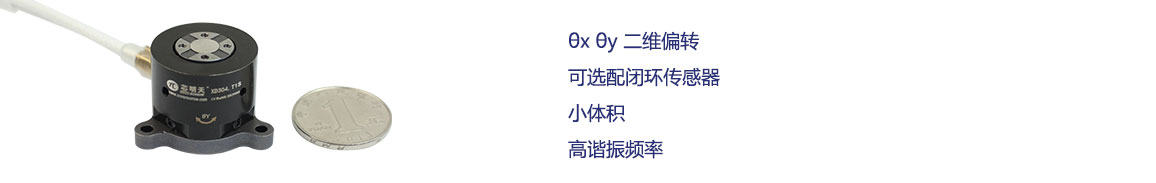

产品特点


 θx θy 二维偏转

 可选配闭环传感器

 小体积

 高谐振频率


产品应用


 光路调节

 激光通信

 光束稳定

 光束快速扫描

    技术参数

型号

XD304.T1S-B1

XD304.T1K-B1

XD304.T2S-B1

XD304.T2K-B1

单位

运动方向

θX/θY

θX/θY



驱动控制

3 路驱动,2路传感

3 路驱动,2路传感



标称偏转范围(0~100V)

1或±0.5(≈±103秒)

2或±1(≈±206秒)

mrad±10%

偏转范围(0~120V)

1.2或±0.6(≈±123秒)

2.4或±1.2(≈±247秒)

mrad±10%

闭 / 开环分辨率

0.03(<0.01秒)/0.01(<0.01秒)

0.07(≈0.01秒)/0.02(<0.01秒)

μrad

传感器类型

SGS/-

SGS/-



外形尺寸

Φ25×22

Φ25×31

mm

空载谐振频率

15

10

KHz±20%

带载谐振频率

11.6
(Φ12.7mm×3mm 镜片)

4.2
(Φ22mm×4mm 镜片)

KHz±20%

静电容量

0.8/ 轴

0.8/ 轴

μF±20%

材质

钛合金、钢

钛合金、钢


重量(不含线)

<60

70

 g±5%

出线位置

侧出线

侧出线


注:以上参数是采用 E00/E01 系列压电控制器测得。最大驱动电压可在 -20V~150V;对于高可靠的长期使用,建议驱动电压在 0~120V。

    尺寸图 (点击图片可放大查看)
点击图片可放大查看
    尺寸图、参数表、使用说明书下载
Auto CAD PDF
Step
参数表/Specs Sheet

XD304.T1-B1

XD304.T2-B1

使用说明书/Manual


应用案例


跟踪、稳像

笼式结构

快速激光束偏转及扫描

变形镜

激光稳定系统

激光加工

跟踪、稳像

笼式结构

快速激光束偏转及扫描

变形镜

激光稳定系统

激光加工
