芯明天压电快反镜非常适用于精密光路调节，为使其适应卫星激光通信、图像稳定等航空航天应用环境，芯明天专门研发设计了宇航级压电快反镜/偏转镜，可广泛应用于电信、物联网、导航、气象、地球监测、环境监测等航空航天领域。

芯明天宇航级压电快反镜/偏转镜进行了特殊的设计和选材，通过了《GJB150.18A-2009军用装备实验室环境试验方法第18部分冲击试验》及《GJB150.16A-2009军用装备实验室环境试验方法第16部分振动试验》标准的冲击试验、振动试验，并通过了等效长达18年的加速寿命试验。

产品特点

抗振加固、高可靠性

高精度、高分辨率

高达1000g振动试验条件

加速寿命试验，等效达18年以上

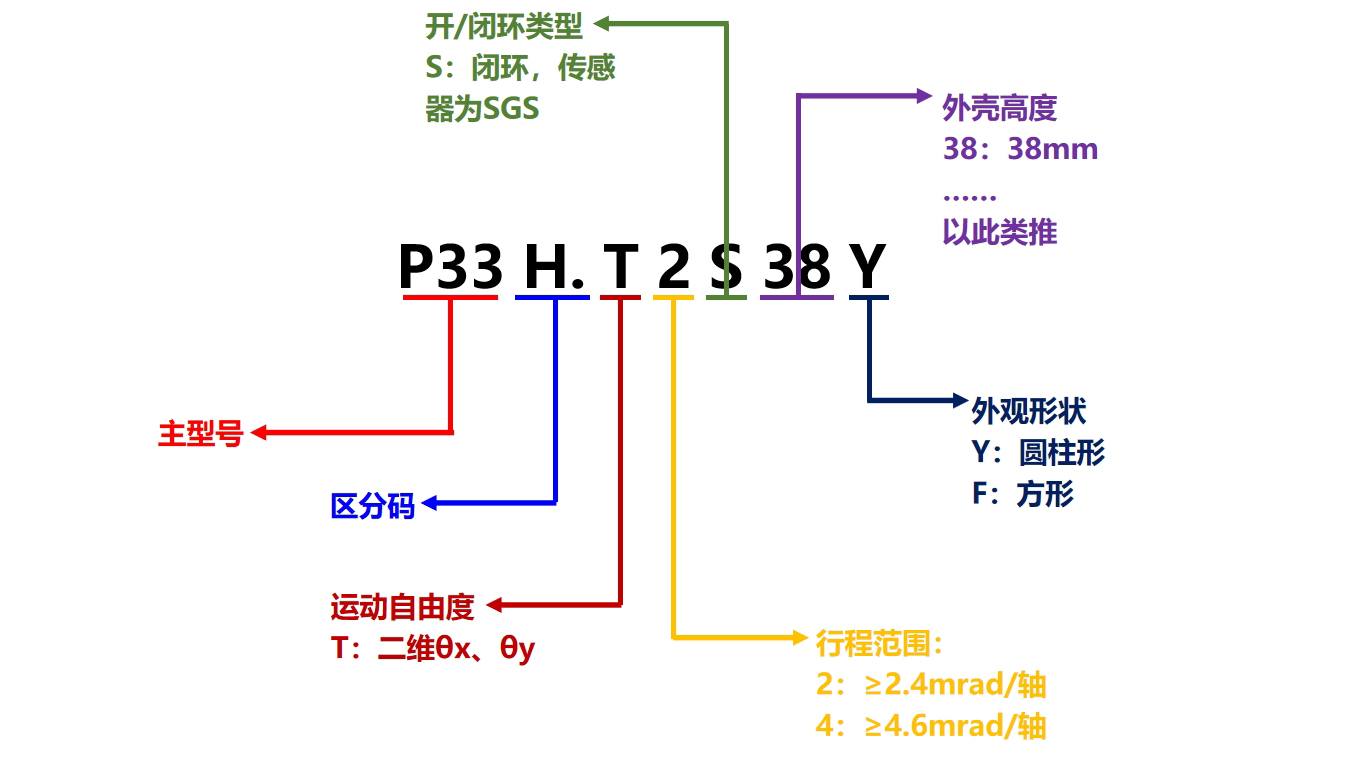

选型指南

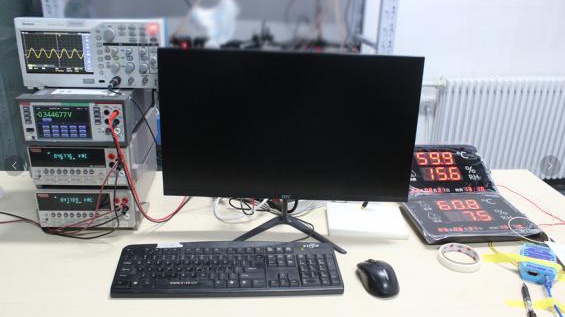

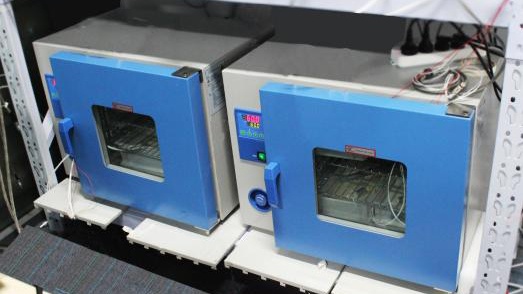

加速寿命试验

加速寿命试验

技术参数
型号	P33H.T2S38Y	P33H.T4S50Y	S37H.T2S37F	S37H.T4S55F	S38H.T2S29Y	S38H.T4S47Y	备注
偏转范围（单级）（0～100V）	≥2.5mrad	≥5mrad	≥2.5mrad	≥5mrad	≥2.4mrad	≥4.6mrad	机械角，每轴
负载尺寸	直径25mm×5mm	直径25mm×5mm	直径25mm×5mm	直径25mm×5mm	直径25mm×5mm	直径25mm×5mm	负载采用粘接安装
驱动电压	0-100V	0-100V	0-100V	0-100V	0-100V	0-100V
驱动控制	3路驱动、2路传感	3路驱动、2路传感	3路驱动、2路传感	3路驱动、2路传感	3路驱动、2路传感	3路驱动、2路传感
运动维度	二维θx、θy	二维θx、θy	二维θx、θy	二维θx、θy	二维θx、θy	二维θx、θy
传感方式	SGS	SGS	SGS	SGS	SGS	SGS	电阻应变片
闭环方式	压电陶瓷闭环	压电陶瓷闭环	机构闭环	机构闭环	压电陶瓷闭环	压电陶瓷闭环	电阻应变片位置
空载谐振频率	＞2.9KHz （误差±5%）	＞1.5KHz （误差±5%）	＞6.5KHz （误差±5%）	＞6.3KHz （误差±5%）	＞2.0KHz （误差±5%）	＞1.5KHz （误差±5%）	不含镜片
重复定位精度	≤1.5μrad	≤3μrad	≤1μrad	≤1.5μrad	≤1.5μrad	≤14μrad	光学，单轴 RMS
闭环线性度	0.1%F.S.	0.2%F.S.	0.1%F.S.	0.1%F.S.	0.4%F.S.	0.4%F.S.
角分辨率(开环)	≤0.05μrad	≤0.15μrad	≤0.05μrad	≤0.15μrad	≤0.05μrad	≤0.15μrad
角分辨率(闭环)	≤0.75μrad	≤1.5μrad	≤0.75μrad	≤1.5μrad	≤0.75μrad	≤1.5μrad	光学，单轴 RMS
单轴静电容量	3.6μF	7.2μF	3.6μF	7.2μF	3.6μF	7.2μF	标称值，±10%误差
辐照总剂量	≥100krad（Si）	≥100krad（Si）	≥100krad（Si）	≥100krad（Si）	≥100krad（Si）	≥100krad（Si）	相关试验按照航天行业标准 QJ10004 执行
温度	工作温度：-25℃～60℃ 存储温度：-40℃～80℃	工作温度：-25℃～60℃ 存储温度：-40℃～80℃	工作温度：-25℃～60℃ 存储温度：-40℃～80℃	工作温度：-25℃～60℃ 存储温度：-40℃～80℃	工作温度：-25℃～60℃ 存储温度：-40℃～80℃	工作温度：-25℃～60℃ 存储温度：-40℃～80℃
使用寿命	≥15年	≥15年	≥15年	≥15年	≥15年	≥15年
失效率	≤240Fit	≤240Fit	≤240Fit	≤240Fit	≤240Fit	≤240Fit
冲击试验	1000g	1000g	1000g	1000g	1000g	1000g
正弦振动试验	10g	20g	20g	10g	20g	20g
随机振动试验	8.46g	20g	20g	8.46g	20g	20g
加速寿命试验	2736h，等效18年	2328h，等效15年	2328h，等效15年	2328h，等效15年	2328h，等效15年	2328h，等效15年	试验后，产品依然工作正常
机构质量	≤120g	≤200g	≤200g	≤250g	≤80g	≤80g	±20%，含1m电缆
材质	钛合金	钛合金	钛合金	钛合金	钛合金	钛合金

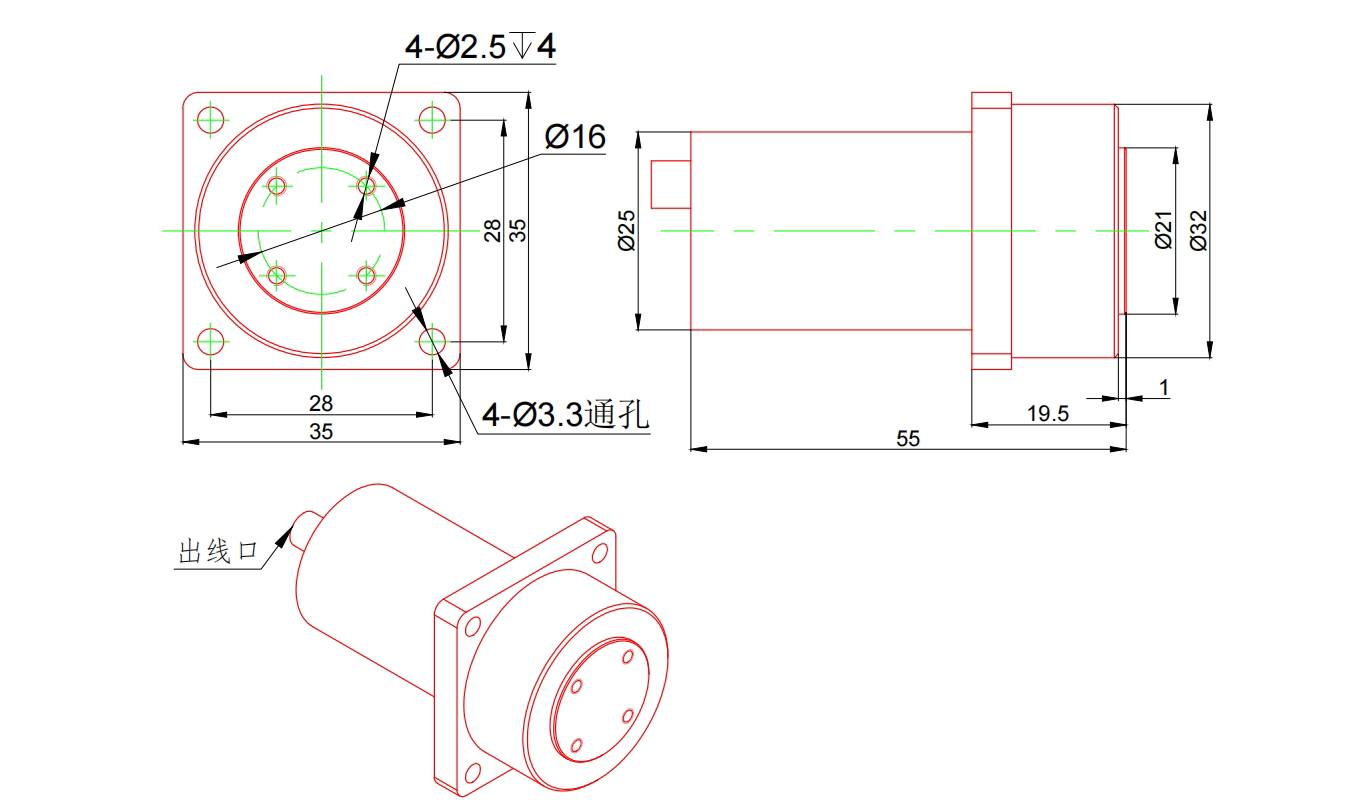

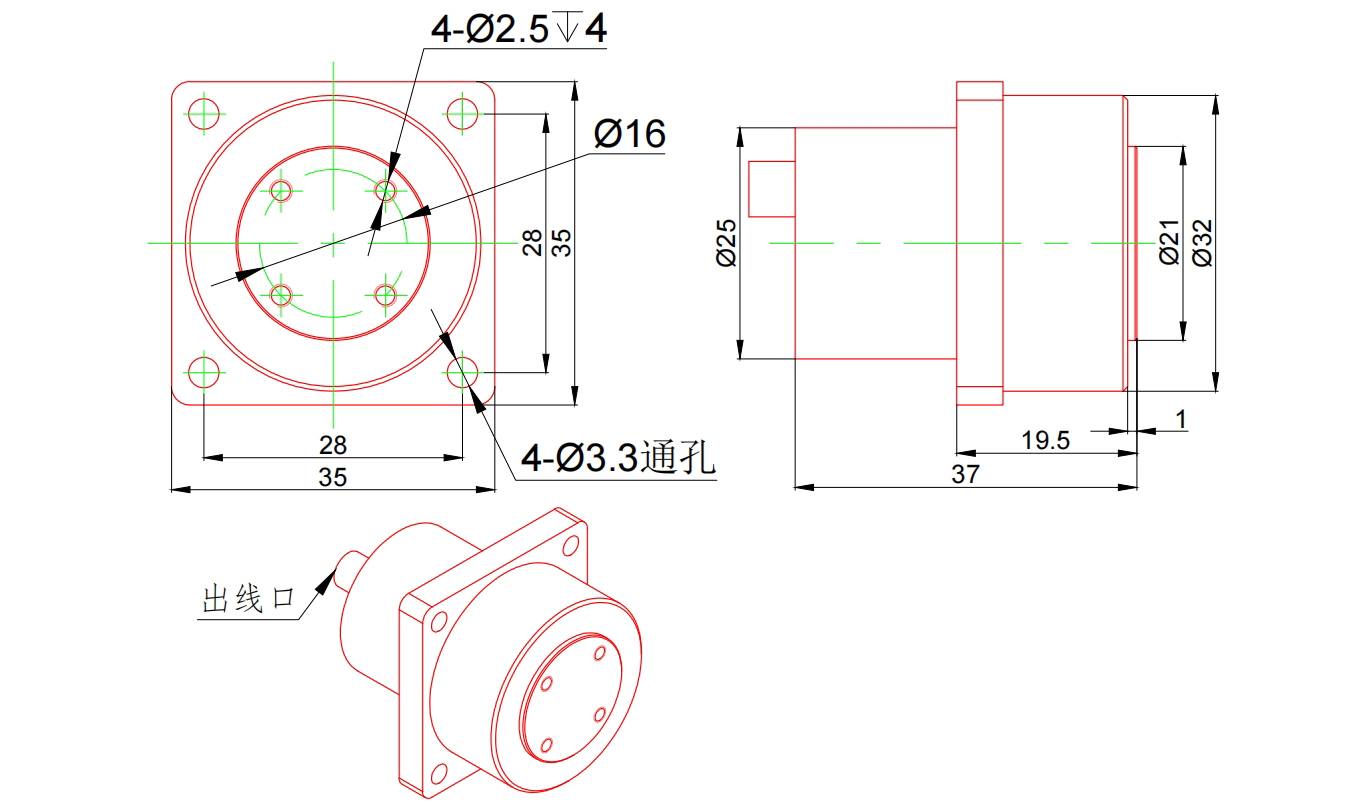

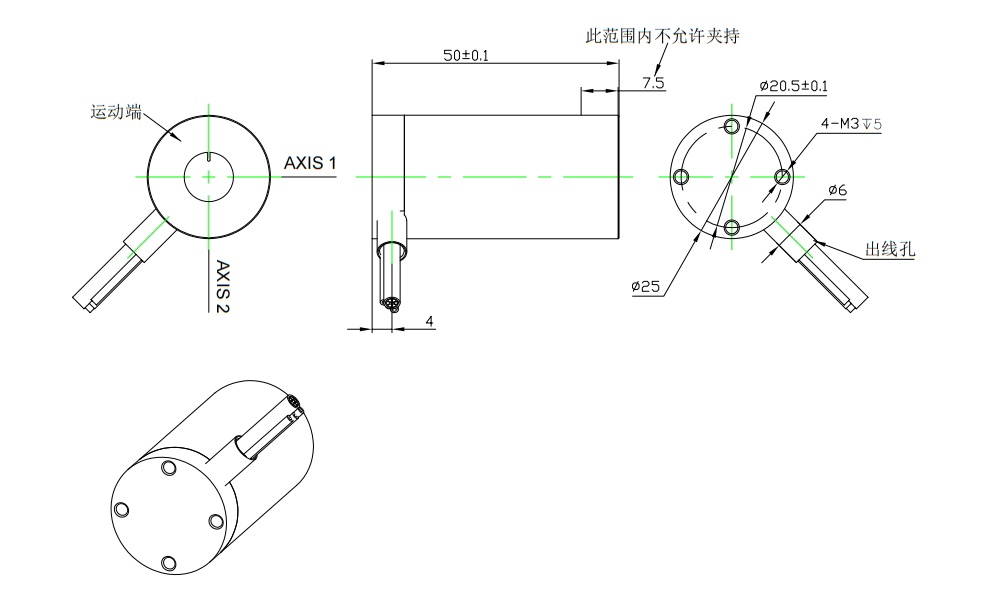

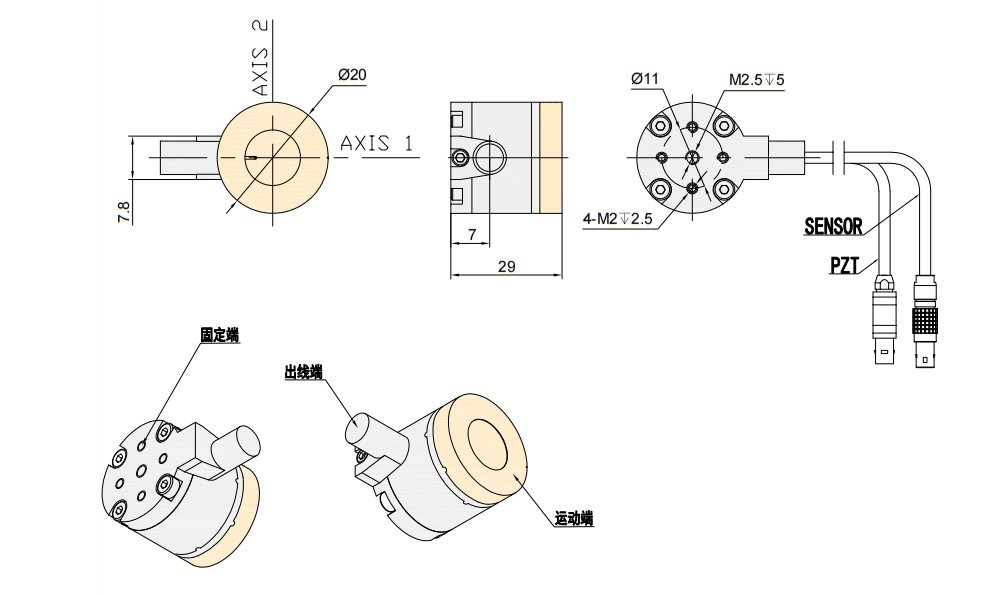

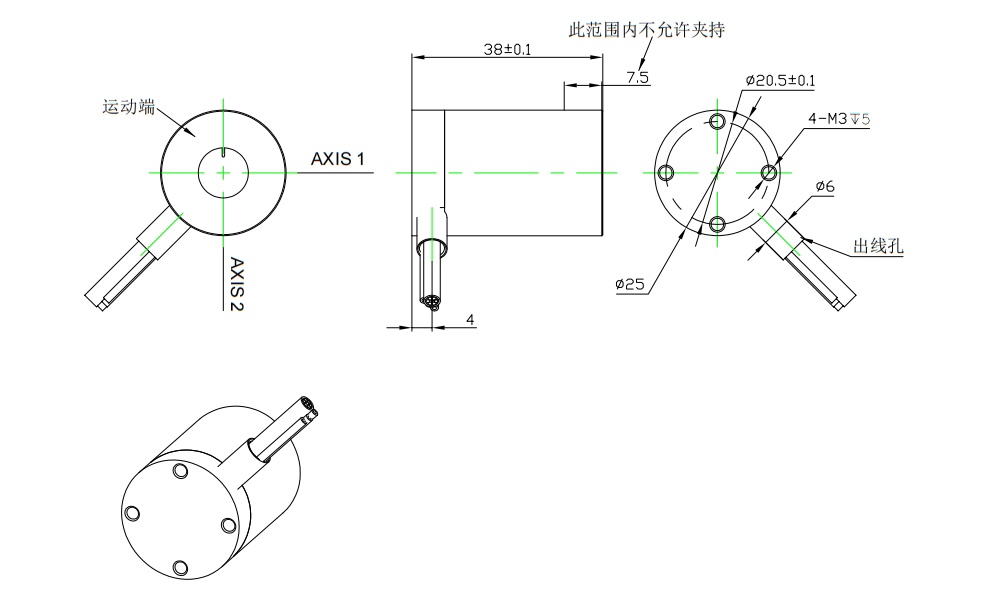

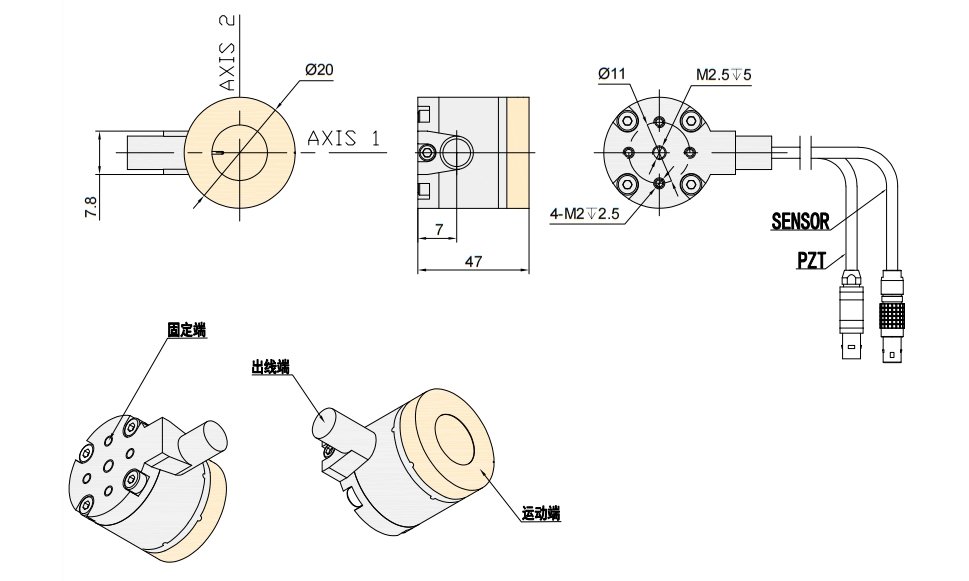

机构本体尺寸	≤Φ25mm×38mm	≤Φ25mm×50mm	≤35mm×35mm×37mm	≤35mm×35mm×55mm	≤Φ20mm×29mm	≤Φ20mm×47mm
用线	航天单芯线+航天6芯线	航天单芯线+航天6芯线	航天单芯线+航天6芯线	航天单芯线+航天6芯线	6芯低压屏蔽线+4芯硅胶屏蔽线（白色软线）	6芯低压屏蔽线+4芯硅胶屏蔽线（白色软线）
