P35 系列大角度压电偏转镜是专为大角度偏转应用而设计，可使得光束偏转范围达86mrad（约 4.9 度，17700 秒），非常适合高精度大行程角度的快速偏转应用。

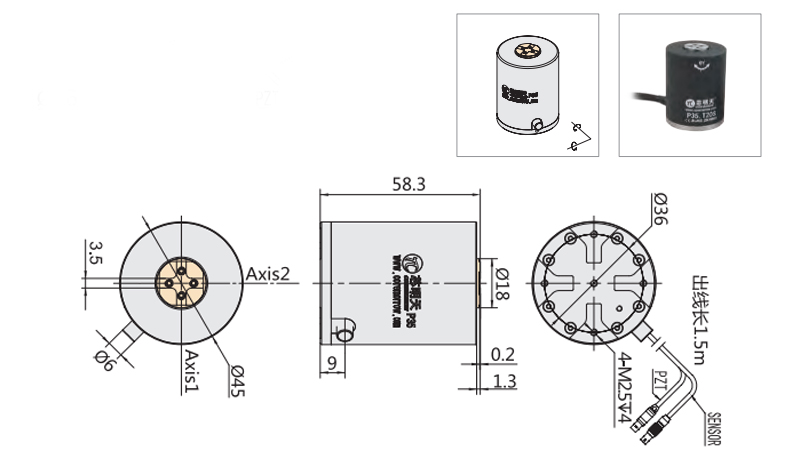

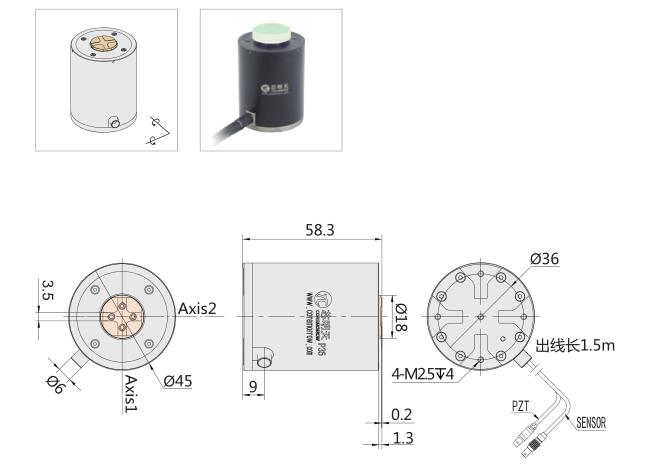

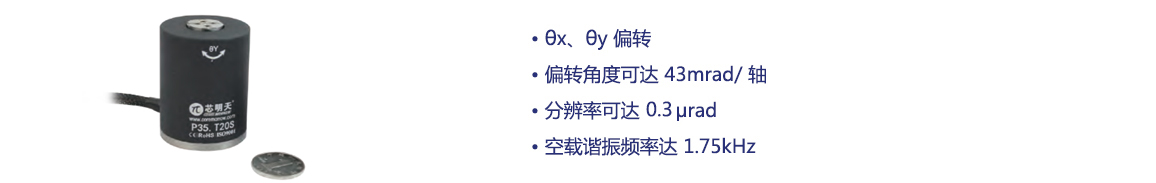

产品特点
|
|
|
|
|
|

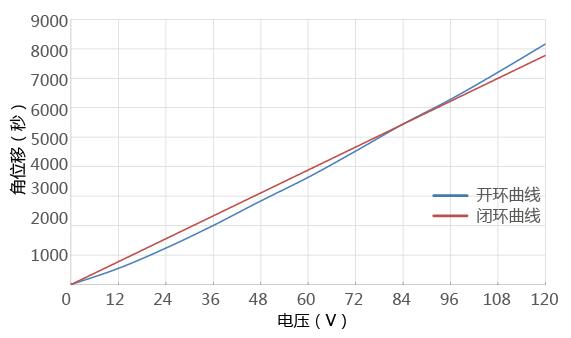

角位移与电压曲线
|

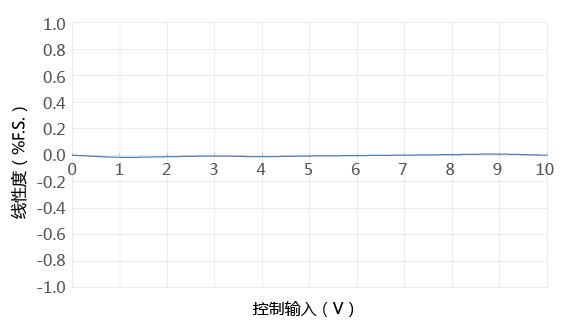

线性度曲线
|
| 技术参数 | ||||
|
型号 |
S-闭环 K-开环 |
P35.T20S P35.T20K |
P35.T40S P35.T40K |
单位 |
|
运动自由度 |
θx、θy |
θx、θy |
|
|
|
驱动控制 |
3 路驱动，2路传感 |
3 路驱动，2路传感 |
|
|
|
标称偏转角度（0~120V） |
22或±11 （≈±2268秒） |
35或±17.5 （≈±3600秒） |
mrad±10% |
|
|
Max.偏转角度（0~150V） |
27或±13.5 （≈±2784秒） |
43或±21.5 （≈±4400秒） |
mrad±10% |
|
|
传感器类型 |
SGS/- |
SGS/- |
|
|
|
闭/开环分辨率 |
0.8/0.3 （≈0.17秒/0.06秒） |
1.2/0.4 （≈0.25秒/0.08秒） |
μrad |
|
|
闭环线性度 |
0.08/- |
0.02/- |
%F.S. |
|
|
闭环重复定位精度 |
0.04/- |
0.014/- |
%F.S. |
|
|
空载谐振频率 |
1750 |
1500 |
Hz±20% |
|
|
带载谐振频率 |
800（加载 25.4×4mm石英镜片） |
480（加载10.6g） 215（加载30g） |
Hz±20% |
|
|
闭环工作频率（-3dB） |
- |
25（负载30g） |
Hz±20% |
|
|
闭/开环阶跃时间(加载10.6g) |
- |
10/1.2 |
ms±20% |
|
|
闭环阶跃时间(加载30g) |
- |
25 |
ms±20% |
|
|
静电容量 |
7.2/轴 |
7.2 |
μF±20% |
|
|
材质 |
钛、铝 |
钛、铝 |
|
|
|
重量 |
260 |
335 |
g±5% |
|
注：以上参数是采用 E00/E01 系列压电控制器测得。驱动电压可在 -20V~150V；对于高可靠的长期使用，建议驱动电压在 0~120V。
| P35 定制版技术参数 | |||
|
型号 |
S-闭环 K-开环 |
P35.T10S-B1 P35.T10K-B1 |
单位 |
|
运动自由度 |
θx、θy |
|
|
|
驱动控制 |
3路驱动，2路传感 |
mrad±20% |
|
|
标称偏转角度（0~120V） |
20或±10（≈2060秒） |
mrad±20% |
|
|
偏转角度（0~150V） |
25或±12.5（≈2570秒） |
mrad±20% |
|
|
传感器类型 |
SGS/- |
|
|
|
闭/开环分辨率 |
2/1（≈0.4/0.2秒） |
μrad |
|
|
闭环线性度 |
0.1/- |
%F.S. |
|
|
闭环重复定位精度 |
0.01/- |
%F.S. |
|
|
带载谐振频率 |
200（加载ф55×10镜片） |
Hz±20% |
|
|
闭环工作频率（-3dB） |
- |
Hz±20% |
|
|
静电容量 |
14.4 |
μF±20% |
|
|
材质 |
钛、铝 |
|
|
|
重量 |
450 |
g±5% |
|
P35.T20K和E70.C3K环境试验报告
|

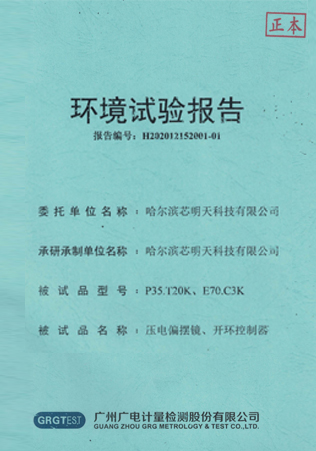

封皮
|

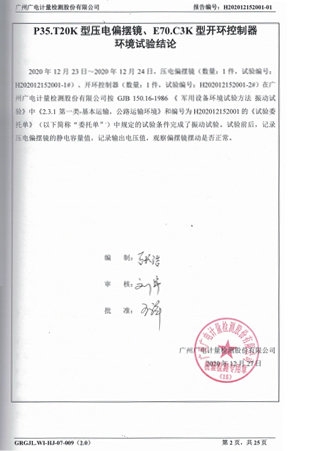

试验结论
|

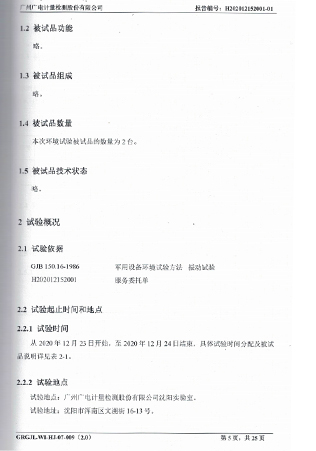

试验依据
|
|

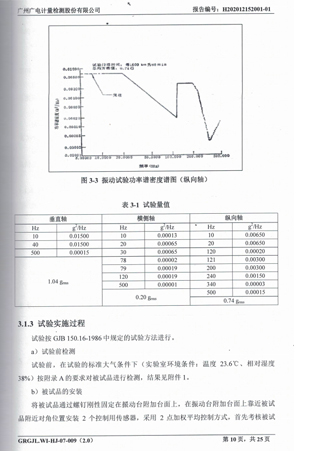

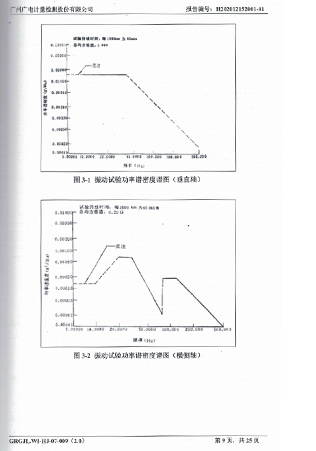

振动试验功率谱密度
|
振动试验条件
|
应用案例
|
跟踪、稳像
|
笼式结构
|
快速激光束偏转及扫描
|
|
变形镜
|
激光稳定系统
|
激光加工
|
