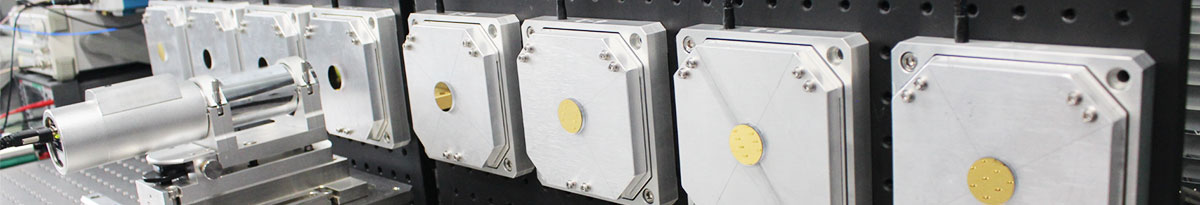

压电偏摆/旋转台系列是通过压电陶瓷驱动进行精密角度调整，内部采用无回差柔性铰链并联结构设计，产品较高的偏转精度和高的稳定性且响应速度快，是激光光束扫描以及激光合束等光路调整的理想选择。
S54系列是中心通孔二维θxθy轴压电偏摆台，采用无摩擦柔性铰链结构设计，响应速度快、闭环定位精度高，80×80mm中心大透空孔方便集成于显微及扫描等光学系统中。
产品特点
|
|
|
|
|
|
|
|
|
|
|

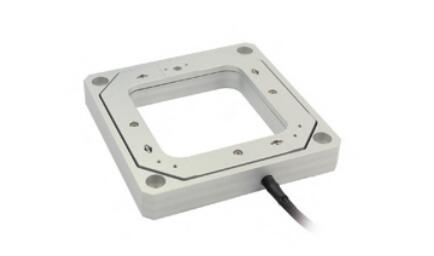

外观形状
|
产品θx、θy 轴偏摆
|
闭环曲线
|
|
大承载、高精度、高频率
S54系列压电偏转台内部柔性铰链导向机构采用有限元分析优化，使角度偏移达到小，无空回、无摩擦。 |
频率负载曲线
|
应用实例-激光合束/军事激光武器 S54系列压电偏摆台以其超薄的外形、高精度的偏转已批量应用于军事激光武器等领域。
|
|
负载大镜片 S54压电偏转台中心大通光孔达80×80mm，适用于需要透射光的应用，负载后仍可高动态高精度的扫描。
|
驱动方式-校准调测 S54系列压电偏摆台以其超薄的外形、高精度的偏转已批量应用于军事激光武器等领域。
|
震动实验
|
|
驱动方式 S54压电偏转台θxθy两轴采用90。相差输入，通过控制电压的大小，对不同的光路距离，可进行一定范围的圆形范围扫描，如下右图所示。
|
产品应用
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 技术参数 | ||||
|
型号 |
尾缀S-闭环 |
S54.T2S |
S54.T2K |
单位 |
|
尾缀K-开环 |
||||
|
运动自由度 |
θx，θy |
θx，θy |
|
|
|
驱动控制 |
3路驱动，2路传感 |
3路驱动 |
|
|
|
标称偏转角度范围（0~120V） |
±0.8(≈±165秒/轴) |
±0.8(≈±165秒/轴) |
mrad/轴±10% |
|
|
Max.偏转角度范围（0~150V） |
±1（≈ ±200 秒）/ 轴 |
±1（≈ ±200 秒）/ 轴 |
mrad/轴±10% |
|
|
传感器类型 |
SGS |
- |
|
|
|
偏转分辨率 |
0.25 |
0.05 |
µrad |
|
|
闭环线性度 |
0.2 |
- |
%F.S. |
|
|
闭环重复定位精度 |
0.1 |
- |
%F.S. |
|
|
机械性能 |
||||
|
推/拉力 |
40/8 |
40/8 |
N |
|
|
运动方向刚度 |
0.5 |
0.5 |
N/µm±20% |
|
|
空载谐振频率 |
θx450/θy400 |
θx450/θy400 |
Hz±20% |
|
|
空载阶跃时间 |
20 |
3.5 |
ms±20% |
|
|
闭环工作频率（-3dB） |
110（空载） |
110（空载） |
Hz±20% |
|
|
承载能力 |
1 |
1 |
kg |
|
|
驱动性能 |
||||
|
静电容量 |
3.6/轴 |
3.6/轴 |
μF±20% |
|
|
其它 |
||||
|
工作温度范围** |
-20~80 |
-20~80 |
°C |
|
|
材质 |
钢、铝 |
钢、铝 |
|
|
|
外形尺寸（长×宽×高） |
125×125×20 |
125×125×20 |
mm |
|
|
通光孔尺寸（长×宽） |
80×80，4×R10*** |
80×80，4×R10*** |
mm |
|
|
重量 |
510 |
510 |
g±5% |
|
|
出线长 |
1.5 |
1.5 |
m±10mm |
|
|
传感/电压连接器**** |
LEMO |
LEMO |
||
** 可定制低温版本及高真空版本。
***代表通光孔4个角弧形半径为10mm。
**** 连接器可定制。
注：以上所提参数与测试环境、测试设备有关。
注：以上参数是采用E00/E01系列压电控制器测得，Max.驱动电压可在-20V~150V;对于高可靠的长期使用，建议驱动电压在0~120V。
