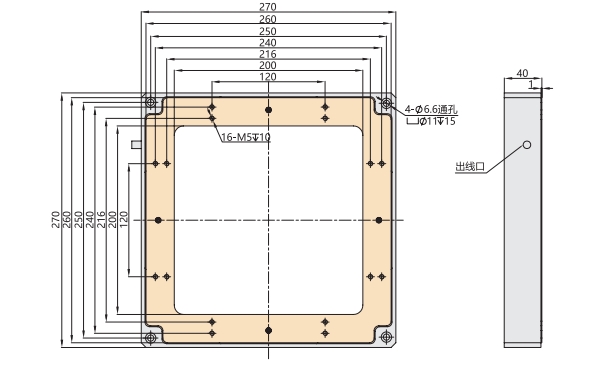

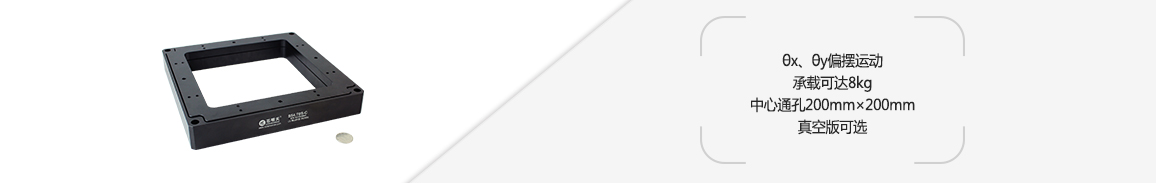

S54.T0S/K-C系列压电偏摆台，可实现θx、θy二维偏摆运动。整体采用无摩擦柔性铰链结构设计，响应速度快、闭环定位精度高。承载上限可达8kg，适合大负载应用。中心通孔达200mm×200mm，适用透射光等应用。
产品特点
|
|
|
|
|
| 技术参数 | ||||
|
型号 |
尾缀 S- 闭环 |
S54.T0S-C |
S54.T0K-C |
单位 |
|
运动自由度 |
θx，θy |
θx，θy |
|
|
|
驱动控制 |
3路驱动，2路传感 |
3路驱动 |
|
|
|
标称偏摆角度（0~120V） |
±0.28（≈±58秒） |
±0.28（≈±58秒） |
mrad±10% |
|
|
Max.偏摆角度（0~150V） |
±0.35（≈±72秒） |
±0.35（≈±72秒） |
mrad±10% |
|
|
传感器类型 |
SGS |
- |
|
|
|
闭/开环偏摆分辨率 |
0.7（≈0.14秒） |
0.1（≈0.02秒） |
μrad |
|
|
闭环线性度 |
0.05 |
- |
%F.S. |
|
|
闭环重复定位精度 |
0.03 |
- |
%F.S. |
|
|
空载谐振频率 |
400 |
400 |
Hz±20% |
|
|
带载谐振频率@8kg |
180 |
180 |
Hz±20% |
|
|
闭/开环空载阶跃时间 |
50@8kg |
4 |
ms±20% |
|
|
承载能力 |
8 |
8 |
kg |
|
|
静电容量 |
14.5/轴 |
14.5/轴 |
μF±20% |
|
|
材质 |
钢、铝 |
钢、铝 |
|
|
|
重量（含线） |
3.75 |
3.75 |
kg±5% |
|
应用案例
|
晶圆表面检测
|
