S50.U0C/K 系列大负载压电偏摆台，是一维 θx 偏转台，它是专为 大负载应用而设计，如模拟空间绕动应用。
S50.U0C/K 系列大负载压电偏摆台的负载方式是立式安装，它的负载能力达 7kg，100V 驱动电压下的偏转角度为 0.19mrad，对 应的闭环阶跃时间为 17ms。

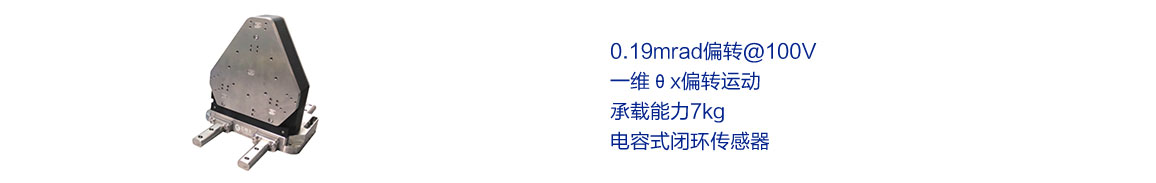

产品特点
|
|
|
|
|
| 技术参数 | ||
|
型号 |
S50.U0C/K |
单位 |
|
运动自由度 |
θx |
|
|
驱动控制 |
2 路驱动，1路传感 |
|
|
标称偏转角度（0~+100V） |
0.19 |
mrad±10% |
|
传感器类型 |
CAP/- |
|
|
闭环线性度 |
1.25/- |
%F.S. |
|
闭环重复定位精度 |
1/- |
%F.S. |
|
空载谐振频率 |
1000 |
Hz±20% |
|
加载7kg谐振频率 |
210 |
Hz±20% |
|
空载闭/开环阶跃时间 |
17/16 |
ms±20% |
|
承载能力 |
7 |
kg |
|
静电容量 |
40 |
μF±20% |
注：以上参数是采用 E00/E01 系列压电控制器测得。驱动电压可在-20V~150V；对于高可靠的长期使用，建议驱动电压在 0~120V。
|
|
应用案例
|
晶圆表面检测
|
