S50.UR0C/K 系列为 θx、θz 轴偏摆 / 旋转台，承载能力可达40kg，偏转角度 ±0.25mrad。可带载 20kg负载高频率使用。产品主要应用于大负载偏摆 / 旋转运动实验，例如模拟空间扰动实验等。
产品特点
|
|
|
|
|
|
|
|
|
|
|

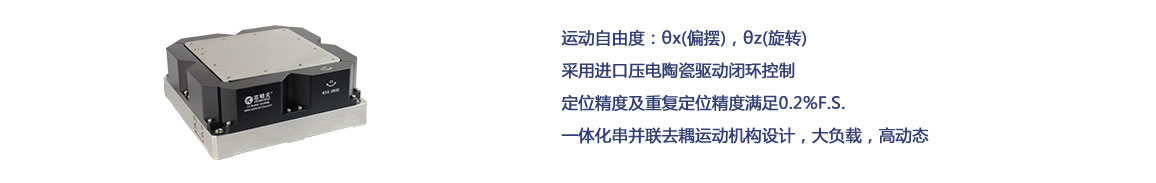

外观形状
|
产品运动示意图
|
闭环曲线
|
|
大承载、高精度、高频率 S50.UR0C/K θx, θz二维偏摆/旋转台是为空间扰动实验而设计的大承载偏摆系统，具有电容闭环幅值校正功能，可以带40kg负载做精密偏转，行程可达±0.25mrad。 S50.UR0C/K 压电偏转台采用有限元分析对结构进行优化，具有高的刚度，即使其在负载的情况下仍然可以实 现高动态，频率可以达到500Hz。 |
频率负载曲线
|
驱动测试实验 S50.UR0C/K大负载θx, θz二维偏摆/旋转台需要三通道控制器进行驱动控制，根据所需使用频率配套不同功率的压电控制器。如100~200Hz使用频率，我们推荐配套E00/E01系列控制器选择E05驱动模块。
|
|
可定制 S50.UR0C/K压电偏摆/旋转台参数可接受定制。
|
产品应用
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 20kg负载后使用频率与振动幅度的关系 | ||
|
角振幅度 |
频段 θx |
频段 θz |
|
±0.1 |
0-100 |
0-130 |
|
±0.05 |
0-170 |
0-300 |
|
±0.02 |
0-180 |
0-400 |
|
±0.01 |
0-180 |
0-500 |
| 技术参数 | |||||||
|
型号 |
尾缀C-闭环 尾缀K-开环 |
S50.UR0C S50.UR0K |
单位 |
||||
|
运动自由度 |
θx, θz |
|
|||||
|
驱动控制 |
3 路驱动 |
|
|||||
|
标称偏摆角度(0~+120V) |
0.4/轴（≈80秒） |
mrad±10% |
|||||
|
最大偏摆角度(0~+150V) |
0.5/轴（≈100秒） |
mrad±10% |
|||||
|
传感器类型 |
CAP/- |
|
|||||
|
闭/开环分辨率 |
0.02/0.01(＜0.01秒） |
μrad |
|||||
|
闭环线性度 |
0.3/- |
%F.S. |
|||||
|
闭环重复定位精度 |
0.2/- |
%F.S. |
|||||
|
空载谐振频率 |
θx：500/θz：750 |
Hz±20% |
|||||
|
闭/开环空载阶跃时间 |
30/15 |
ms±20% |
|||||
|
20kg负载后 使用频率与振 动幅度的关系 |
角振幅度 |
±0.1 |
±0.05 |
±0.02 |
±0.01 |
mrad±20% |
|
|
频段 θz |
0-130 |
0-300 |
0-400 |
0-500 |
Hz±20% |
||
|
频段 θx |
0-100 |
0-170 |
0-180 |
0-180 |
Hz±20% |
||
|
最大承载 |
40 |
kg |
|||||
|
静电容量 |
30/轴 |
μF±20% |
|||||
|
材质 |
铝、钢 |
|
|||||
|
重量 |
16 |
kg±5% |
|||||
注：以上参数是采用E00/E01系列压电控制器测得，Max.驱动电压可在-20V~150V;对于高可靠的长期使用，建议驱动电压在0~120V。
** 可定制低温版本及高真空版本。
*** 连接器可定制。
注：以上所提参数与测试环境、测试设备有关。
