压电偏摆/旋转台系列是通过压电陶瓷驱动进行精密角度调整，内部采用无回差柔性铰链并联结构设计，产品较高的偏转精度和高的稳定性且响应速度快，是激光光束扫描以及激光合束等光路调整的理想选择。

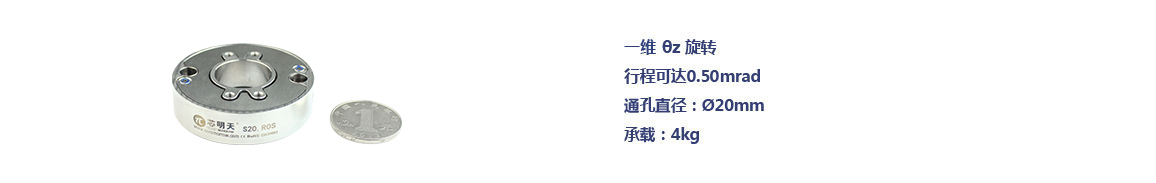

S20系列压电旋转台为一维θz旋转台，中心透空孔直径20mm，产品体积小巧，旋转角度可达0.5mrad，重复定位精度达0.2%F.S.,可带动镜片做精密旋转运动。
产品特点
|
|
|
|
|
|
|
|
|
|
|
外观形状
|
闭环曲线
|

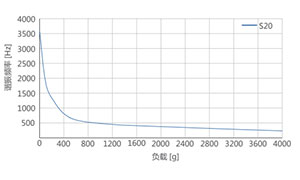

频率负载曲线
|
|
大承载、高精度、高频率
S20为一维θz高精度旋转平台，旋转轴位于正中心，中心通孔用于透射光应用，采用有限元分析对微结构进行优化，满足动态性以及平面导向精度。 |
阶跃时间短 S20系列压电旋转台行程阶跃时间约0.7ms。
|
产品应用
|
|
|
|
|
|
|
|
|
|
| 技术参数 | ||||
|
型号 |
尾缀S-闭环 |
S20.R0S |
S20.R0K |
单位 |
|
尾缀K-开环 |
||||
|
运动自由度 |
θz |
θz |
|
|
|
驱动控制 |
1路驱动，1路传感 |
1路驱动 |
|
|
|
标称旋转角度（0~+120V） |
0.4（≈80 秒） |
0.4（≈80 秒） |
mrad±20% |
|
|
旋转角度（0~150V） |
0.5（≈100 秒） |
0.5（≈100 秒） |
mrad±20% |
|
|
传感器类型 |
SGS |
- |
|
|
|
分辨率 |
0.25（≈0.5 秒） |
0.05（≈0.01 秒） |
µrad |
|
|
闭环线性度 |
0.5 |
- |
%F.S. |
|
|
闭环重复定位精度 |
0.2 |
- |
%F.S. |
|
|
机械性能 |
||||
|
推/拉力 |
50/10 |
50/10 |
N |
|
|
运动方向刚度 |
5 |
5 |
N/µm±20% |
|
|
空载谐振频率 |
3.5 |
3.5 |
kHz±20% |
|
|
空载阶跃时间 |
8 |
0.7 |
ms±20% |
|
|
承载能力 |
4 |
4 |
kg |
|
|
驱动性能 |
||||
|
静电容量 |
1.6 |
1.6 |
μF±20% |
|
|
其他 |
||||
|
工作温度范围** |
-20~80 |
-20~80 |
°C |
|
|
材质 |
钢 |
钢 |
|
|
|
外形尺寸,（外径-内径)×高 |
(50-20)×20 |
(50-20)×20 |
mm |
|
|
重量 |
140 |
140 |
g±5% |
|
|
出线长 |
1.5 |
1.5 |
m±10mm |
|
|
传感/电压连接器*** |
LEMO |
LEMO |
||
** 可定制低温版本及高真空版本。
*** 连接器可定制。
注：以上所提参数与测试环境、测试设备有关。
注：以上参数是采用E00/E01系列压电控制器测得，Max.驱动电压可在-20V~150V;对于高可靠的长期使用，建议驱动电压在0~120V。
应用案例
|

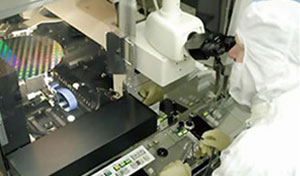

晶圆表面检测
|
|
|
|
|
|
|
