该压电控制器具有8个输出通道,可通过模拟或数字信号进行控制。该压电控制器是专为驱动XD502系列压电偏摆台设计,可通过RS-232/422 串口或USB串口进行上位机通信。
产品特点
8个输出通 |
输出电压 0~150V |
带宽达 10kHz |
闭环伺服控制 |
产品应用
驱动双极性压电产品等 |
驱动压电偏摆台等各类压电产品 |
|
技术参数 | |
型号 | E00.D12AL-V4 |
通道数 | 8 |
模拟输入范围(V) | 0~10 |
输出电压范围(V) |
0~150
|
输出电压纹波(mV) | 5 |
放大器(-3dB)带宽(kHz) | 10 |
平均电流(mA) | 69 |
峰值电流(A) | 0.55 |
传感器模式 | SGS(可选LVDT、CAP) |

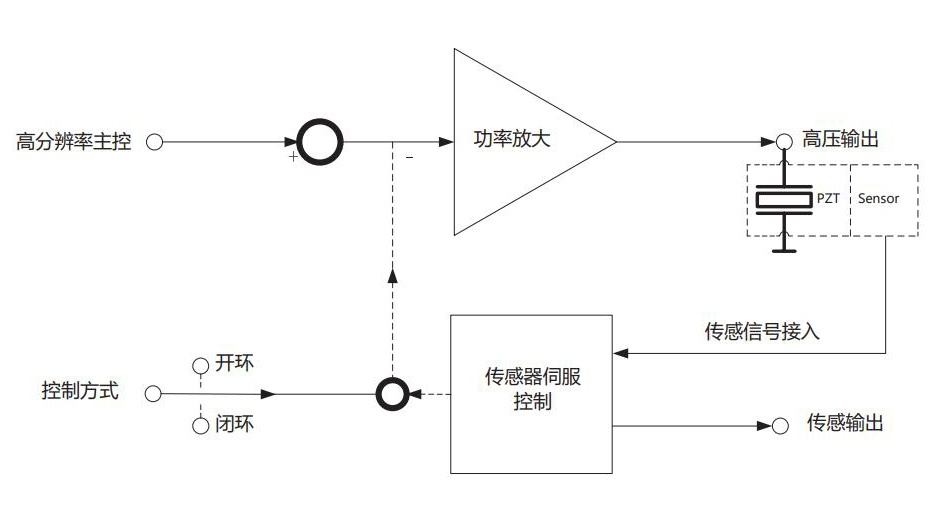

伺服特性 | 模拟P-I+陷波滤波 |

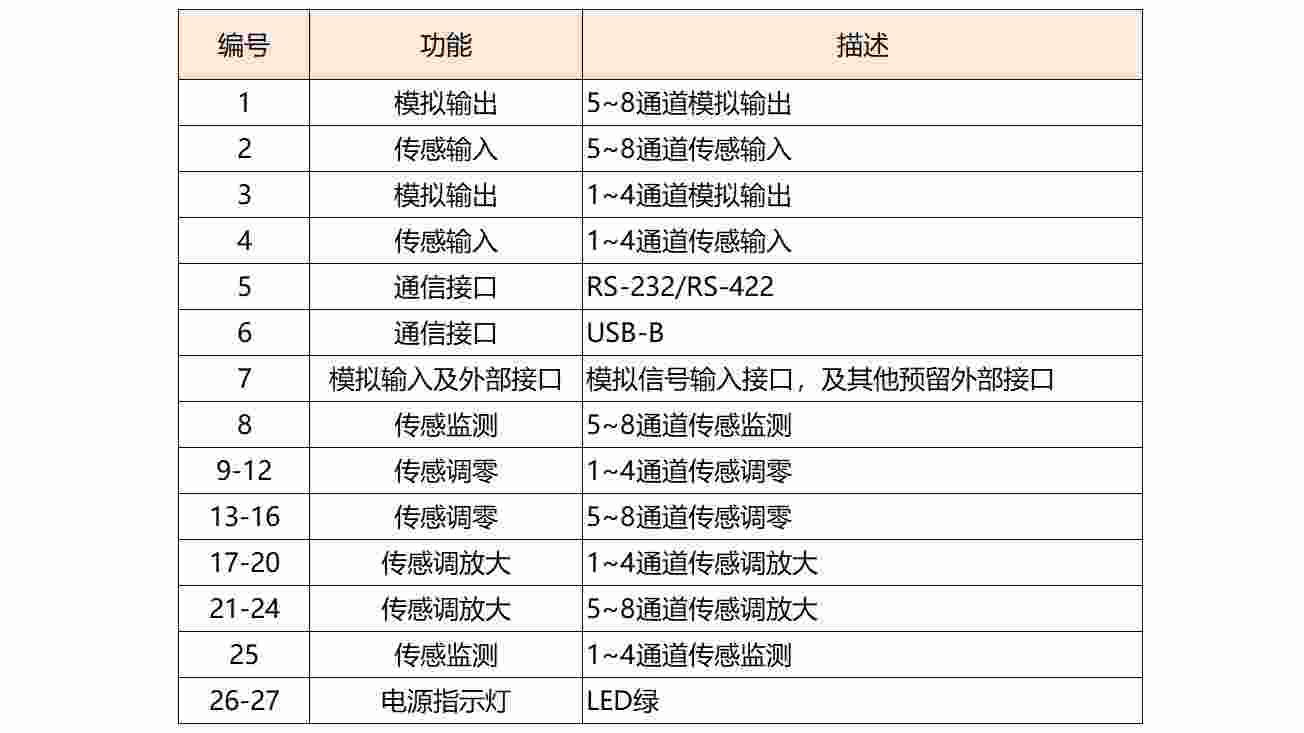

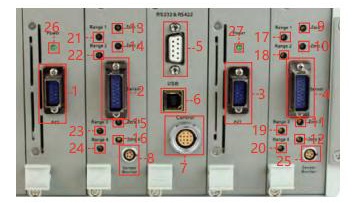

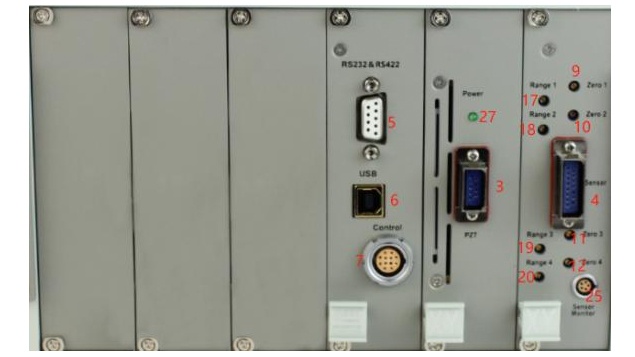

驱动输出接口 | J14A-9ZK1B(母座) |
模拟输入及外部输入接口 | ZCG.2B.312.CLV |
传感输入接口 | J14A-15ZK1B(母座) |
传感输入接口通道数 | 8,X轴(1,2),Y轴(3,4),Z轴(5,6,7,8) |
传感监测接口 | LEMO-EPG-0B-305 |
传感输出电压(V) | 0~10 |
通信接口 | RS-232/422、USB-B |
波特率 | 9600、19200、38400、57600、76800、115200、128000、230400、256000、5250000 |
输出波形频率(kHz) | 10 |
工作温度范围(℃) | 0~50 |

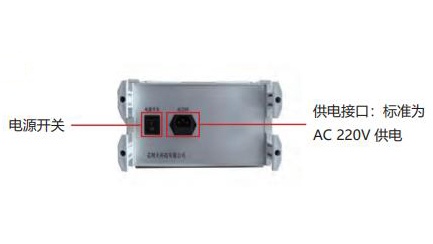

供电电压(V) | AC220V(200V~240V) |
电流限制 | 短路保护 |
输入功耗(W) | 43 |
静态功耗(W) | 25 |

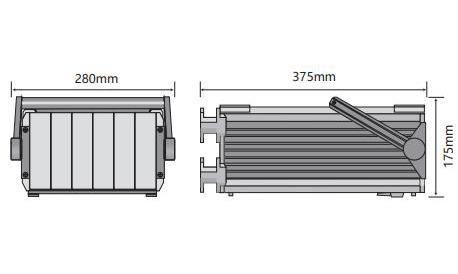

尺寸(mm) | 280×175×375 |
重量(kg) | 7.6 |
|
|
