E00A02V050F10M功率放大器是内部具有电压与功率放大电路，可将微弱的外部模拟输入信号或计算机通过DA给出的模拟信号或其他的控制信号进行放大、输出的放大器。它的输出带宽可达10MHz，且增益可调；可键盘操作及触控操作；具有上位机通信功能，并可选配信号发生器功能；参数可定制。

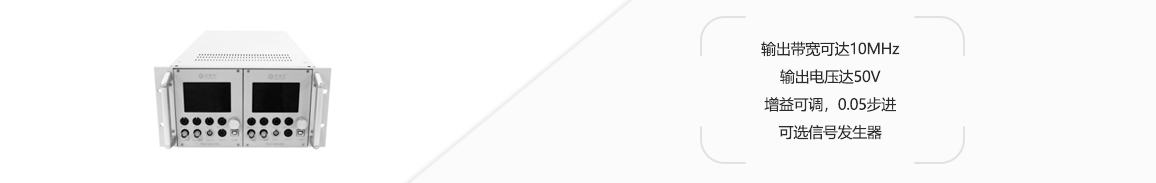

产品特点
|
|
|
|
|
|
|
典型应用
|
|
|
|
|
|
|
|

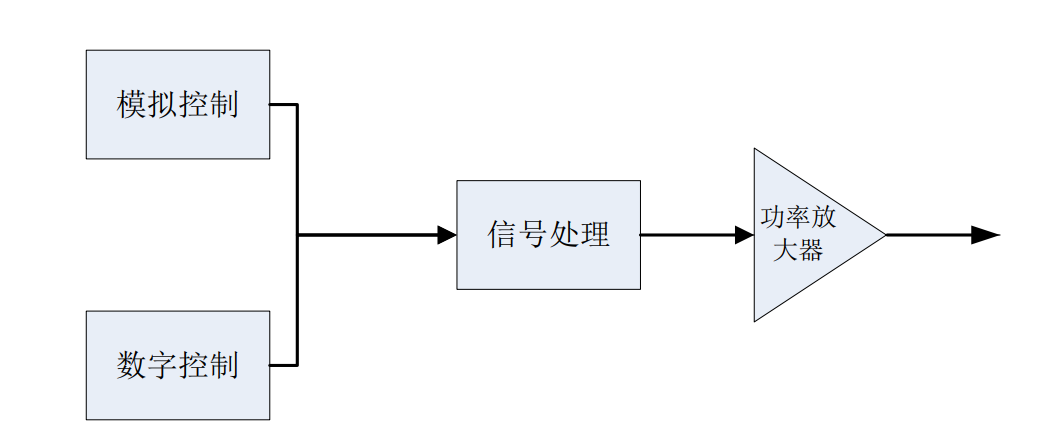

功能框图
|
|

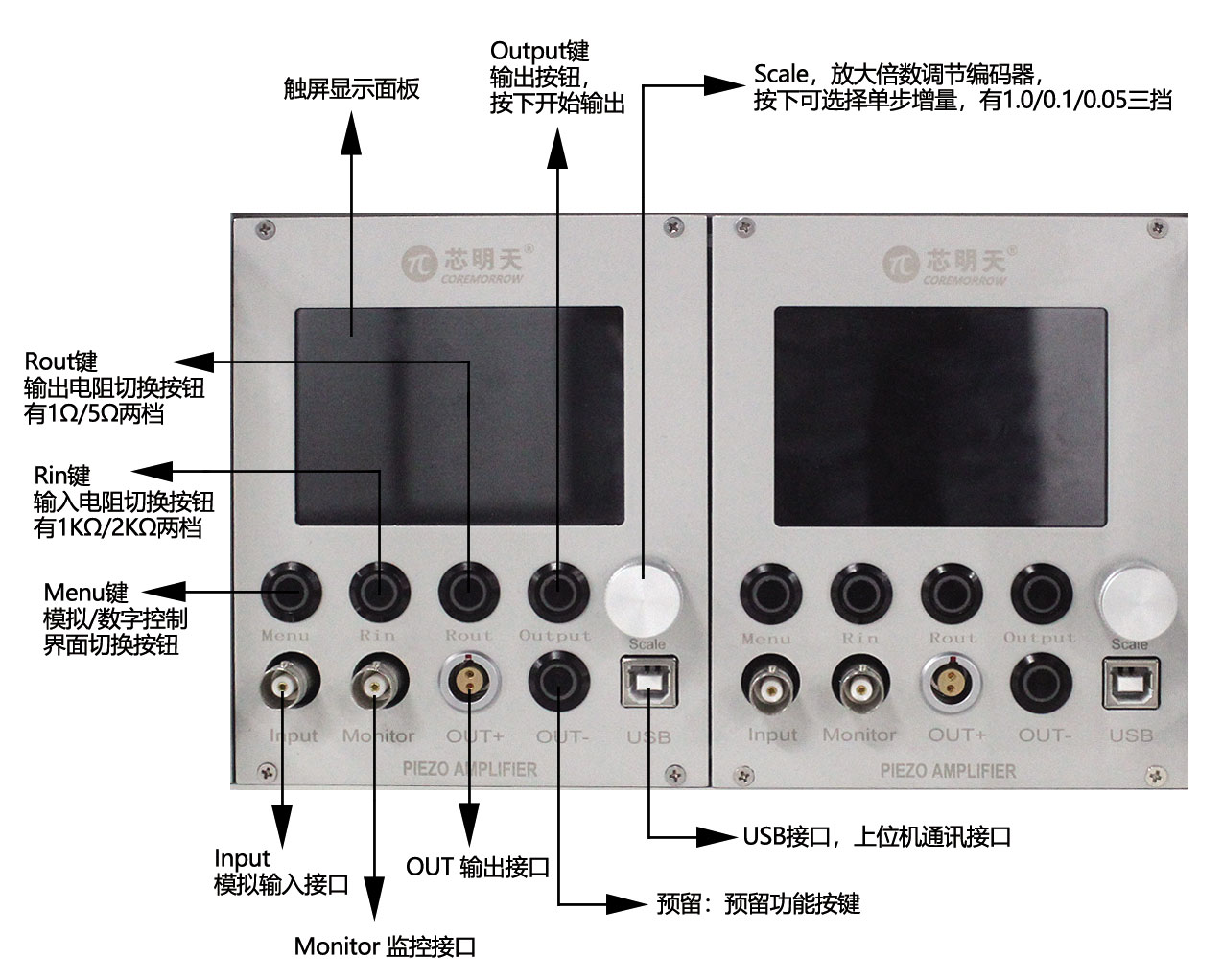

前面板
|

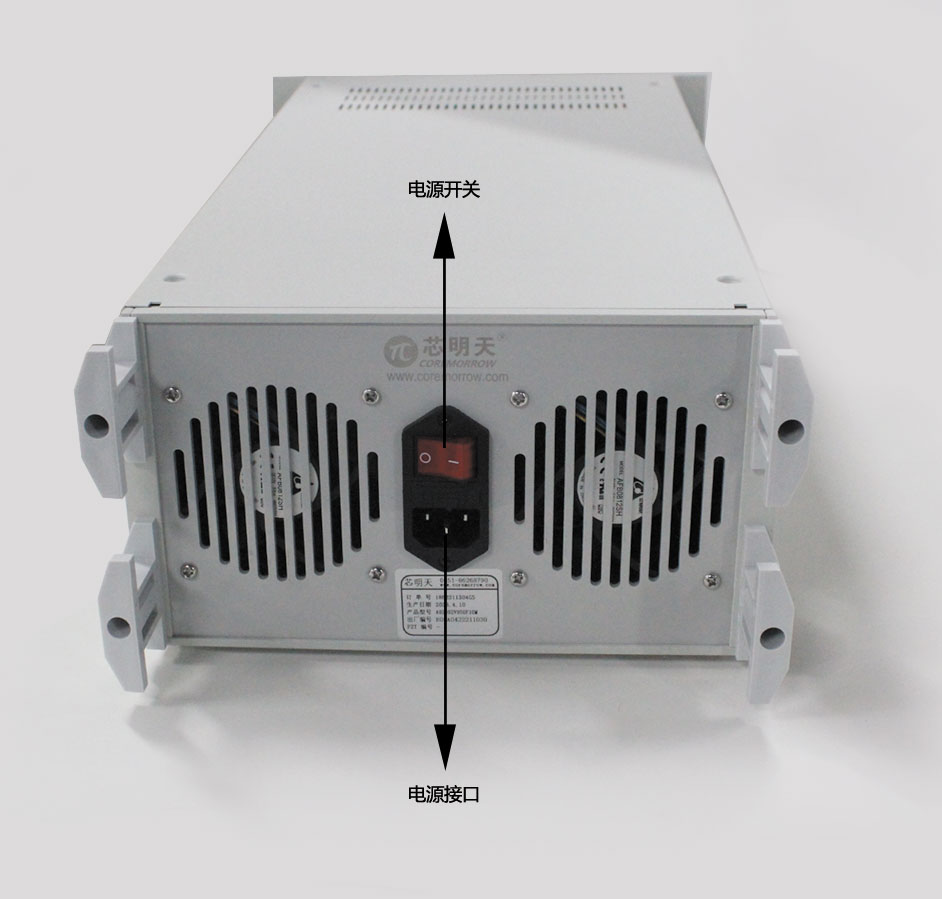

后面板
|
| 技术参数 | |
|
型号 |
E00A02V050F10M |
|
外部输入通道 |
2 |
|
信号发生器通道2 |
2 |
|
输出形式 |
单端输出 |
|
带宽（-3dB，MHz） |
DC～10 |
|
最大输出电压（Vp-p） |
50(25Vp) |
|
DC偏置（V） |
-25～+25可调 |
|
Max.输出电流（Ap） |
1 |
|
Max.输出功率/通道（Wp） |
25 |
|
保险丝 |
4A/250V |
|
电压增益 |
x0～5（0.05step） |
|
输出电阻（Ω） |
1/5 |
|
输入电阻（Ω） |
1k/2k |
|
Max.输入电压（Vpp） |
5 |
|
Max.容性负载（μF） |
1 |
|
输出电压误差 |
≤±3%F.S.@1kHz |
|
电压监测 |
100：1（±5%） |
|
压摆率（V/μs） |
1000 |
|
谐波失真（THD） |
≤0.1%@1kHz，50Vp-p |
|
输出电压零点漂移（V） |
≤0.2 |
|
信噪比（dB） |
≥80 |
|
输出接口 |
4mm香蕉插座 |
|
上位机通信方式 |
USB（下位机转RS-232） |
|
上位机控制软件 |
VB例程 |
|
二次开发 |
支持，提供通讯协议 |
|
保护 |
过流保护 |
|
信号地 |
与机壳、电源线地相连 |
|
供电电压 |
AC220V±10%，50Hz |
|
工作温度（℃） |
0～45 |
|
储存温度（℃） |
-20～50 |
|
工作湿度 |
≤80%RH，无冷凝 |
|

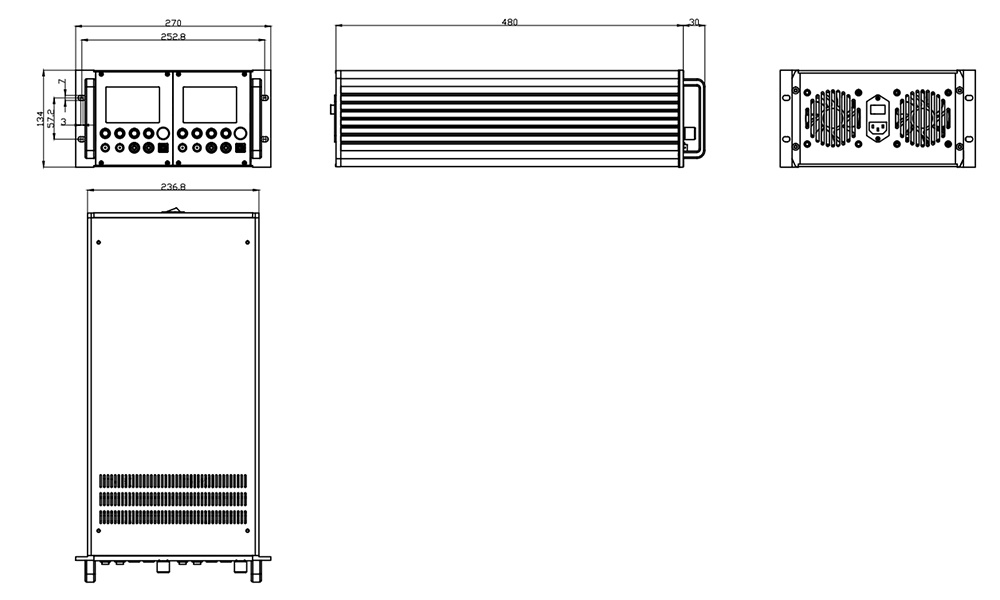

长×高×深（mm） |
270×134×510 |
|
重量（kg） |
12.9 |
