E62.A1K-I微型压电控制板卡是一款小型及线性驱动放大器，可 用于驱动压电弯曲片、堆叠促动器等压电产品。它可提供可变 增益和偏置、可切换电压范围以及单、双极性输入和输出之间 的选择。它的应用包括压电阀、电动机、泵、MEMS 和超低功 率定位和操作系统等。

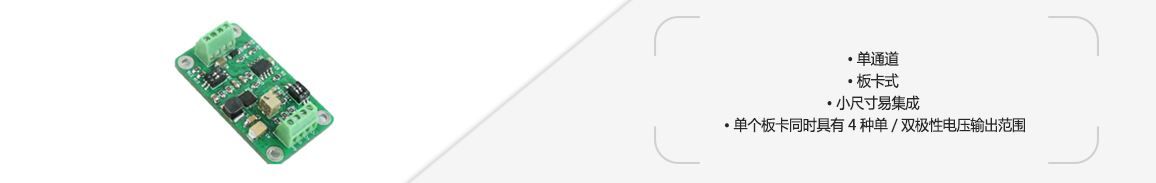

产品特点
|
|
|
|
|
单通道|

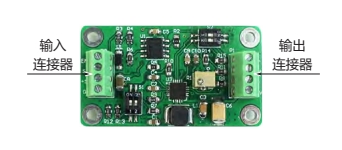

引脚 & 功能介绍
|

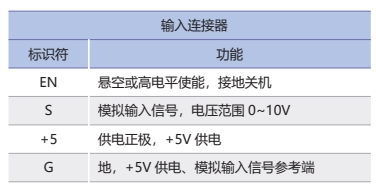

引脚 & 功能介绍
|

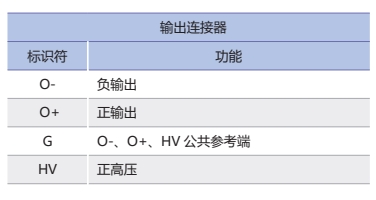

引脚 & 功能介绍
|
|

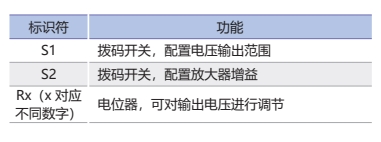

功能介绍
|

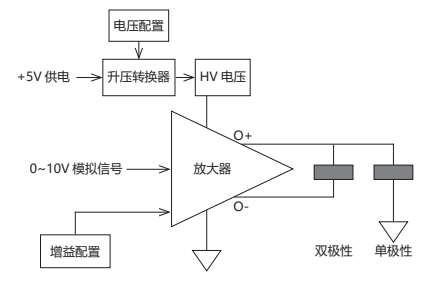

功能框图
|
| 技术参数 | ||||
|
型号 |
E62.A1K-I |
|||
|
通道数 |
1 |
|||
|
供电电压（V） |
+5V DC |
|||
|
单极性输出范围（V） |
0~25 |
0~50 |
0~75 |
0~100 |
|
双极性输出范围（V） |
-25~+25 |
-50~+50 |
-75~+75 |
-100~+100 |
|
静态功耗（W） |
0.03 |
0.04 |
0.06 |
0.105 |
|
输入功率（W） |
2.56 |
2.75 |
2.55 |
2.95 |
|
平均电流（mA） |
25 |
16 |
9 |
6 |
|
空载带宽（kHz） |
10 |
6 |
4 |
3 |
|
峰值电流（mA） |
100 |
|||
|
输入电压（V） |
0~10 |
|||
|
输入阻抗（kΩ） |
133 |
|||
|
纹波 (mVpp) |
120（加载2.2μF） |
|||
|
连接器 |
KF128-2.54-4P |
|||
|
保护 |
过热保护、过流过载保护 |
|||
|
工作温度范围 (° C) |
-40~+70 |
|||
|
尺寸（mm） |
45×25 |
|||
|
质量（g） |
7.8 |
|||
