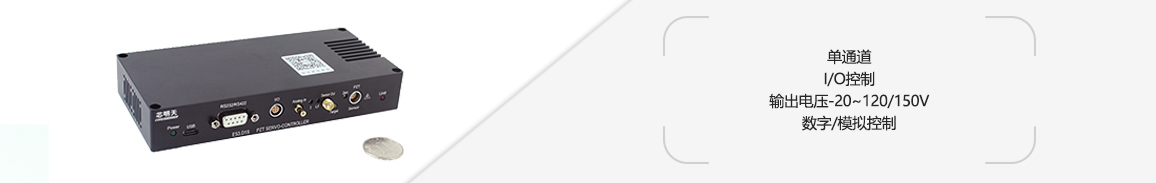

E53.D1S-H定制触发压电控制器是在标准版E53.D1S-H压电控制器基础上增加I/O控制功能。机身带有散热区域，可快速导出产生的热量。
产品特点
|
|
|
|
|
单通道产品应用
|
|
|
|
|

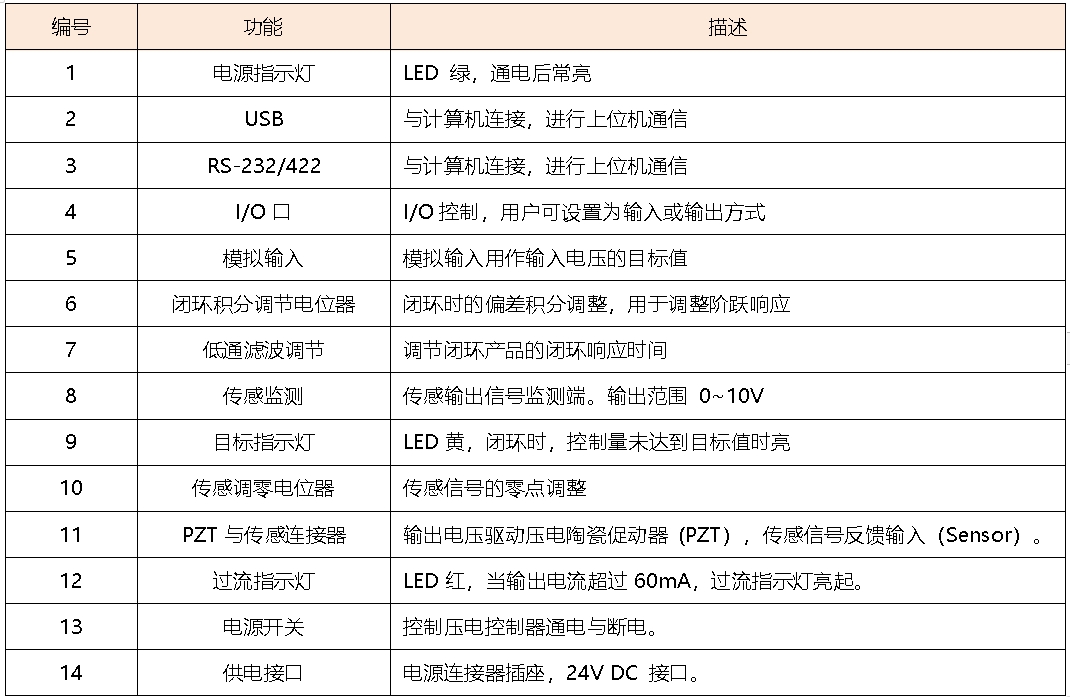

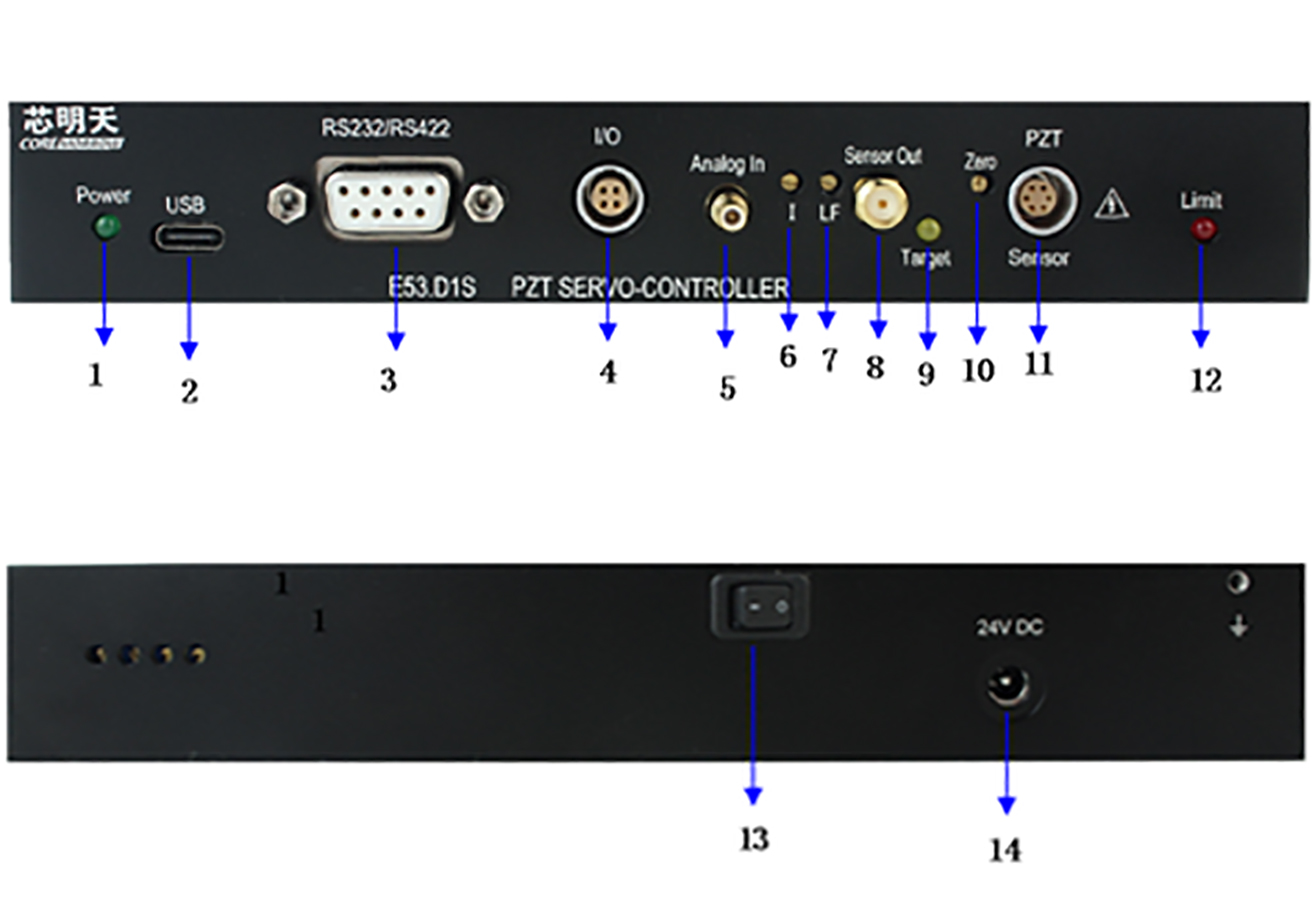

面板介绍
|
面板介绍
|
| 技术参数 | |
|
型号 |
E53.D1S-H（定制版） |
|
通道数 |
1 |
|
标称模拟输入范围（V） |
-1.67~10 |
|
标称输出电压范围（V） |
-20~120（可选-20~150） |
|
峰值电流（A） |
1 |
|
平均电流（mA） |
60 |
|
放大器带宽（kHz） |
10 |
|
纹波（mVpp） |
10（加载2.2μF） |
|
PZT连接器 |
ZPG.0B.306.HLN |
|
控制输入连接器 |
SMB |
|
传感器类型 |
SGS |
|
伺服特性 |
模拟P-I+带阻+低通 |
|
Sensor连接器 |
ZPG.0B.306.HLN |
|
传感输出连接器 |
SMA |
|
I/O口 |
1个，用户可设置为输入或输出方式 |
|
I/O口连接器 |
EPG.0B.304.HLN |
|
通信接口 |
USB，RS-232/422 |
|
波特率 |
9600、19200、38400、115200 |
|
软件二次开发可设置波特率 |
9600、19200、38400、57600、76800、115200 、128000、230400、256000 |
|
处理器 |
32Bit 168MHz |
|
D/A转换器 |
16Bit |
|
A/D转换器 |
16Bit |
|
工作温度范围（℃） |
0~50 |
|
输出短路电流（mA) |
60 |
|
过流指示 |
输出平均电流超过 60mA，则过流指示灯亮 |
|
静态功耗（W） |
＜5 |
|

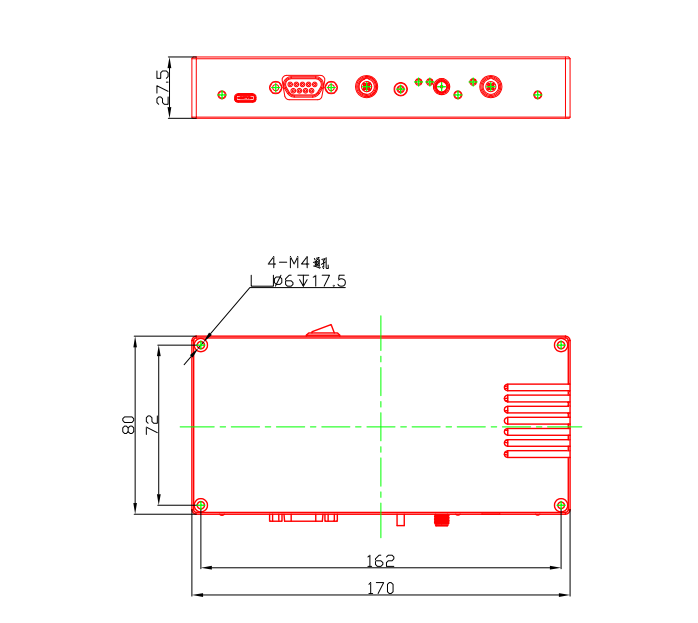

长 × 高 × 深 (mm) |
170×27.5×80 |
|
重量（kg） |
0.4 |
|
供电电压 |
24V(20~30V)DC1.5A(36W) |
