E53.D1S-L小体积压电控制器是基于标准E53.D1S-H压电控制器进行通信接口变换的单通道压电控制器，可通过串口、USB 或网口进行数字通信。
|

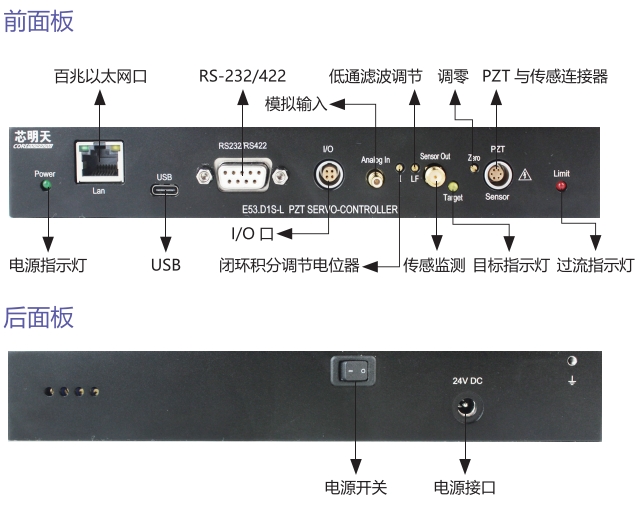

面板介绍
|
| 技术参数 | |
|
型号 |
E53.D1S-L |
|
通道数 |
1 |
|
标称模拟输入范围（V） |
-1.67~10 |
|
标称输出电压范围（V） |
-20~120（可选-20~150） |
|
峰值电流（A） |
1 |
|
平均电流（mA） |
60 |
|
放大器带宽（kHz） |
10 |
|
纹波（mVpp） |
10（加载 2.2μF） |
|
控制输入连接器 |
SMB |
|
PZT 连接器 |
ZPG.0B.306.HLN |
|
传感器类型 |
SGS |
|
伺服特性 |
模拟 P-I+带阻+低通 |
| Sensor 连接器 |
ZPG.0B.306.HLN |
|
传感输出连接器 |
SMA |
|
I/O |
1个，用户可设置为输入或输出方式 |
|
I/O 口连接器 |
EPG.0B.304.HLN |
|
通信接口 |
RS-232/422(DB9插座)、USB(Type-C型)、百兆以太网(RJ45) |
|
波特率 |
9600、19200、38400、115200 |
|
软件二次开发可设置波特率 |
9600、19200、38400、57600、76800、115200 、128000、230400、256000 |
|
处理器 |
32Bit 168MHz |
|
D/A 转换器 |
16Bit |
|
A/D 转换器 |
16Bit |
|
工作温度范围 (° C) |
0~50 |
|
输出短路电流 (mA) |
60 |
|
过流指示 |
输出平均电流超过 60mA，则过流指示灯亮 |
|
静态功耗（W） |
5 |
|

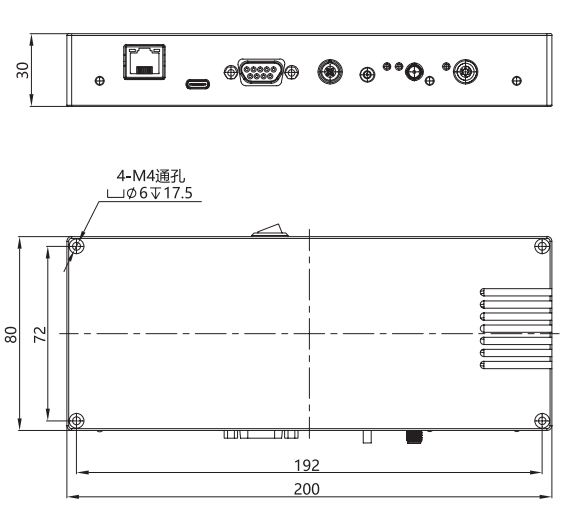

长 × 高 × 深 (mm) |
200x30x80 |
|
重量(kg) |
0.46 |
|
供电电压 |
24V(20~30V)DC1.5A(36W) |
